轻量化运动款汽车轮毂结构设计

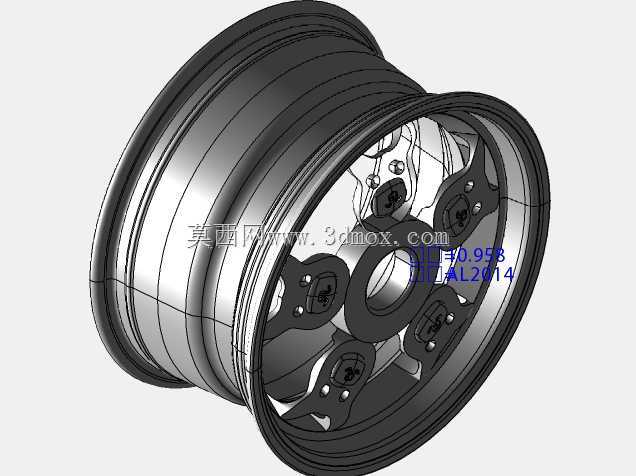

　　该轮毂为乘用车行走系统核心承载部件，主要适配小排量运动型家用轿车，日常应用场景覆盖城市铺装路面通勤、轻度非铺装路面通行，承担整车簧下质量承载、轮胎固定、制动力传递的核心功能，是连接车桥与轮胎的关键受力构件。设计阶段优先考虑簧下质量降低对整车操控性的提升，轮辐采用五辐式镂空布局，每处辐条做等强度变截面处理，靠近轮心安装座的位置截面厚度更大，向轮辋延伸方向逐步收窄，在保证辐条抗弯、抗扭强度的前提下，尽可能去除非受力区域的多余材料，既降低整体重量，也能为制动系统留出足够的散热空间，避免连续制动时热量堆积导致制动效能衰减。

　　轮辋部分采用深槽式结构设计，轮缘处做加厚圆弧过渡，匹配常规无内胎子午线轮胎的安装尺寸，胎圈座位置设置标准凸峰结构，防止车辆在急加速、急转弯工况下轮胎与轮辋发生相对位移，保障行驶过程中轮胎固定可靠性。中心安装面采用平面定位结构，设置中心定位孔与五个均匀分布的螺栓安装孔，孔位公差严格按照乘用车轮毂装配标准设定，保证安装后轮毂的径向圆跳动、端面圆跳动控制在合理范围内，避免高速行驶时出现车轮抖动问题。轮辐背面预留了平衡块安装空间，适配后期轮胎动平衡调整的操作需求，轮辋边缘的气门嘴孔位置做倒角处理，避免安装气门嘴时割伤橡胶密封件。

　　从受力角度分析，该结构在承受整车垂向载荷的同时，可有效传递加速、制动时的纵向力矩以及转向时的横向力矩，辐条的镂空结构还能在车辆经过颠簸路面时提供微小的形变缓冲，降低硬冲击对悬挂系统的损伤。设计过程中通过有限元分析对各受力点做应力校核，重点优化了螺栓孔周边、辐条与轮辋焊接（或一体成型过渡）位置的结构，避免应力集中导致的疲劳开裂问题，整体结构兼顾了轻量化需求与结构强度要求，适配常规15-16寸轮胎的安装边界，安装孔距符合主流家用轿车的装配标准，可直接用于同参数车型的改装替换或配套装配。

　　轮辐表面的造型线条兼顾空气导流作用，车辆行驶时可引导气流穿过辐条间隙吹向制动盘，带走制动产生的热量，提升连续制动工况下的稳定性，同时造型线条流畅无尖锐棱角，避免后期做表面处理时出现应力集中点，也能减少行驶过程中风阻产生的风噪。
