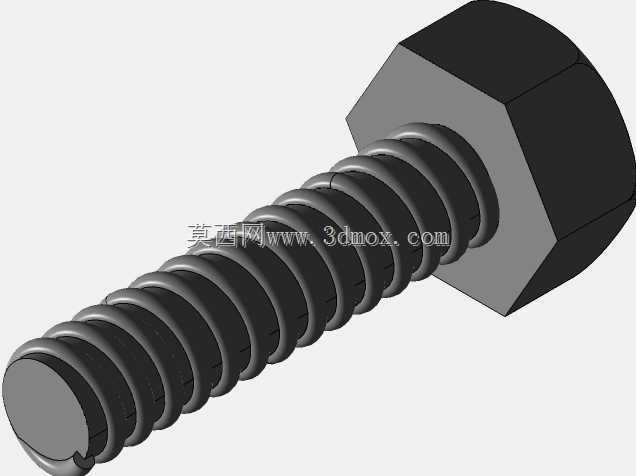

外六角全螺纹标准紧固件三维结构

在各类工业装配场景中，这类外六角全螺纹紧固件是应用覆盖范围极广的基础连接件，从仪器仪表的阀组装配、小型机电设备的壳体拼接，到工业管道的法兰对接、工装夹具的模块固定，都能见到这类零件的身影。不同于部分螺纹段设计的螺栓，全螺纹结构的螺栓可以在整个杆体长度范围内调整螺母的锁紧位置，适配不同厚度的被连接件组合，不需要额外计算光杆段的长度匹配度，在多规格叠层装配的场景下适配性更强。

从结构设计逻辑来看，六角头部的尺寸是按照标准紧固件的受力要求设定的，头部厚度与对边宽度的比例经过扭矩传递校核，使用常规开口扳手、套筒扳手都能实现稳定夹持，拧紧过程中不会出现头部打滑、棱角崩损的问题，头部与杆体的过渡位置做了圆角处理，避免热处理和拧紧受力时出现应力集中导致的头部断裂。螺纹部分采用标准公制三角螺纹设计，牙型角60度，牙距与公称直径匹配常规紧固件标准，螺纹收尾处的退刀结构做了平滑过渡，不会出现螺纹末端乱牙、装配时卡滞的问题，杆体末端的倒角设计可以让螺栓顺利穿过被连接件的安装孔，也能轻松对准螺母的螺纹起始位，减少装配时的对位难度。

从安装边界来看，这类螺栓的安装空间需要预留六角头部的扳手操作空间，对边方向的操作间隙至少要满足套筒或者扳手的回转需求，轴向安装长度需要根据被连接件的总厚度，预留出螺母锁紧所需的螺纹啮合长度，通常啮合长度不小于螺栓公称直径的0.8倍，才能保证锁紧后的连接强度满足要求。在实际选型应用中，需要根据被连接件的载荷特性确定螺栓的强度等级，不同强度等级的螺栓对应不同的拧紧扭矩范围，装配时如果扭矩超过设计阈值，可能出现螺纹滑牙、杆体拉伸断裂的问题，如果扭矩不足则会出现连接松动、密封面泄漏等故障。

在阀类产品的装配场景中，这类螺栓常用来连接阀块与阀盖、阀体与执行机构，连接时需要按照对角顺序分步拧紧，避免单个螺栓受力过大导致阀件密封面变形，影响密封性能。在仪器仪表类的小型设备装配中，小规格的这类螺栓可以实现精密部件的紧凑连接，全螺纹的设计可以在紧凑的安装空间内灵活调整锁紧位置，不需要定制特定光杆长度的非标螺栓，降低备件采购和管理的成本。建模过程中，螺纹部分的特征需要注意牙型的尺寸精度，螺纹大径、中径、小径的尺寸偏差要符合标准公差要求，否则在做虚拟装配干涉检查时会出现误判，六角头部的棱角倒角、杆端倒角的尺寸也要符合实际加工工艺，避免出现现实中无法加工的尖锐结构，模型的装配基准设定在螺栓头部的支撑面与杆体的同轴中心，方便在装配体中快速配合定位，模拟实际拧紧后的受力状态。
