树莓派半透明防护外壳结构设计

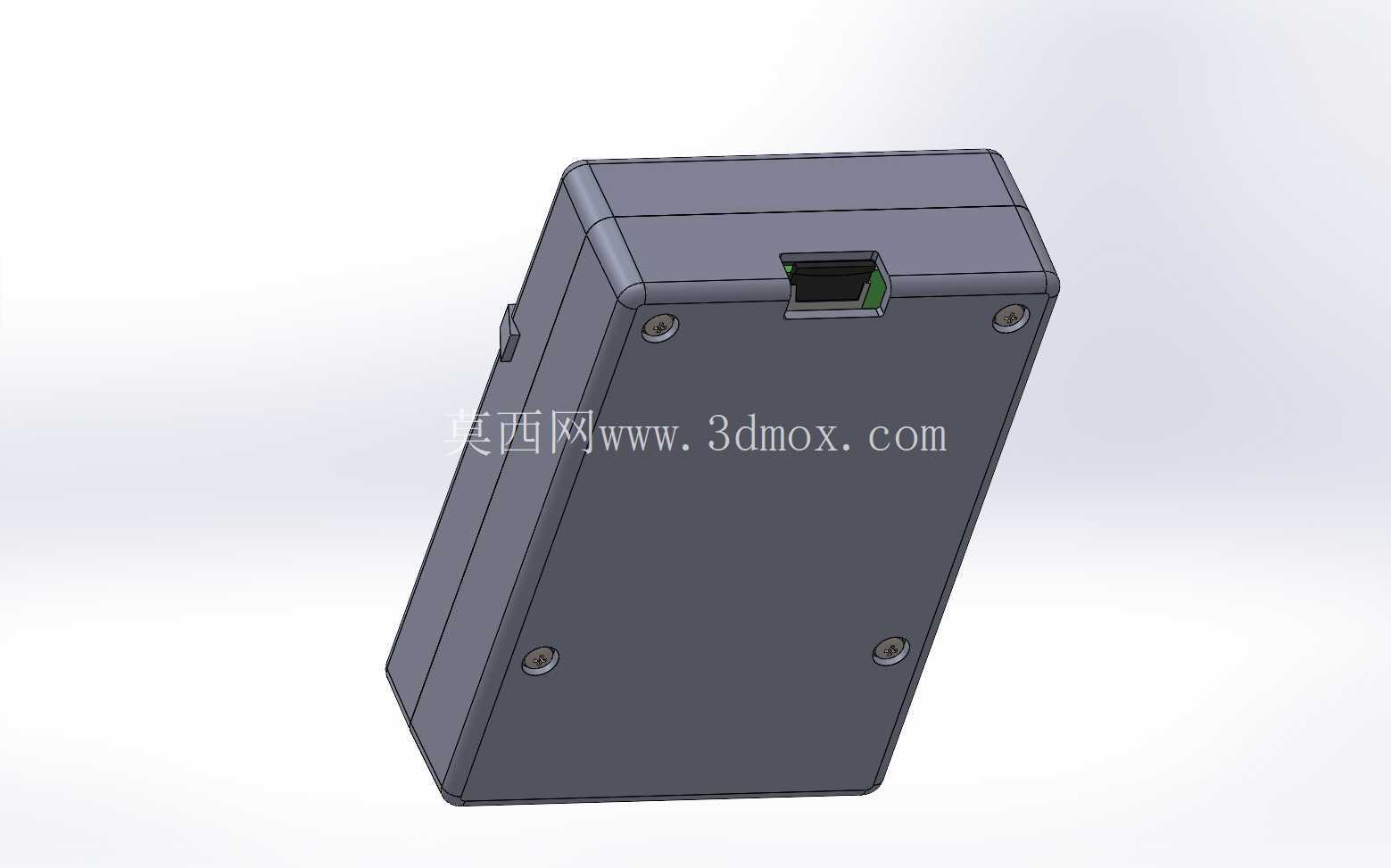

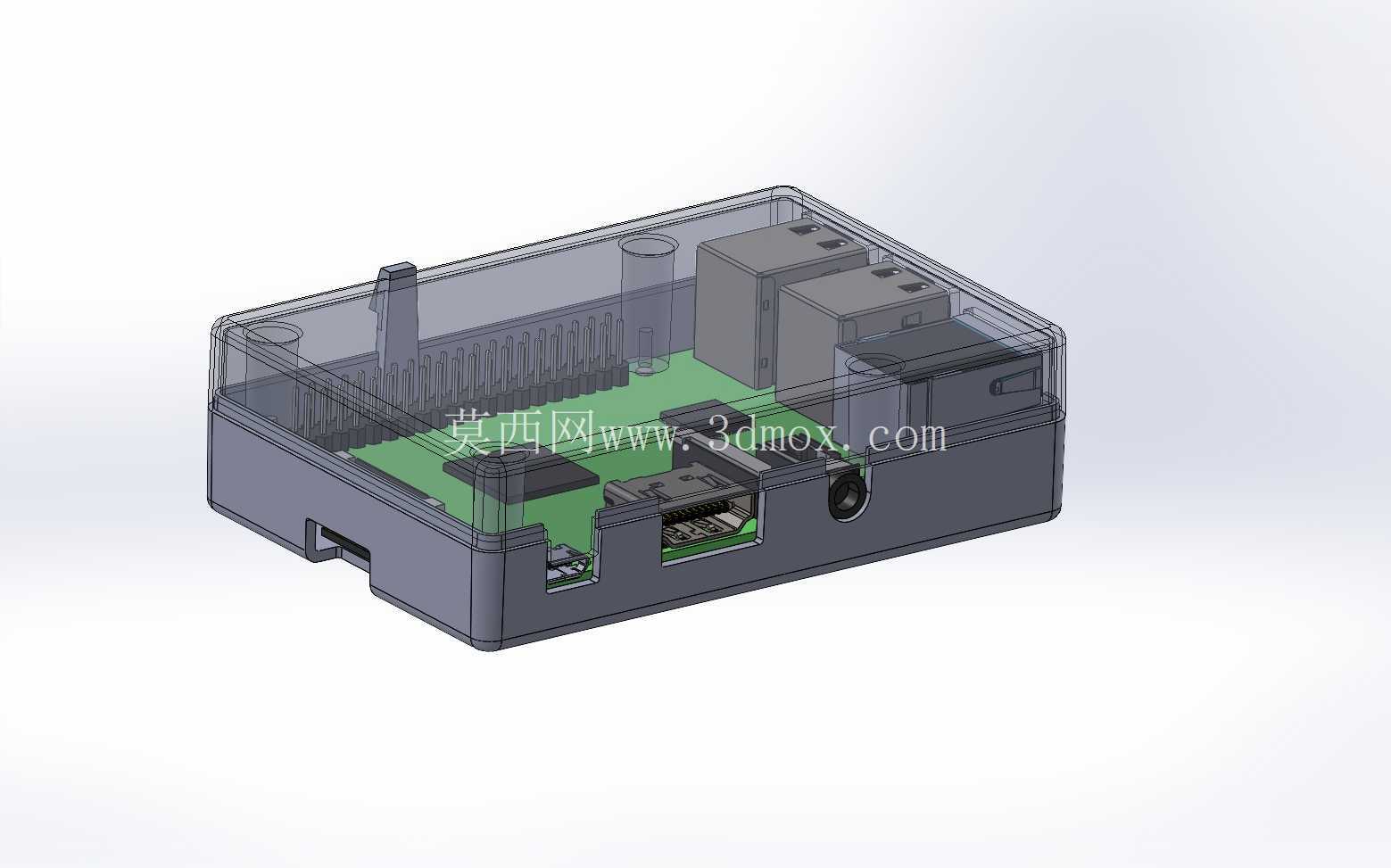

　　这款外壳针对单板计算机的实际使用场景设计，日常嵌入式开发、小型智能硬件原型搭建、桌面级物联网终端部署时，裸露的电路板容易受积灰、意外泼溅、外力磕碰影响，轻则引脚积灰接触不良，重则元件受外力脱落短路，外壳的核心作用就是在不影响板卡原有功能的前提下，提供物理层面的防护。设计时优先匹配对应板卡的安装孔位，底部预留的定位柱与板卡四角的安装孔精准对位，装配时不需要额外粘接或者打孔，直接将板卡卡入定位柱即可完成固定，不会出现板卡在壳内晃动移位的问题。半透明上盖的设计并非单纯为了外观效果，实际使用中可以直接观察板载电源指示灯、运行状态灯的闪烁情况，不需要拆开外壳就能判断设备的运行状态，排查故障时省去反复拆壳的步骤。

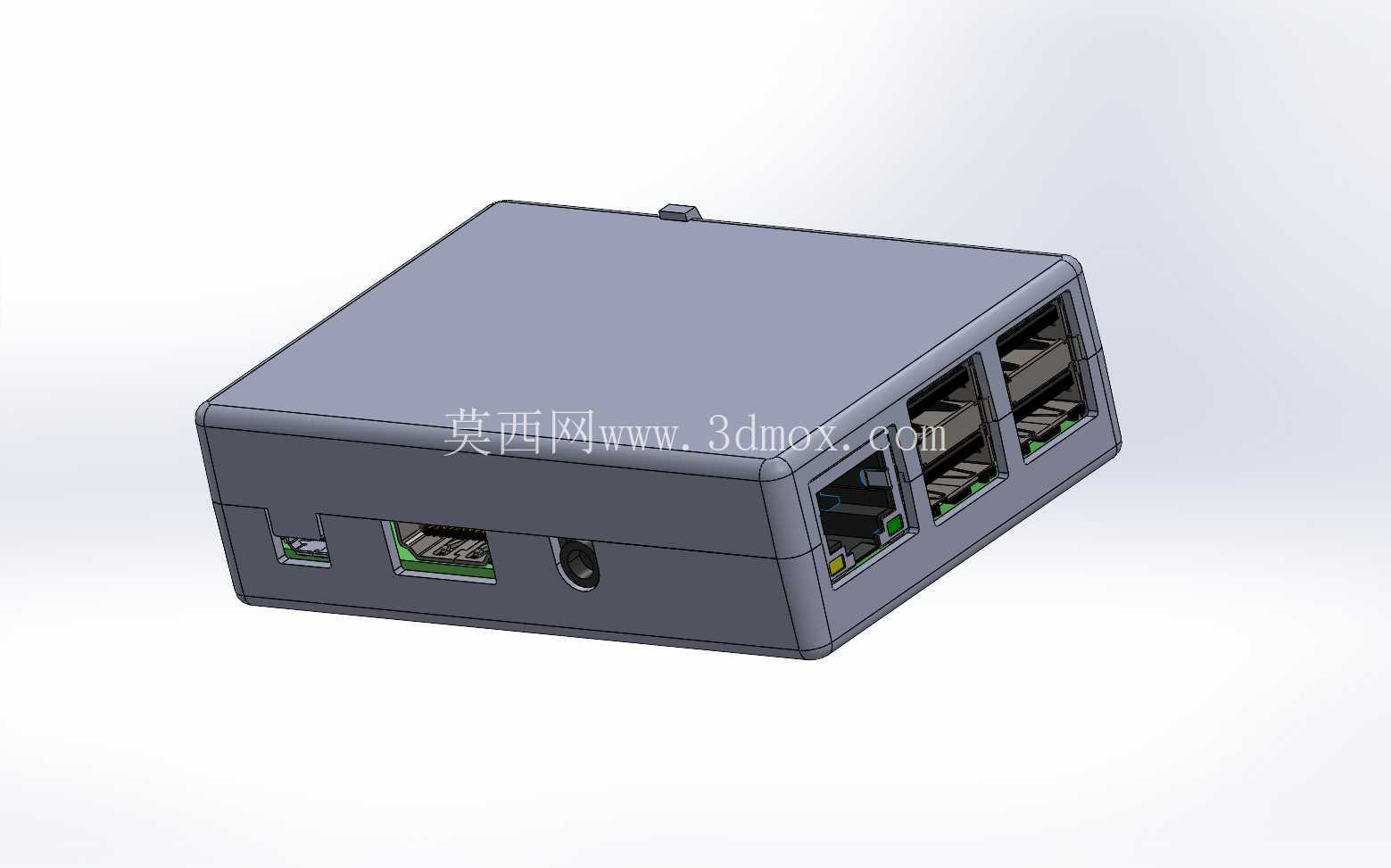

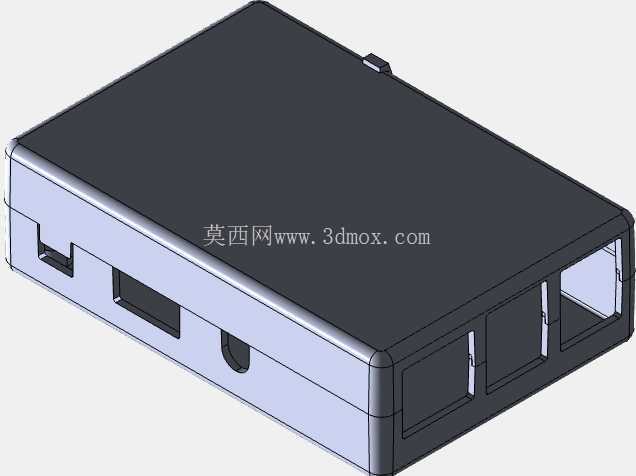

　　接口位置的避让是设计的核心细节，侧面的开孔完全对齐板卡的USB接口、以太网口、电源接口、HDMI输出口的位置，开孔边缘做了微小的倒角处理，插拔线材时不会被壳体边缘卡住，也不会因为开孔偏差挡住接口导致线材插不到位。上盖与底座的配合采用卡扣式结构，沿壳体边缘均匀分布的卡扣扣合后缝隙均匀，不需要额外螺丝固定，日常需要更换散热片、调整跳线帽时，直接撬开卡扣就能打开外壳，维护效率更高。壳体内部预留了足够的高度空间，不会挤压板载的排针、电容元件，也能容纳薄型的被动散热片，不会出现上盖压到散热片导致装配不到位的情况。

　　外壳的外形尺寸完全贴合板卡的外轮廓，没有多余的突出结构，安装到小型设备机柜、桌面支架上时不会额外占用安装空间，安装边界和裸板的安装尺寸几乎一致，原有适配裸板的固定支架不需要修改尺寸就能直接使用。壳体的边角做了圆弧过渡，没有尖锐的直角毛刺，装配和拿取时不会划伤手部，半透明的材质也能直观看到内部接线的状态，避免线材挤压到板载元件造成短路。
