入耳式有线耳机配手机音频组件结构

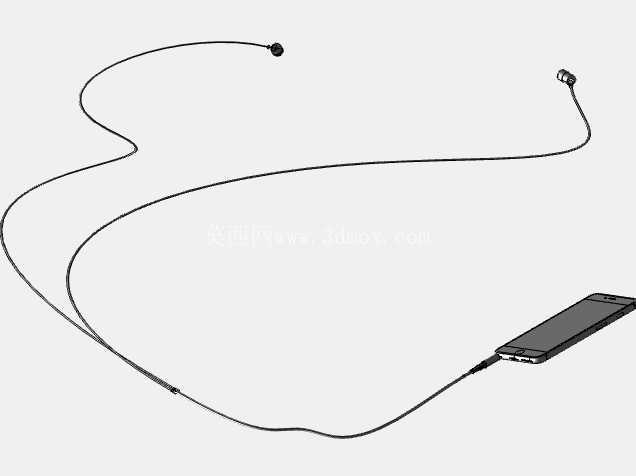

　　这套入耳式有线耳机三维结构围绕日常移动听音、语音通话和便携设备连接场景展开，模型同时呈现了左右耳塞、分叉线材、主线束、3.5mm音频插头以及连接状态下的手机端部。结构表达重点不在外观渲染，而在于把细长柔性线缆、耳塞腔体、插头护套和手机接口之间的空间关系完整还原，便于消费电子结构人员检查线材走向、端部过渡、插拔姿态和收纳边界。

　　耳塞部分采用小型入耳腔体造型，端部出声管与壳体之间保留装配层级，壳体外形适合嵌入硅胶耳套后进入耳道。左右声道通过Y型分叉节点分配，分叉位置决定了佩戴时线材从胸前到两侧耳部的自然悬垂长度。建模时线缆没有按简单直线处理，而是以连续空间曲线模拟实际使用中的弯曲状态，能够直观看到线材绕转、松弛段和受拉段的差异，这对评估耳机在口袋收纳、背包缠绕、手持手机连接时的干涉情况很有帮助。

　　主线末端的音频插头带有阶梯式护套，插头金属段、塑胶柄和防弯折护套之间的直径变化清晰。护套靠近线材处逐渐收细，可降低反复弯折时根部应力集中的风险；插头与手机耳机孔配合时，模型保留了插入深度和外露柄部长度，方便判断带保护壳手机是否会出现插头无法到位、护套顶住壳面等常见问题。手机端部在模型中作为连接边界出现，屏幕、侧边轮廓和底部接口位置共同限定了插头插拔方向。

　　从安装边界看，耳机最核心的尺寸约束集中在三处：一是耳塞腔体直径与出声管长度，直接影响耳套配合和耳道佩戴稳定性；二是分叉节点到各耳塞的线长，关系到左右佩戴张紧度；三是插头护套外径、插入长度和手机外壳厚度，决定音频接头能否完全落座。线缆整体属于细长柔性件，三维布置时需要关注最小弯曲半径，避免在分叉护套、插头根部形成锐角折叠。

　　该结构可用于消费电子配件开发中的外观评审、线束走向确认、包装收纳分析以及连接兼容性检查。对于声学产品结构设计而言，耳塞壳体、线控预留段、分叉件和插头护套都可以作为后续细化分型、加强筋、卡扣和材料软硬过渡设计的基础参考。
