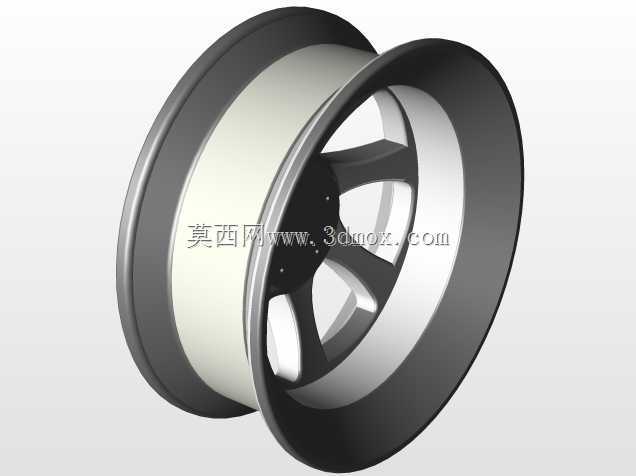

Creo旋转特征构建的工业用车轮结构

　　作为行走机构的核心承载部件，这类回转式车轮结构广泛适配于轻载工业搬运设备、小型移动作业平台、厂区内部转运小车以及部分非标自动化行走单元的配套需求，在车间物料周转、轻型设备移位、短途工位转运等场景中承担载荷传递、行走导向的核心作用，其结构合理性直接影响行走过程的平顺性、承载可靠性以及部件自身的使用寿命。从结构设计逻辑来看，整个零件完全依托Creo软件的旋转命令完成主体构建，没有额外的复杂特征叠加，这种设计思路完全贴合回转类零件的成型逻辑——车轮本身属于典型的轴对称回转构件，所有截面轮廓绕中心轴线回转即可生成完整实体，既减少了建模过程中冗余的特征操作，也能从设计源头保证零件的同轴度精度，避免多特征拼接带来的形位公差累积问题。

　　从功能特性层面分析，该车轮的主体结构分为轮辋、轮辐、中心安装轴孔三个核心功能段：轮辋部分为外缘的环形承载面，设计时预留了标准轮胎或者包胶层的安装贴合面，表面粗糙度要求控制在合理区间，既保证外层包覆件安装后不会出现周向打滑，也不会因为表面过于粗糙损伤包覆层的内结合面；轮辐部分采用等厚回转式结构，连接轮辋与中心安装段，壁厚经过载荷校核，能够承受额定载荷下的径向冲击力，同时避免壁厚过大带来的不必要重量增加，在满足强度要求的前提下尽可能降低转动惯量，减少行走驱动端的动力损耗；中心安装轴孔为整根车轮的装配基准，孔位与轴线的同轴度、孔本身的圆柱度是加工时的核心管控指标，直接决定车轮安装后是否会出现偏摆、转动卡滞等问题，设计时在轴孔两端预留了倒角结构，既方便装配时的轴件导入，也能消除轴孔边缘的应力集中，避免长期受交变载荷时出现边缘开裂的问题。在安装边界与尺寸适配方面，这类车轮的轴向安装尺寸需要匹配对应安装支架的开口宽度，轮辋的外径尺寸决定了整车的最小离地间隙以及行走时的越障能力，中心轴孔的直径需要与配套的转动轴、轴承内圈尺寸形成公差配合，通常选用间隙配合或者过渡配合，保证转动灵活的同时不会出现径向窜动；轮辐部分的避让空间需要提前匹配安装端的紧固件、轴承端盖等周边部件的尺寸，避免装配时出现干涉问题。

　　从实际工程应用的角度出发，这种纯旋转特征构建的车轮模型，在后续的工程出图、数控加工环节也具备明显优势：回转类零件可以直接通过车床完成加工，建模时的旋转截面轮廓可以直接导出为车加工的工序轮廓图，减少二次绘图的工作量，同时因为整个零件没有复杂的侧向凸台、异形结构，加工时不需要额外的铣削工序，能够有效降低加工成本、缩短零件的生产周期。在结构强度校核层面，因为是轴对称结构，做有限元受力分析时可以直接截取截面做二维轴对称仿真，大幅减少仿真计算的网格量与计算时长，能够快速验证不同壁厚、不同圆角参数下的应力分布情况，方便在设计阶段快速迭代优化参数，比如在轮辐与轮辋、轮辐与中心安装段的衔接位置，设计时预留了足够的过渡圆角，避免直角衔接带来的应力集中问题，保证车轮在承受冲击载荷时，应力能够均匀分散到整个轮辐结构上，不会出现局部应力超过材料屈服强度的情况。对于非标设备设计从业者而言，这类基础回转类零件的建模逻辑具备很强的参考性，很多时候不需要追求复杂的建模命令堆叠，针对零件本身的结构特性选择最适配的基础特征，反而能提升设计效率，同时保证模型的参数化可修改性——后续如果需要调整车轮的承载能力、适配不同的安装尺寸，只需要修改旋转截面的对应尺寸参数，整个模型就能自动更新，不需要重新构建特征，能够大幅提升系列化零件的设计效率。

　　在实际选型适配时，这类车轮的参数调整主要围绕三个维度：一是根据额定承载需求调整轮辐壁厚与轮辋宽度，承载要求越高，对应的轮辐壁厚、轮辋宽度尺寸越大，保证接触面积与结构强度满足要求；二是根据安装轴的尺寸调整中心轴孔的直径与配合公差，适配不同规格的安装轴与轴承件；三是根据使用场景的地面条件调整轮辋外径，地面平整度较差、存在小幅度障碍的场景，选用更大外径的轮辋结构，提升越障能力，降低行走过程中的颠簸幅度。
