仿滑雪步态DIY双足行走机器人结构

这款仿生行走机构的设计初衷，是面向青少年科创教育、DIY机械玩具开发场景，打造一套结构极简、运动逻辑清晰的小型行走演示装置，可直接用于机械原理教学演示、科创比赛入门作品搭建，也能作为小型桌面趣味摆件的核心动力结构。整套机构采用单TT电机作为动力输入，没有冗余的传动链路，所有动力传递路径都做了最短化处理，能在极低的成本下实现稳定的仿滑雪步态运动，不需要复杂的控制电路，仅靠机械结构的几何约束就能完成整套行走动作循环。

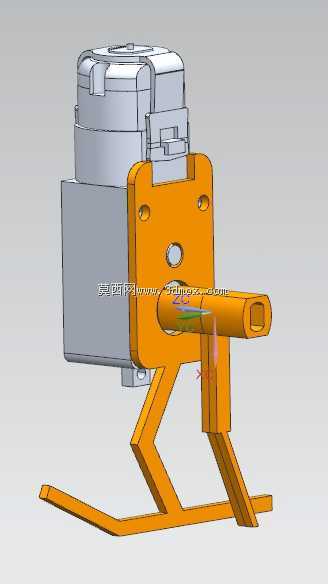

从功能特性来看，这套机构完全模拟滑雪时的撑杖滑行动作：两个倾斜布置的支撑腿作为滑行接触件，前端伸出的横向杆件模拟滑雪杖，电机输出的旋转运动通过偏心结构转化为杆件的往复摆动，配合支撑腿的Z型弯折几何造型，在摆动过程中交替改变整机的重心投影位置，让机构在接触平面上获得向前的摩擦力差，从而实现持续向前的移动，整个运动过程不需要额外的舵机或者多电机协同，单动力输入即可完成全部步态动作，故障率极低，装配调试门槛也非常低，即便是没有太多机械装配经验的爱好者，也能在短时间内完成组装并调试出稳定的行走效果。

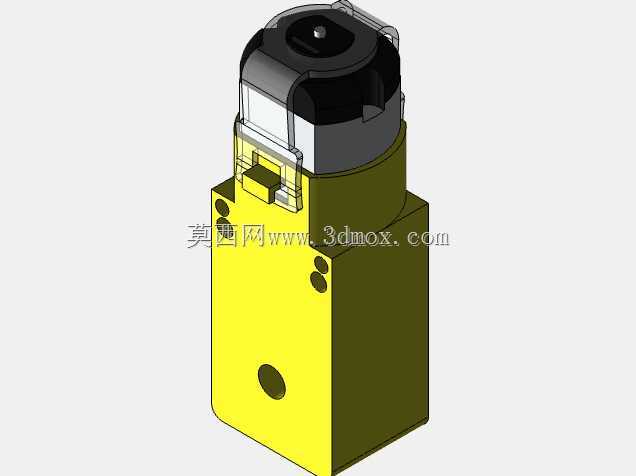

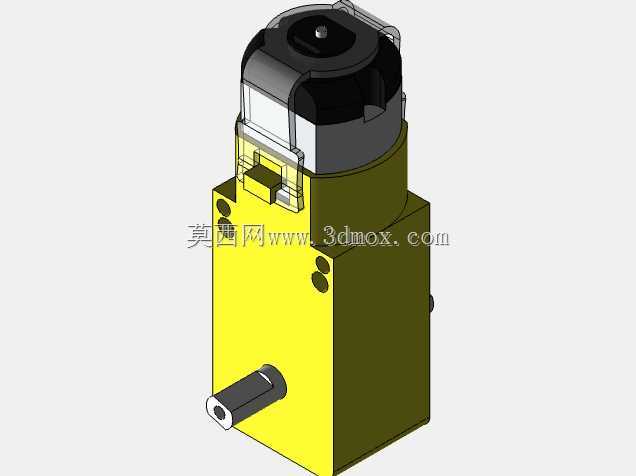

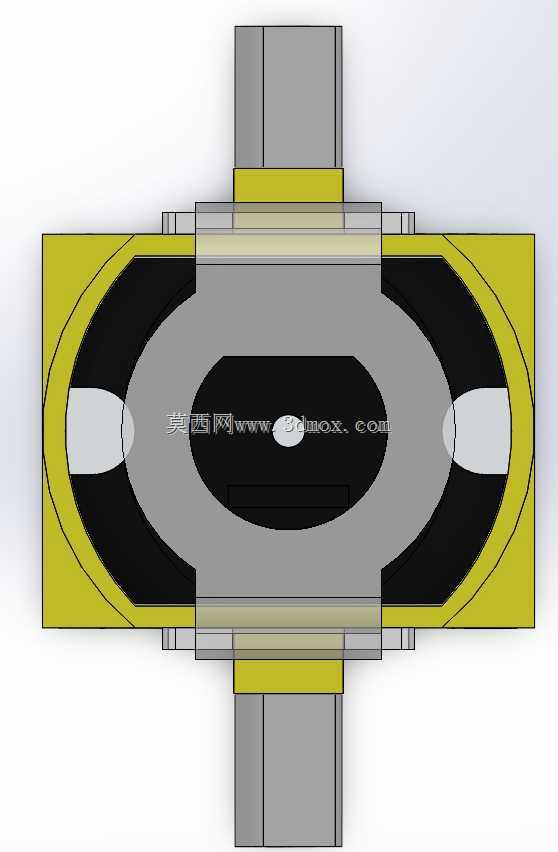

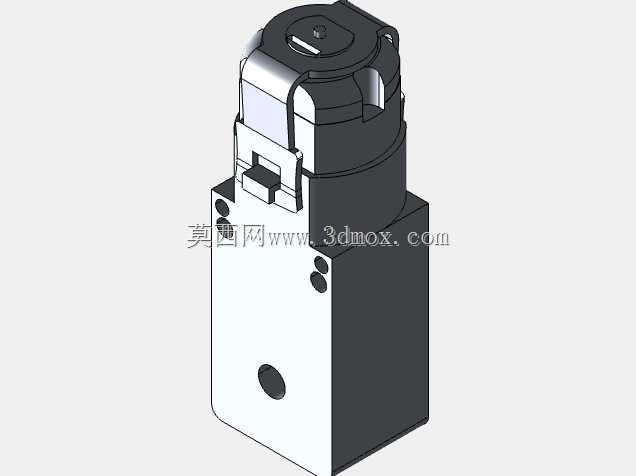

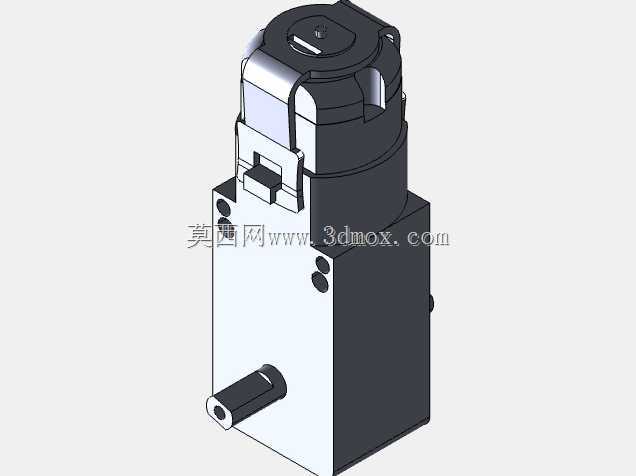

设计过程中首先敲定的是动力选型，TT电机作为小型DIY装置里最常用的动力部件，其输出扭矩、转速区间刚好匹配这类小型行走机构的负载需求，不需要额外搭配减速箱就能直接驱动执行件，因此安装支架的孔位完全按照标准TT电机的安装尺寸做了适配，电机本体嵌入橙色支架的定位槽内，两个安装孔位同轴度公差控制在0.1mm以内，避免电机安装后出现输出轴卡滞的问题。支架本身采用平板弯折加加强筋的结构形式，在保证整体刚度的前提下尽可能减少材料用量，支架上预留的圆形通孔是走线孔，方便电机导线从支架内侧引出，避免运动过程中导线与活动杆件发生干涉。

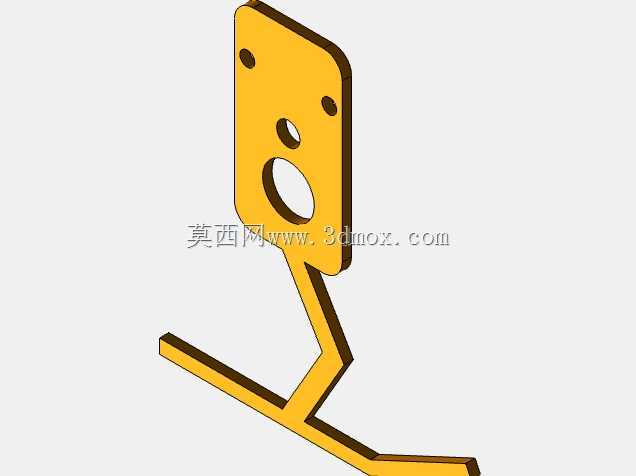

支撑腿的Z型弯折角度是整个步态实现的核心参数，设计阶段通过多轮运动仿真调整弯折角度与腿长比例：如果弯折角度过大，机构运动过程中重心抬升量过高，会导致运行抖动明显，能量损耗也会变大；如果弯折角度过小，重心前后偏移量不足，就无法获得足够的向前摩擦力，容易出现原地打滑无法前进的问题。最终确定的弯折角度能让机构在一个运动循环内，重心在两个支撑腿之间平稳转移，滑雪杖杆件接触地面时刚好能提供足够的向后推力，离开地面时不会与平面发生剐蹭，整个运动循环没有死点位置，启动时不需要额外的初始助力，通电即可直接进入稳定行走状态。

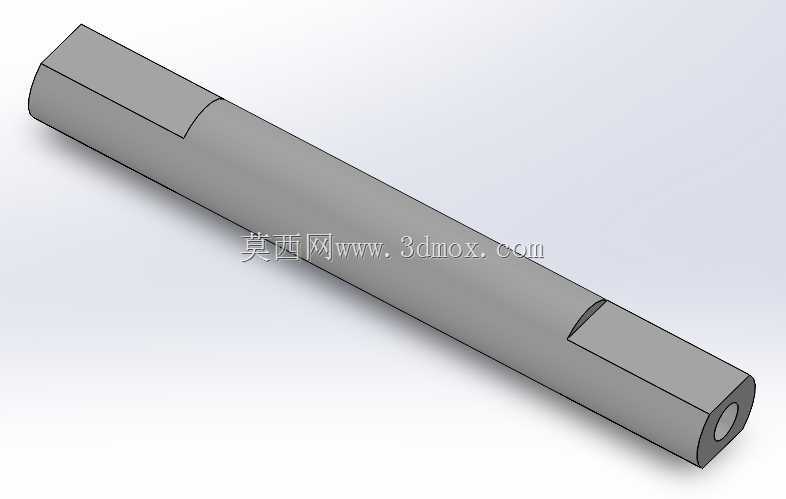

安装边界方面，整套机构的横向宽度控制在标准TT电机宽度加两侧支架余量的范围内，纵向长度从滑雪杖前端到支撑腿末端的尺寸，刚好能保证运动过程中不会出现前后倾覆的问题，竖直方向的高度以电机本体顶部为最高点，没有额外突出的结构，方便后续加装雪人造型等装饰外壳时，不需要额外调整内部结构的安装位置。所有活动铰接位置都预留了标准的轴销安装间隙，轴孔配合采用间隙配合，装配时不需要额外做打磨处理就能实现顺畅转动，支撑腿底部的接触平面做了小面积的平面处理，增大与接触面的接触面积，避免运动过程中出现侧翻。

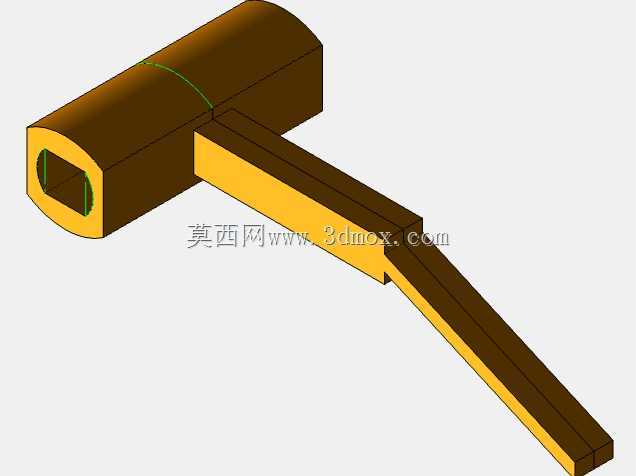

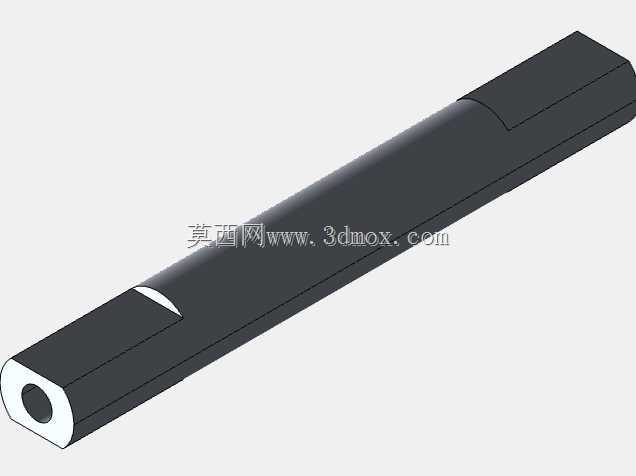

这套结构的扩展性也做了充分考虑，支架顶部的平面预留了通用安装孔位，后续可以加装传感器、小型控制板或者装饰外壳，不需要重新设计主体支架；滑雪杖杆件采用空心管结构，既减轻了活动件的重量，降低电机的负载，也能在杆件内部加装配重块，调整前端的重量分布，适配不同摩擦系数的接触面，比如在光滑的桌面、毛毯表面都能通过微调配重来获得稳定的行走效果。整个机构没有采用特殊定制的非标零件，所有结构件都可以通过常见的板材切割、3D打印方式制作，紧固件也全部采用标准件，方便爱好者自行加工制作，不需要依赖特殊的加工设备。
