三层填料式工业水冷却塔结构设计

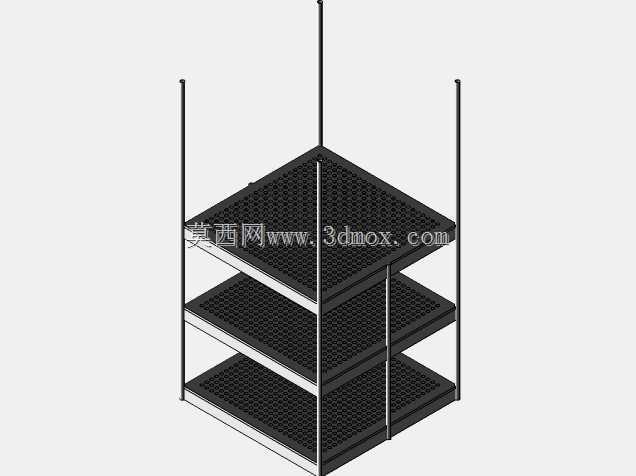

　　在工业循环水散热场景中，这类三层填料结构的冷却塔常被应用于中小型注塑车间、机加工切削液冷却回路、小型中央空调冷却水系统等场景，核心作用是通过填料层增大水与空气的接触面积，完成循环水的降温散热，保障后端产热设备的工作温度维持在合理区间。从结构设计逻辑来看，该模型采用四根等长竖向支撑杆作为主承重框架，支撑杆沿矩形底座四角垂直布置，为三层水平填料托盘提供稳定的支撑基础，每层托盘之间预留等距的通风间隙，避免层间气流短路影响散热效率。每层填料托盘采用网格镂空结构，网格孔径经过匹配设计，既可以承托表面的散热填料，避免填料碎屑掉落至下层，又能保证水流在填料表面分散成均匀水膜，同时让横向、纵向流通的空气可以无阻碍穿过填料层，带走水中携带的热量。

　　设计过程中优先考虑了安装边界的适配性，整体框架采用矩形截面布局，竖向支撑杆的外伸段预留了与上部布水系统、下部集水盘的连接接口，安装时无需额外对框架进行二次裁切，可直接与标准规格的布水管、集水槽对接，降低现场安装的加工工作量。从功能特性上看，三层填料的分层设计可以让循环水从顶部布水器落下后，依次经过三层填料的逐级散热，相比单层填料结构，相同占地面积下的换热接触面积提升两倍以上，在相同通风量条件下可以获得更低的出水温度，适配对冷却温差要求更高的工艺回路。

　　框架杆件的选型经过承重校核，单根竖向杆可承受三层填料满载湿重加上水流冲击的动载荷，不会出现长期使用后的杆件弯曲变形问题，每层托盘与竖向杆的连接位置采用嵌入式定位结构，装配时无需额外焊接，通过卡扣即可完成层间固定，方便后期拆解更换老化的填料层。在实际工程选型中，这类结构的冷却塔适配循环水流量在每小时10到30立方米的场景，整体外形的长宽尺寸控制在1.2米以内，高度根据填料层间距调整后不超过2.5米，可直接安装在厂房楼顶或者车间旁的露天设备平台，不需要额外搭建大型混凝土基础，仅需做简单的水平找平即可完成安装。

　　设计时还考虑了气流组织的合理性，层间预留的间隙高度经过流体仿真验证，既不会因为间隙过小导致气流在层间形成涡流，也不会因为间隙过大造成整体设备高度冗余，增加不必要的材料成本。托盘的网格边缘做了翻边处理，避免水流从托盘侧边溢出，保证所有循环水都能均匀流经填料表面，提升换热效率的同时避免溢水造成的水资源浪费。竖向支撑杆的上下两端都预留了标准连接孔，上端可对接防雨罩与风机安装座，下端可直接固定在集水盘的边框上，整个框架的装配公差控制在2毫米以内，保证各层托盘安装后保持水平，不会出现倾斜导致的水流偏流问题。对于结构设计从业者而言，这类模型的建模逻辑可以复用在各类分层承载的框架式换热设备中，通过参数化调整支撑杆长度、托盘尺寸、层间间距，即可快速衍生出适配不同流量、不同安装空间的冷却塔结构方案，减少重复建模的工作量。在实际应用中，这类结构的冷却塔维护成本较低，当某一层填料出现结垢或者老化时，仅需拆除对应层的托盘卡扣即可更换填料，不需要整体拆解塔体结构，大幅缩短日常维护的停机时间。
