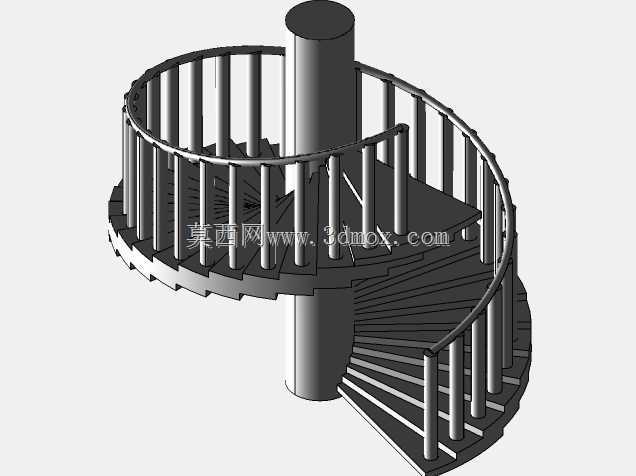

中心立柱式螺旋楼梯结构设计

　　这款中心立柱式螺旋楼梯的结构设计，核心围绕狭小空间的垂直通行需求展开，在很多工业操作平台、设备夹层、小型商用空间甚至loft住宅场景里，常规直跑楼梯或者双跑楼梯需要占用的投影面积极大，往往会挤占核心操作区或者通行通道的空间，而螺旋梯的环形投影布局，能把垂直交通的占地压缩到最小，中心立柱同时承担承重核心的作用，所有踏步的荷载都通过与中心柱的连接节点传递到上下两端的固定基础上，不需要额外设置侧边承重梁，进一步减少了结构占用的空间。

　　从结构设计逻辑来看，整个梯段的踏步采用扇形踏步布局，每一级踏步的内侧与中心立柱做刚性连接，踏步外侧通过环形的护栏底梁串联成整体，既保证了每一块踏步的抗扭刚度，也让整个梯段形成一个连续的筒状受力结构，避免单块踏步受载时出现过大的挠度变形。护栏部分采用等间距的竖向栏杆设计，栏杆底部与踏步外侧边缘固定，顶部通过连续的环形扶手连接，一方面满足防护高度的安全要求，另一方面竖向栏杆的布局不会遮挡视线，在狭小空间里不会产生封闭压抑的观感，同时连续扶手能给通行人员提供全程的手部支撑，上下楼过程中可以随时扶持，提升通行安全性。

　　设计过程中首先确定的是中心立柱的直径参数，立柱直径需要匹配整体梯段的旋转半径，既要保证自身的抗弯、抗扭承载力，满足满载通行时的结构强度要求，也要避免立柱过粗占用踏步内侧的有效通行宽度——扇形踏步的内侧宽度本身较窄，如果立柱直径过大，会导致踏步靠近中心的区域无法有效落脚，压缩实际可用的踏步深度。其次是踏步的旋转升角设计，升角直接决定了楼梯的坡度，坡度过大时上下楼的体力消耗会明显增加，也容易出现踏空风险，坡度过小则会增加整体梯段的旋转圈数，提升整体结构高度，反而会抵消螺旋梯的空间优势，设计时需要平衡通行舒适度与空间占用率，把每一级踏步的高度控制在常规楼梯的合理区间内，同时保证踏步外侧的有效踏面深度满足成年人脚长的放置需求。安装边界方面，这款螺旋梯的上下两端只需要在地面和上层楼板位置预留中心立柱的固定点位，不需要在周边墙体上做额外的支撑连接，对于周边没有实墙的中空区域也能适配安装，固定点位需要保证足够的锚固强度，能承受整个梯段的自重以及满载通行时的动载荷，避免梯段出现晃动。踏步的表面做了防滑结构设计，边缘做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险，所有栏杆的连接节点都做了隐蔽处理，没有突出的尖锐连接件，提升使用过程中的安全性。不同于靠墙设置的楼梯，这款中心立柱螺旋梯可以独立设置在空间的任意位置，作为两个楼层之间的垂直通行通道，在工业场景里，很多设备的顶部操作平台距离地面有一定高度，设备周边没有足够空间设置常规斜梯，采用这种螺旋梯可以紧贴设备立柱安装，操作人员可以通过螺旋梯快速到达设备顶部进行检修、操作，不需要额外搭建大面积的梯架平台；在商用或者民用场景里，小面积的夹层空间采用这种楼梯，能把节省下来的空间留给核心使用区域，提升空间利用率。

　　整个结构的受力路径非常清晰，人员行走在踏步上的荷载首先传递到踏步板，再通过踏步与中心柱的连接节点传递到中心立柱，最终通过上下两端的固定结构传递到建筑基础，环形护栏除了防护作用之外，也能对所有踏步的外侧起到拉结作用，提升整个梯段的整体刚度，避免踏步外侧出现晃动，在建模过程中采用增量函数的方式生成连续的踏步阵列，保证每一级踏步的旋转角度、提升高度完全一致，避免出现踏步高度差导致的通行绊倒风险，同时也能保证护栏的弧度顺滑连续，扶手的高度全程保持一致，符合安全防护的规范要求。
