老式蒸汽机辐条式飞轮结构设计

在老式往复式蒸汽机的动力传输链路中，飞轮是承担动能存储、转速波动平抑的核心部件，本次设计的辐条式飞轮，主要适配中小功率卧式单缸蒸汽机的曲轴输出端安装，适配早期固定式工业蒸汽机、窄轨蒸汽机车的动力系统配置需求。这类辐条结构的飞轮，相比同重量的实心轮盘，在转动惯量控制、减重、铸造工艺性上有明显优势，在19世纪到20世纪初的蒸汽动力设备中应用极为广泛，很多现存的蒸汽动力遗产设备中，都能看到同结构的飞轮部件。

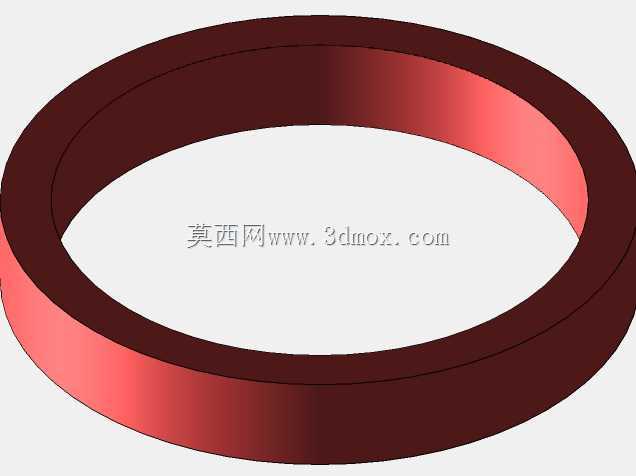

从功能特性上看，该飞轮的核心作用是利用自身旋转过程中存储的转动惯量，抵消单缸蒸汽机活塞往复运动带来的曲轴输出扭矩波动，让动力输出的转速更平稳，避免蒸汽机在低转速工况下出现卡滞、反转的问题，同时也能为后续连接的传动皮带轮、减速齿轮组提供更稳定的动力输入，减少传动链路的冲击载荷，延长整套动力设备的易损件寿命。轮缘部分做了加厚设计，尽可能将质量集中在轮径最大的外缘区域，在同等整体重量下获得更高的转动惯量，提升动能存储效率，这也是早期飞轮设计中非常经典的质量分布思路。

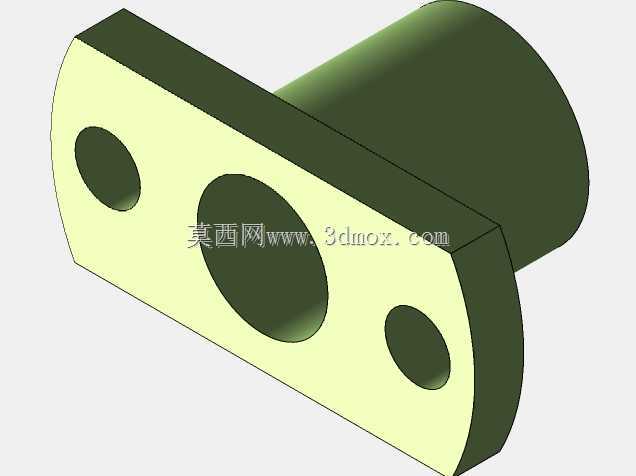

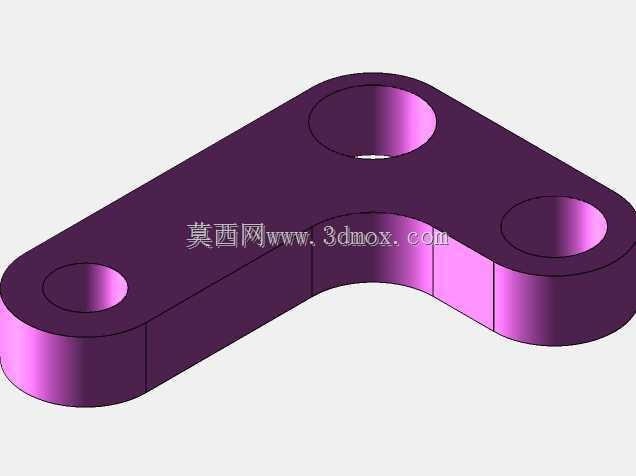

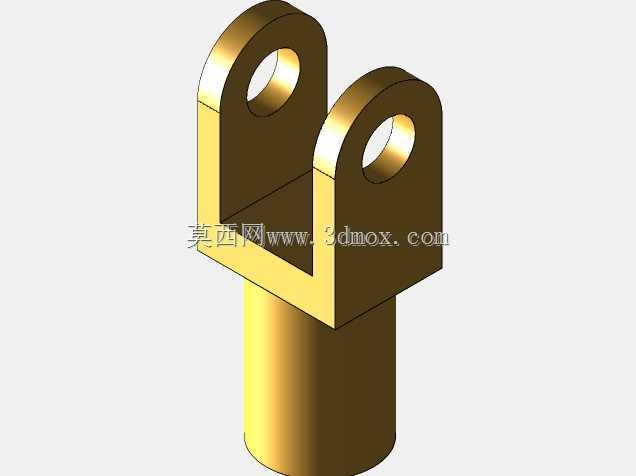

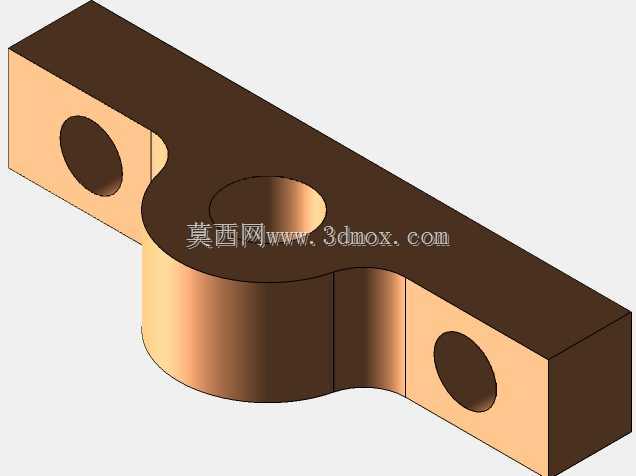

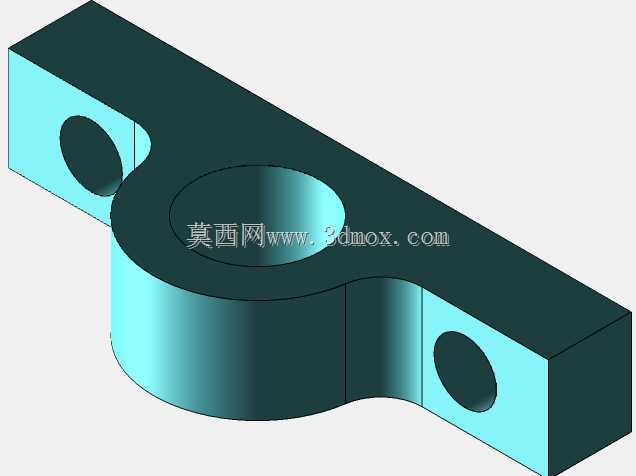

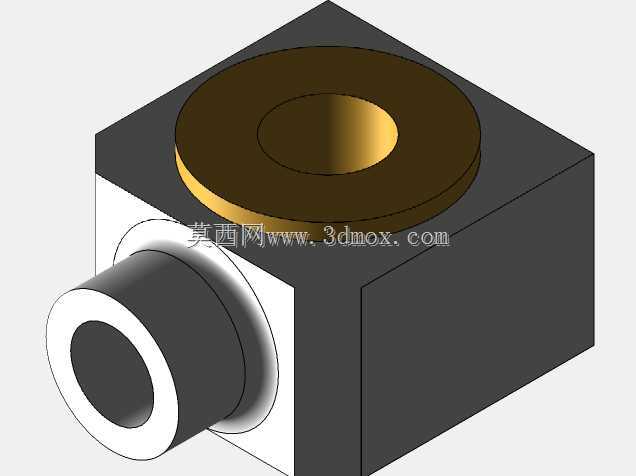

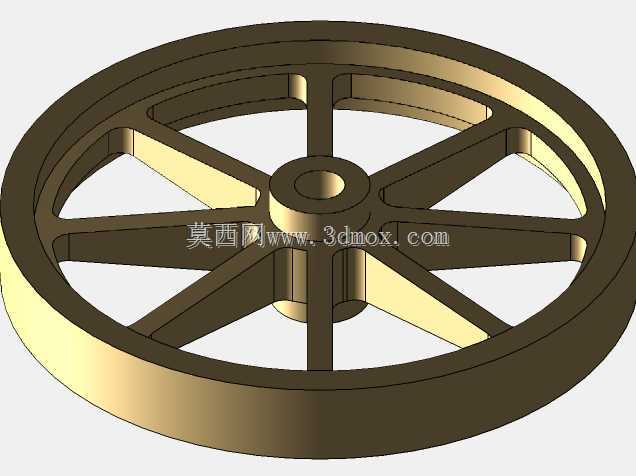

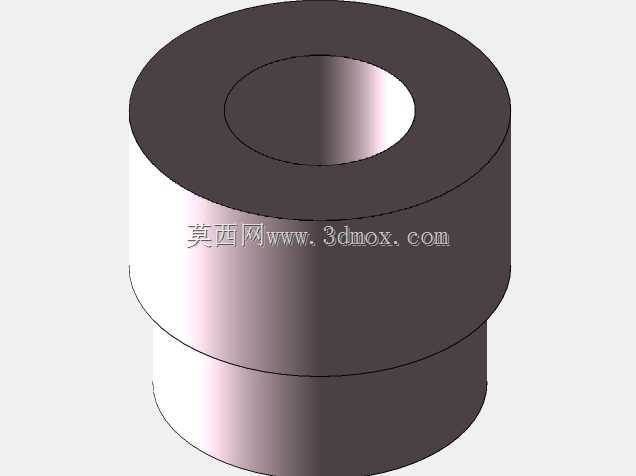

设计过程中首先确定的是安装边界，中心的轴孔尺寸需要匹配对应蒸汽机曲轴的输出轴径，轴孔周边做了加厚的轮毂结构，避免键槽传动时出现应力集中导致轮毂开裂，轮毂与外缘轮缘之间采用八根对称分布的辐条连接，辐条采用变截面设计，靠近轮毂位置的截面尺寸更大，向轮缘方向逐步过渡收窄，既保证了辐条自身的抗弯、抗扭强度，也能减少铸造过程中不同壁厚位置的缩孔、冷隔缺陷，适配传统砂型铸造的工艺要求。辐条的排布采用中心对称结构，保证飞轮旋转过程中的动平衡性能，减少高速旋转时的径向跳动，降低对曲轴轴承的额外载荷。

外形尺寸上，轮缘的外径根据适配蒸汽机的功率做匹配，轮缘的宽度兼顾了皮带传动的安装需求，部分同结构飞轮也会在轮缘内侧加工齿圈，用来连接启动机构或者转速测量装置。轮缘的端面做了轻微的拔模斜度，方便铸造脱模，同时轮缘的外圆预留了机加工余量，方便后续做车削加工，保证外圆的圆度与端面跳动精度，满足动平衡校正的要求。安装时，轮毂与曲轴之间采用平键连接传递扭矩，同时会在轴端加装锁紧挡圈，避免飞轮在轴向出现窜动，安装完成后需要对飞轮做静平衡校验，部分高转速工况的应用场景还需要做动平衡测试，保证运行平稳性。

这类辐条式飞轮除了在老式蒸汽机上应用，在早期的内燃机、冲压设备、剪板机等需要稳定转速、存储动能的设备上也有类似的结构设计，其结构逻辑一直沿用到现在的很多飞轮设计中，只是随着材料工艺和加工技术的进步，现代飞轮更多采用实心盘式或者辐板式结构，但辐条式飞轮在铸造工艺性、减重、大直径场景下的成本优势，依然在部分低速重载的动力设备中有所应用。在三维建模过程中，需要重点关注辐条与轮毂、轮缘连接位置的圆角过渡，避免应力集中，同时要保证所有辐条的尺寸一致性，避免出现质量分布不均的问题，建模完成后可以通过软件自带的质量属性分析功能，计算飞轮的整体转动惯量、质心位置，验证是否满足设计指标要求，也可以通过运动仿真模块，模拟飞轮在扭矩波动工况下的转速变化情况，验证飞轮的惯量匹配是否合理。
