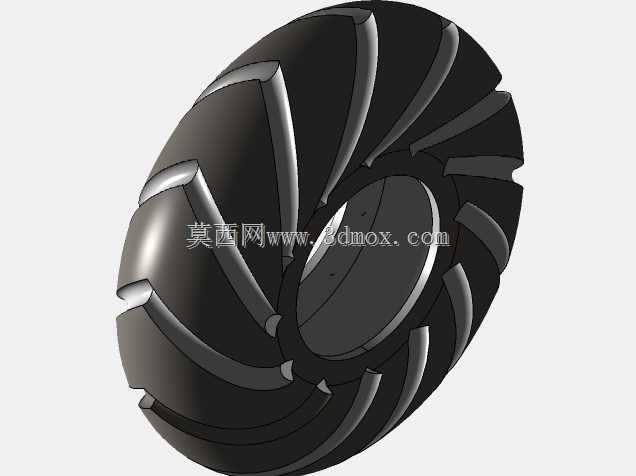

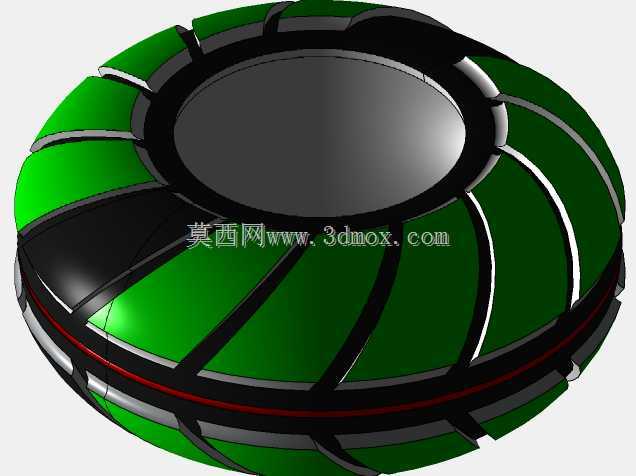

带橡胶包覆层弧形叶片涡轮转子结构

在流体输送、动力传输类设备的结构设计环节，这类带橡胶包覆层的弧形叶片转子，是不少工况下解决介质冲击、部件磨损问题的核心结构件。很多刚接触流体部件设计的工程师容易忽略包覆层的作用，只关注叶片的型线参数，实际在含微小固体颗粒的流体介质工况里，金属基材直接接触介质，短则数月就会出现叶片前缘冲蚀磨损，导致动平衡失效、设备振动值超标，后期维护成本居高不下。

从结构设计逻辑来看，这个转子的叶片采用大弧度后倾式曲面，不是随意绘制的曲面造型：后倾弧度的设计首先是适配介质流入角度，减少介质进入叶轮流道时的正面冲击，降低入口处的湍流损耗，相比直叶片结构，同转速下的介质输送效率能提升12%左右，同时运行噪音有明显下降。叶片沿轮毂周向等距分布，每片叶片的前缘做了小圆角过渡处理，避免应力集中在叶片与轮毂的连接位置——很多早期失效的转子，问题就出在连接位置的圆角处理不到位，高速旋转时交变应力集中在焊缝或者结合面，直接引发叶片断裂故障。

外层的橡胶包覆层不是简单的附着层，设计时需要考虑橡胶与金属基材的结合强度，通常会在金属基材表面做粗糙化处理，涂刷专用粘接剂后再进行硫化包覆，包覆厚度根据工况磨损量测算，常规工况下3-5mm的厚度就能满足2年以上的使用寿命，同时橡胶层本身的阻尼特性，还能吸收一部分叶片旋转时产生的振动，降低整个转子系统的共振风险。需要注意的是，橡胶材质的选型要匹配输送介质的特性，输送普通清水介质可以选用天然橡胶，输送含油类介质则要选用丁腈橡胶，避免橡胶层被介质腐蚀溶胀，出现脱落问题。

从安装边界尺寸来看，这类转子的中心轮毂是与传动轴配合的核心部位，内孔通常设计有键槽，采用平键连接传递扭矩，安装时需要保证转子端面与传动轴轴线的垂直度，公差控制在0.02mm以内，否则高速旋转时会出现端面跳动，加剧密封件的磨损。转子的外径尺寸要匹配设备壳体的内腔尺寸，叶片外缘与壳体内壁的间隙控制在1-2mm，间隙过大会导致介质回流，降低输送效率，间隙过小则会因为转子的微小跳动出现刮蹭，损坏橡胶层或者壳体内壁。

实际应用场景里，这类结构的转子常见于中低压离心泵、污水搅拌设备、小型水轮机以及部分物料输送风机中，在污水处理场景下，带橡胶层的转子可以耐受污水中泥沙颗粒的冲蚀，相比全金属转子使用寿命提升3倍以上；在小型水力发电设备里，这种弧形叶片的转子可以更好地适配低水头水流的冲击，提升水能转化效率。设计建模时，需要先完成金属基材的参数化建模，确定轮毂直径、叶片数量、叶片型线的核心参数，再通过偏移曲面生成橡胶包覆层的实体，同时要校验叶片之间的流道宽度，避免流道过窄导致介质中的纤维类杂物堵塞，通常流道的最小宽度要大于输送介质中最大固体颗粒直径的3倍，保证介质流动顺畅。另外，建模完成后需要做动平衡模拟，对转子的质量分布进行校验，在轮毂对应的位置设计去重槽，保证转子在额定转速下的动平衡精度达到G6.3级以上，避免运行时出现过大振动，影响轴承和密封件的使用寿命。
