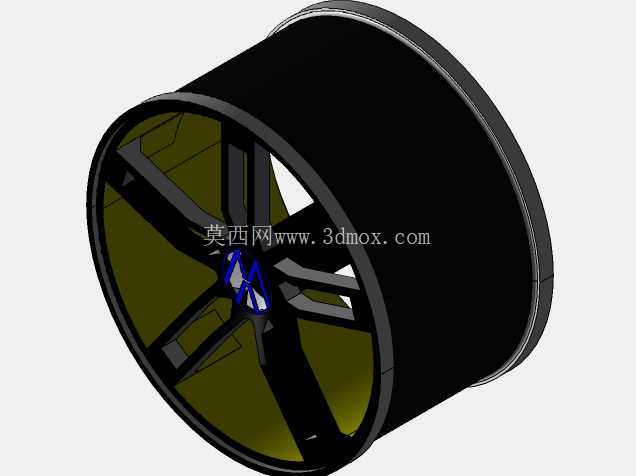

大众车型五辐合金轮毂结构设计方案

　　这款轮毂结构面向乘用轿车行走系统设计，核心适配大众品牌紧凑型家用车型的非驱动轮安装需求，日常使用场景覆盖城市铺装路面通勤、常规高速行驶等工况，可承受车辆满载状态下的垂直载荷、过弯时的侧向倾覆力矩以及制动过程中的扭矩传递。设计初期先锁定轮辋的安装边界，轮辋直径适配17英寸轮胎规格，轮缘处预留标准轮胎胎圈安装槽位，槽底圆角严格匹配轮胎胎圈的弧度参数，避免充气后胎圈密封不严出现慢漏问题；中心孔位按照对应车型的轴头尺寸做公差匹配，孔周均匀分布5个螺栓安装孔，孔位分度圆直径与原厂轴头法兰参数完全对齐，安装面做铣平处理保证与轴头法兰面完全贴合，杜绝装车后出现轮毂跳动的问题。

　　轮辐采用五辐式布局，每根辐条做等宽变厚度设计，靠近中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，既保证辐条根部的结构强度，避免急加速、急制动时辐条根部应力集中出现开裂，也能适当降低轮毂整体的转动惯量，减少车辆起步阶段的动力损耗。辐条表面做内凹造型处理，一方面可以在辐条背面预留刹车卡钳的避让空间，适配更大尺寸的通风刹车盘与多活塞卡钳，避免转向或颠簸时轮毂与卡钳发生运动干涉，另一方面内凹结构也能引导行驶气流吹向刹车盘，带走制动过程中产生的热量，降低长距离下坡制动时的热衰减风险。

　　轮辋外侧的轮缘做加厚卷边设计，可承受低速上路肩时的侧向冲击，避免轮缘变形导致轮胎漏气；轮辋内侧的气门嘴安装孔位做沉台处理，安装气门嘴后不会突出轮辋内表面，避免车辆行驶过程中气门嘴被平衡块或路面飞溅的杂物磕碰损坏。建模过程中对轮辐与轮辋的连接位置做了圆角过渡处理，消除结构锐角带来的应力集中点，整体结构在满足强度要求的前提下，通过辐条的镂空设计控制整体重量，实现轻量化与结构可靠性的平衡，可直接用于改装方案验证、整车装配干涉检查以及后续的铸造工艺开模参考。
