发动机活塞连杆组件三维结构设计

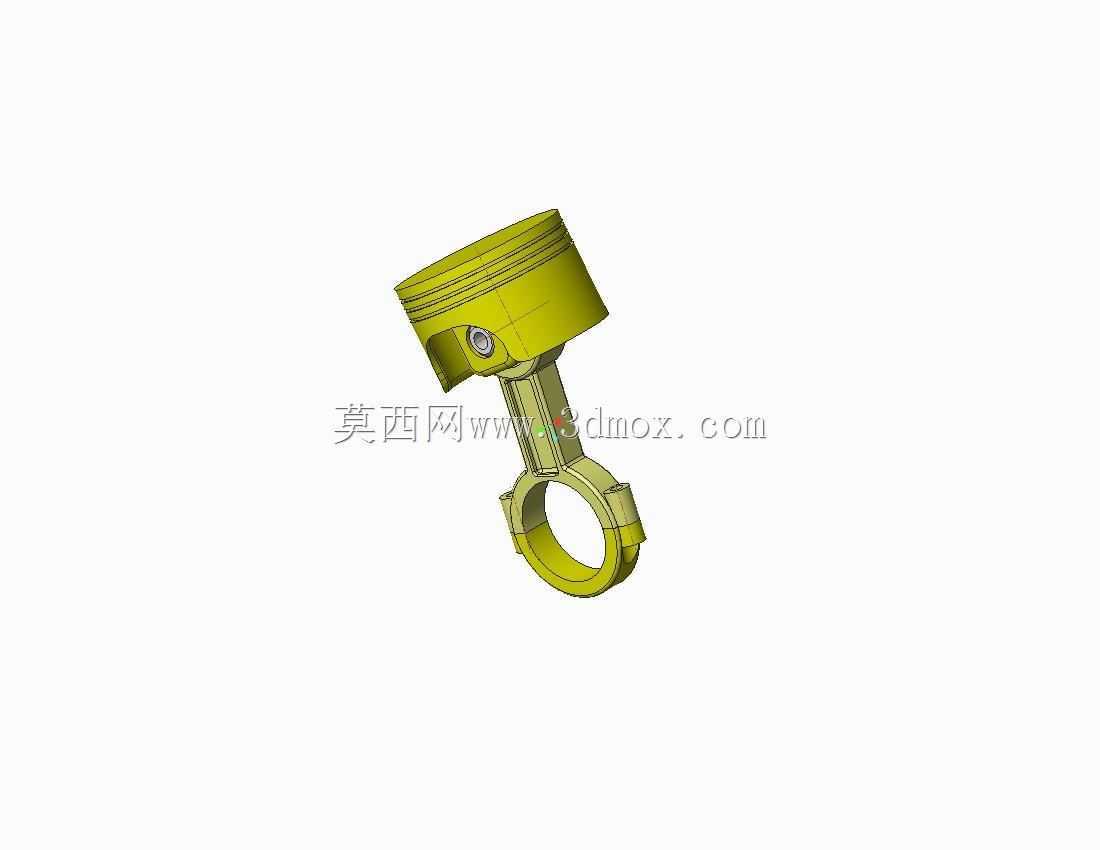

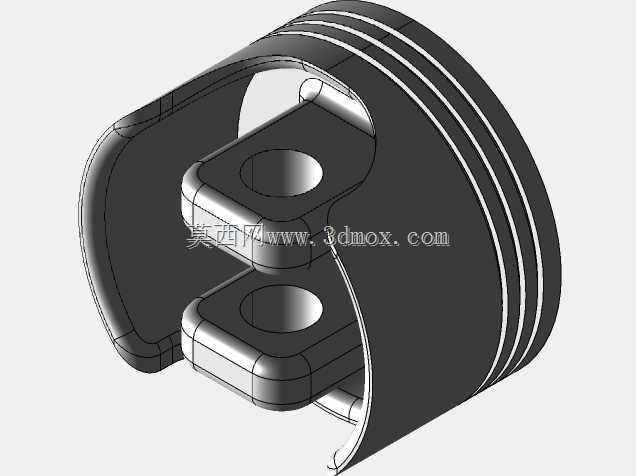

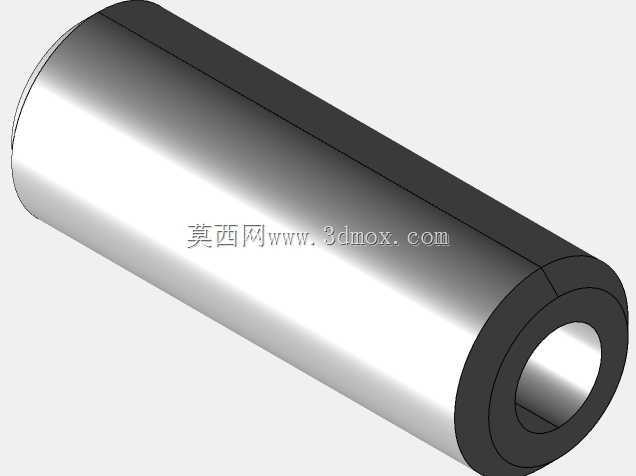

　　这套活塞连杆组件是内燃机动力输出的核心往复运动部件，日常在车用汽油机、小型通用动力机械、固定式发电机组的动力单元中都能见到它的身影，直接参与燃烧室能量到曲轴旋转扭矩的转换过程。从结构设计逻辑来看，活塞头部设置了多道环槽，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功冲程的燃气下窜到曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的宽度、深度公差直接影响整机的机油消耗率与漏气量指标。活塞销座部位做了局部加厚处理，用来承受燃气爆发压力带来的交变冲击载荷，销孔内部设计有卡簧槽，限制活塞销的轴向窜动，避免销端刮蹭气缸内壁。

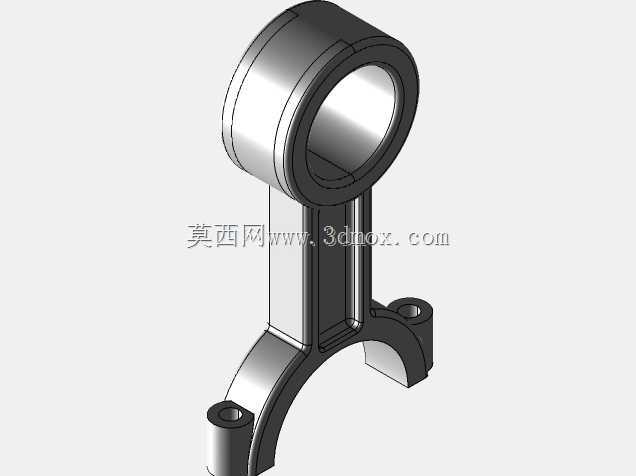

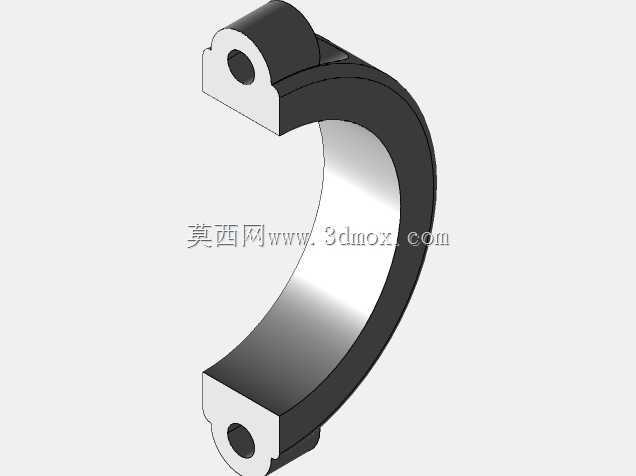

　　连杆部分采用了工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性力负载，连杆大头为剖分式结构，配套轴瓦安装位，能够与曲轴连杆轴颈紧密配合，小头端通过活塞销与活塞连接，大小头的中心距尺寸直接决定活塞的行程参数，是整机排量计算的核心边界尺寸之一。在实际装配场景中，活塞的裙部设计有微椭圆型线，用来补偿热态下活塞的热膨胀变形，避免冷态间隙过大产生敲缸异响，热态下又不会因为膨胀卡滞在气缸套内。设计过程中需要严格匹配活塞与缸套的配合间隙、活塞销与销座的配合过盈量、连杆大头与轴颈的配合间隙，这些参数直接影响整机的运转可靠性与使用寿命。

　　组件的外形尺寸需要严格适配对应排量机型的气缸直径、曲轴回转半径、燃烧室高度等安装边界，活塞顶部的凹坑形状也需要匹配燃烧室的气流组织设计，保证油气混合充分，提升燃烧效率。这类组件在工作过程中要承受高频交变的热负荷与机械负荷，建模过程中对各部位的圆角过渡、壁厚均匀性都做了对应还原，能够为后续的有限元强度校核、运动干涉仿真、装配工艺模拟提供准确的三维数模支撑，也可作为内燃机结构教学、维修拆解演示的可视化模型使用。
