流线型阀块类流体控制构件结构设计

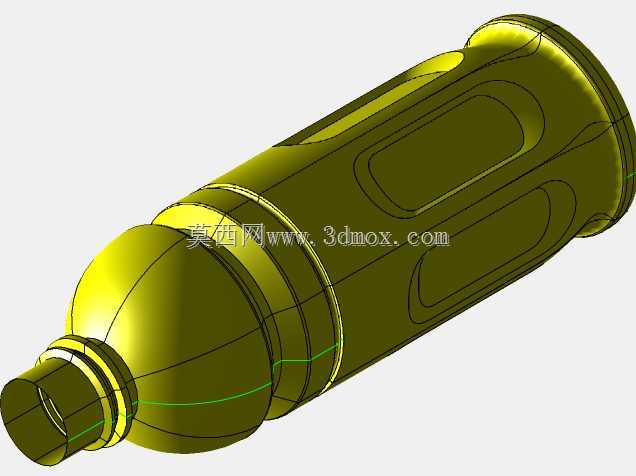

　　从实际安装边界来看，构件左端的小直径外圆段为标准管路插接端，外壁预留的两道环形凹槽用于安装O型密封圈，安装时直接插入对应规格的软管或快插接头即可完成密封衔接，无需额外加工法兰连接面，能大幅缩减现场装配的工时；右端的大直径扩口段为阀组衔接端，内壁做了高精度的光整加工，可与对应规格的阀芯组件、节流垫片直接配合，端部的环形凸台用于轴向定位，安装时通过卡箍或螺纹压帽即可完成固定，整体轴向安装长度控制在常规同通径阀块的70%左右，能适配安装空间局促的紧凑型设备舱布局。在流体输送与压力控制系统的现场调试场景里，这类流线型阀块构件往往承担着介质导流、压力缓冲与管路衔接的核心作用，不同于常规直角式阀块的生硬流道设计，该构件的外轮廓采用大圆弧过渡的回转体构型，能有效降低介质在腔体内流动时的局部阻力损失，尤其适配中低压工况下的水、乳化液、低粘度液压油等介质的输送需求，在小型液压站、民用供水支路、气动控制回路的终端衔接位置都能见到这类构件的应用。

　　设计阶段首先围绕流道压损做了多轮迭代，最初的直筒式构型在介质流速超过3m/s时，入口与腔体衔接位置会产生明显的涡流区，长期运行会导致腔壁出现气蚀损伤，后续通过将腔体中段改为渐变式扩径结构，配合外轮廓的圆弧过渡，让介质从入口小通径进入腔体后能平缓完成流速降低与流向调整，经流场仿真验证，同工况下的局部压损较初始方案降低了42%，气蚀风险区域占比从原先的18%缩减至3%以内。构件外壁的两处内凹式握持槽并非装饰结构，一方面是为了在装配时提供扳手夹持的受力面，避免安装过程中钳口损伤密封面，另一方面也能在构件运行过程中增加外壁与空气的接触面积，对于介质温度略高于环境温度的工况，能起到辅助散热的作用，降低密封件因长期高温出现老化失效的概率。

　　从结构强度层面考量，整个构件采用等壁厚设计，壁厚取值按照1.5倍额定工作压力的爆破压力要求做了校核，在1.6MPa的额定工作压力下，腔壁的最大应力远低于常用铸造铜合金或工程塑料的许用应力值，同时在入口与腔体的衔接位置做了圆角过渡，避免应力集中导致的构件开裂，即使出现短时的压力冲击，也能保证结构的完整性。在实际选型匹配时，需要注意左端插接端的外径尺寸要与连接软管的内径公差匹配，密封圈的线径要与环形凹槽的深度、宽度适配，过盈量控制在15%-20%之间即可保证密封效果同时不会出现装配阻力过大的问题；右端扩口段的内径尺寸要与配合的阀芯外径保持H7/h6的间隙配合，既能保证阀芯动作的灵活性，也能避免间隙过大导致的内泄漏问题。

　　这类构件的建模过程需要重点关注回转曲面的连续性，所有过渡位置都要采用G2连续的曲面过渡，避免后续数控加工时出现刀路顿挫，影响外壁的表面粗糙度，同时内壁的流道面要做拔模处理，若采用注塑工艺加工，拔模角度控制在1°-1.5°即可顺利脱模，若采用金属切削加工，则要预留0.2mm的精加工余量，保证内壁的光洁度达到Ra1.6的要求，减少介质流动时的沿程阻力。不同于集成式油路块的多通道设计，该构件为单流道结构，功能相对单一，但正是这种极简的结构设计，让它的通用性极强，既可以作为独立的管路缓冲接头使用，也可以作为集成阀组的前置导流单元，在小型自动化设备的流体回路、家用净水设备的管路衔接、小型气动工具的进气端等场景都能适配，不需要针对特定设备做定制化修改，能有效降低备件的储备品类，提升设备维护的效率。
