转向机构用环形限位阀块结构设计

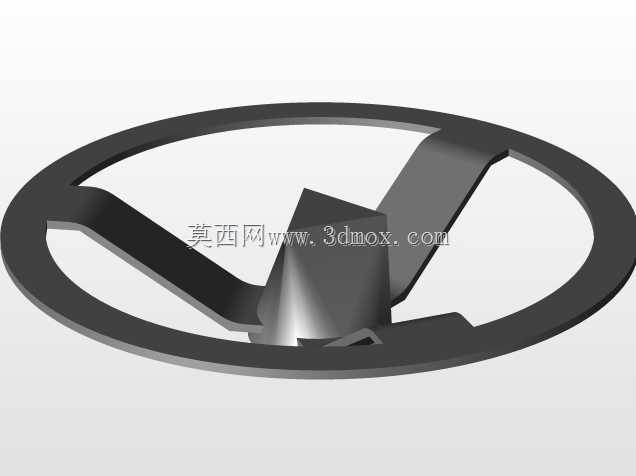

　　在工程机械、重型车辆的液压转向回路里，这类环形结构的阀块往往承担着转向角度限位、油路通断切换的核心作用，不同于常规块状安装的阀组，这种环形布局的阀件可以直接套设在转向柱的外周，不需要额外占用转向机构周边的侧向安装空间，对于布局紧凑的铰接式工程车辆、小型特种作业设备来说，这种结构能大幅压缩转向总成的整体径向尺寸，避免阀组突出在转向柱外侧和周边的车架结构、护板部件产生运动干涉。从结构设计逻辑来看，环形外圈的密封槽结构是为了嵌入O型密封圈，当阀块压装在转向阀座的安装沉孔内时，外圈的密封面可以阻断高压油液从安装配合面的间隙泄漏，不需要额外加装法兰密封垫，减少了装配时的零件数量，也降低了长期使用后密封件老化渗漏的概率。

　　中间凸起的导向块结构，是和转向阀芯的拨槽配合的，当转向柱转动到极限角度时，凸起块会推动阀芯内部的限位钢珠，切断对应侧的助力油路，避免转向油缸持续供油推到机械硬限位位置，造成机构过载、油管憋压的问题。设计这类阀块的时候，首先要匹配转向柱的外径尺寸，环形内孔的配合公差一般选H7/g6的间隙配合，既保证阀块和转向柱之间不会出现过大的旷量，导致转向限位角度出现偏差，也不会因为配合过紧造成转向转动时卡滞，增加转向操作的阻力。外圈的安装止口尺寸要和阀座的沉孔尺寸匹配，止口的轴向长度要比沉孔深度小0.1到0.2毫米，保证安装时阀块的端面能完全贴合阀座的密封端面，不会因为止口顶死造成密封面压合不严。中间凸起的导向块角度位置需要严格对应转向的左右极限角度，一般来说，常规轮式设备的转向左右极限角度各为35度左右，导向块的两个侧边角度需要根据实际的转向传动比换算，确保在轮胎转到最大转角前2度左右就触发油路切断，给液压系统留出一定的溢流缓冲空间，避免突然断油造成转向冲击。油道的布局设计上，这类环形阀块的内部油槽是沿着环形基体的内侧分布的，进油槽和回油槽之间的隔断宽度要保证至少3毫米以上，避免高压油在阀块内部出现串腔，造成转向助力不足、限位失效的问题。油槽的边缘要做0.5毫米的倒角处理，避免装配时刮伤阀芯表面的密封涂层，长期使用后造成内泄。

　　从实际应用场景来看，这类阀块除了用在轮式车辆的转向系统里，也可以适配在小型回转设备的旋转限位回路里，比如小型挖掘机的回转接头限位、高空作业平台的转台转向限位，只要是需要在旋转轴上集成油路限位功能的场景，这种环形阀块的结构都能比传统的块状阀组节省更多的安装空间，减少外接管路的数量。在建模过程中，需要重点关注环形基体的壁厚均匀性，因为这类阀块一般是采用铝合金或者铸铁压铸成型，壁厚不均会造成压铸冷却时出现缩孔、变形，导致安装后密封面平面度超差，出现渗漏问题。一般来说，环形基体的壁厚要保持在4到6毫米之间，中间凸起的导向块和基体连接的位置要做R2以上的圆角过渡，避免应力集中，在长期承受阀芯的冲击载荷后出现开裂。

　　安装边界方面，阀块装入阀座后，轴向的窜动量要控制在0.05毫米以内，所以端面的压紧弹簧刚度需要匹配，既要保证阀块能始终贴合密封端面，也不能因为弹簧压力过大造成阀块和阀芯之间的摩擦力过大，影响转向的回正性能。另外，阀块表面的粗糙度要求也有区分，和密封圈配合的外圈表面粗糙度要达到Ra1.6，和阀芯配合的内孔表面粗糙度要达到Ra0.8，其余非配合面达到Ra6.3就可以满足使用要求，不需要做过高的表面处理，控制加工成本。在做结构验证的时候，需要模拟最大工作压力下的阀块变形量，一般液压转向系统的工作压力在16MPa左右，要保证在这个压力下，环形阀块的径向变形量不超过0.02毫米，避免内孔变形后和阀芯卡滞。同时要做极限角度的触发测试，确保左右转向的限位角度误差不超过0.5度，避免出现一侧转向角度过大、另一侧角度不足的问题，影响设备的转向通过性。
