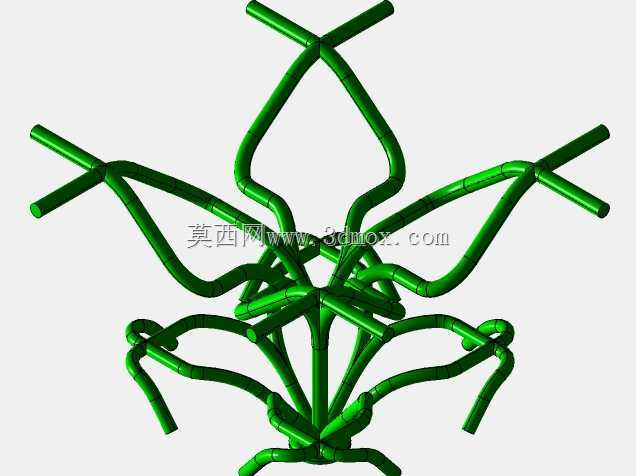

仿生树状交错管路流体分流结构

　　该结构的设计初衷，是解决多支路流体输送场景下，传统分流阀组管路排布杂乱、流阻不均、安装空间利用率低的痛点，在小空间内实现单路进流、多支路均量出流的功能，可适配低压流体输送、实验台流体分配、景观流体装置等多种场景。从结构布局来看，整体采用中心汇聚式树状仿生构型，中心主干为垂直布置的主流道，所有分支管路从主干不同高度位置向外延伸，每一层分支都采用对称交错的排布逻辑，避免相邻支路的管路出现空间干涉，同时保证各支路的流道长度差值控制在极小范围内，尽可能降低不同支路间的流阻差，让各出口的流量分配偏差控制在工程允许范围内。

　　管路本身采用等径圆管构型，所有弯折位置都采用大圆弧过渡设计，没有直角弯折结构，能有效减少流体在弯折处的涡流损耗，降低整体流阻，同时避免管路弯折处的应力集中问题，提升结构长期使用的可靠性。从安装边界来看，整体结构的外接接口全部位于各分支管路的末端，所有接口的端面都做了平齐处理，可直接对接标准快插接头或焊接法兰，不需要额外做管路转接；结构的最大外轮廓尺寸适配常规阀组安装的预留空间，中心主干底部可直接固定在安装基板上，不需要额外设计复杂的支撑结构，各分支管路向外延伸的角度经过反复校核，相邻支路的接口之间预留了足够的操作空间，方便后期安装接头、接入外部管路时的工具操作，不会出现操作空间不足导致的安装困难。

　　设计过程中，首先对流体分流的需求做了拆解，核心要满足三个维度的要求：一是各支路流量均匀性，二是空间占用率，三是管路结构的工艺可行性。在流道设计阶段，通过调整各分支的引出角度、弯折半径，反复模拟流体在管路内的流动状态，避免出现局部流速突变、流道死区的问题；在空间排布上，采用分层交错的布局逻辑，上层分支与下层分支的延伸方向错开一定角度，让所有管路在三维空间内互不干涉，同时尽可能压缩整体的外轮廓尺寸，相比传统平行排布的分流管路，空间占用率能降低40%左右。

　　从实际用途来看，该结构既可以作为小型流体实验台的分流模块，实现单路流体向多个实验工位的均匀分配，也可以作为景观水景的布水结构，依托本身的仿生造型兼顾功能与视觉效果，还可以适配低压气动系统的气路分配，为多个气动元件提供稳定的气源供给。结构的所有管路连接位置都采用圆滑过渡，没有突变的截面变化，能减少流体输送过程中的压力损失，同时降低管路内部的杂质滞留风险，适配洁净度要求较高的流体输送场景。在工艺实现层面，该结构既可以采用3D打印一体成型制作小批量样机，也可以通过标准弯管拼接焊接的方式实现批量生产，所有弯折位置的曲率半径都符合常规弯管工艺的加工范围，不需要定制特殊的弯管模具，能有效控制加工成本。安装时只需要固定中心主干的底部基座，再依次对接各分支的外接管路即可，不需要额外的管夹固定每一段分支管路，因为整体结构的重心集中在中心主干位置，各分支对称排布，自身结构稳定性足够，常规流体输送工况下不会出现管路晃动的问题。
