十字型阀块集成安装结构三维设计

该阀块结构主要应用于中小流量液压控制系统的油路集成场景，常见于小型工程机械液压站、自动化生产线液压动力单元、专用设备液压执行回路中，替代传统分散式管路连接方案，减少管路接头数量与油路泄漏点，压缩液压系统整体安装空间。从实际使用场景来看，这类集成阀块多安装在液压站阀组安装面或设备本体的液压动力舱内，需要兼顾油路导通、元件承载、安装固定三类核心功能，设计时需要同步匹配液压阀件的安装孔位、油路通径、安装空间边界，避免与周边管线、结构件产生干涉。

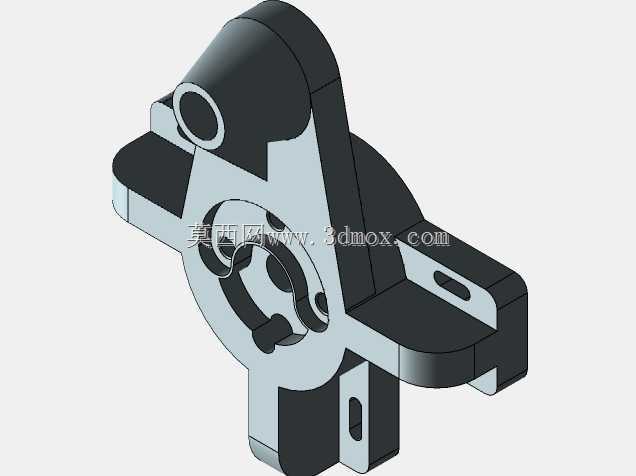

结构设计上采用十字型外延安装布局，主体为中心圆形油路集成腔体，四个方向延伸出带安装孔的固定支耳，其中两个支耳开设长圆形腰型安装孔，另外两个支耳开设圆形定位孔，安装时可通过腰型孔微调安装位置，补偿安装面的加工误差，降低安装面的平面度加工要求。中心腔体上部设置斜向伸出的阀件安装接口，接口内孔加工有密封槽与定位台阶，可直接安装插装式液压阀或油路堵头，接口外圆的圆柱面可作为安装定位基准，保证阀件安装后与阀块本体的同轴度，避免阀件安装偏斜导致的密封失效问题。中心腔体正面设置环形油路连通槽，槽内分布三个对称的油路导通孔，分别对应进油、回油、工作油三条油路，孔口位置做倒角处理，避免安装密封件时切损O型圈，环形槽的深度与宽度匹配标准O型密封圈的压缩量要求，保证油路对接后的密封性能。

从安装边界尺寸来看，该阀块整体外接轮廓控制在120mm×120mm×80mm范围内，四个支耳的安装孔中心距为90mm，适配行业内通用的标准阀组安装面板孔位，不需要额外加工过渡安装板即可直接替换同规格的传统阀块。上部斜向接口的轴线与阀块安装面呈45度夹角，接口中心距安装面的高度为65mm，预留了足够的扳手操作空间，安装阀件时不需要拆除周边其他元件即可完成拆装作业。支耳的厚度设置为8mm，采用整体铣削加工成型，材料选用6061铝合金，在保证结构强度的前提下降低整体重量，同时铝合金材料的导热性能优于钢材，可在系统运行过程中带走部分油路热量，降低液压系统的温升。

设计过程中优先考虑了加工工艺性，所有外露棱边均做R1圆角处理，避免加工与安装过程中锐边划伤操作人员，所有安装孔与油路孔的加工基准统一为阀块底面，一次装夹即可完成大部分孔系的加工，减少装夹次数带来的形位公差累积。油路孔的相交位置做了清根处理，避免油路内残留铁屑与杂质，影响液压系统的清洁度，安装支耳的受力位置做了局部加厚处理，在螺栓锁紧时不会出现支耳变形断裂的问题。实际应用中，该结构可根据系统需求在斜向接口安装溢流阀、单向阀、节流阀等不同功能的插装元件，通过中心腔体的内部油路实现不同阀件之间的油路连通，省去了外部连接管路，不仅降低了管路成本，还缩短了油路长度，减少液压系统的压力损失，提升系统响应速度。针对不同的使用工况，还可以在支耳的腰型孔内加装减震垫圈，降低设备运行过程中振动对阀块密封性能的影响，延长密封件的使用寿命。
