阀块用多接口铰接连接支座结构

在工业流体控制管路系统中，阀组的安装固定与油路转接往往需要兼顾结构刚性与管路布局的灵活性，这类多铰接点的连接支座，是阀块集成安装时常用的结构件。日常做阀组集成设计时，经常会遇到阀块需要同时对接多方向硬管、且安装空间受限的工况，比如小型液压站的阀组排布、设备内嵌式流体控制单元的装配，这类支座的作用就是在不额外增加安装底板厚度的前提下，为阀块提供稳定的支撑，同时预留多个铰接式管路接口的安装位，避免管路弯折应力直接作用在阀块本体上。

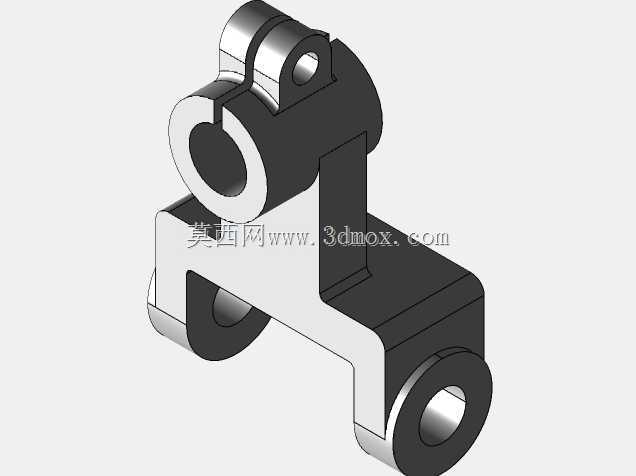

从结构功能来看，这个零件的三个带衬套的铰接孔分别对应三个不同方向的管路或连杆连接位，上部的同轴双孔位用于对接阀块的进出油口铰接接头，侧面垂直方向的孔位用于固定旁通油路的管接头，下部的斜向支撑臂延伸出的孔位则用于将整个阀组总成固定在设备的安装基座上。设计时特意将支撑臂做成L型弯折结构，而非整块实体结构，一方面是为了给下方的管路接头预留扳手操作空间，方便现场装配时拧紧铰接接头的锁紧螺母，另一方面也能在保证整体结构刚性的前提下降低零件自重，减少对安装基座的载荷。

做这类零件的结构设计时，首先要确认的是各个铰接孔的同轴度与位置度公差，因为铰接接头内部带有密封件，如果孔位偏差超过0.1mm，装配后就会出现密封面贴合不严导致的渗漏问题。三个铰接孔的内孔都预留了衬套压装余量，衬套采用锡青铜材质，既可以减少铰接接头转动时的磨损，也能在长期使用出现磨损后直接更换衬套，无需更换整个支座，降低后期维护成本。零件的主体壁厚做了差异化设计，铰接孔周围的壁厚加厚到8mm，承受安装锁紧力的部位做了局部加强筋，而支撑臂的非受力面则适当减薄，避免材料浪费。

关于安装边界，这个支座的整体安装包络尺寸控制在120mm×80mm×90mm范围内，上部双铰接孔的中心距为32mm，适配市面上通用的6通径阀块安装接口，下部安装孔的中心高距离基座安装面为65mm，预留了足够的空间布置下方的低压回油管路。安装时需要注意，支座与阀块的结合面需要做平面度处理，平面度公差控制在0.05mm以内，避免装配后阀块出现倾斜导致的阀芯卡滞问题。各个铰接孔的端面都做了1×45°的倒角，既方便衬套压装，也能去除加工毛刺避免划伤密封件。

在实际应用场景中，这类支座多用于中小型液压设备的控制阀组、气动阀岛的集成安装，比如小型工程机械的操纵阀组、自动化生产线的气动控制单元，相比整块式的安装阀块，这种带支撑臂的铰接支座可以让管路布局更加灵活，能够适配设备内部不规则的安装空间，减少管路的弯折角度，降低管路沿程压力损失。设计过程中还做了受力仿真验证，在额定16MPa的工作压力下，支座的最大变形量不超过0.03mm，完全满足管路密封的变形量要求，铰接孔部位的最大应力远低于材料的屈服强度，长期使用不会出现塑性变形。

零件的加工工艺采用锻坯成型后数控铣削加工，相比铸件材质，锻件的内部组织更加致密，能够承受更高的管路冲击载荷，加工时先以基座安装面为基准加工下部安装孔，再以下部安装孔为定位基准加工上部的两个铰接孔，保证各个孔位的位置精度，最后做表面氧化处理，提升零件的防锈能力，适配工业车间的复杂使用环境。
