弯管式流体导流管件结构设计方案

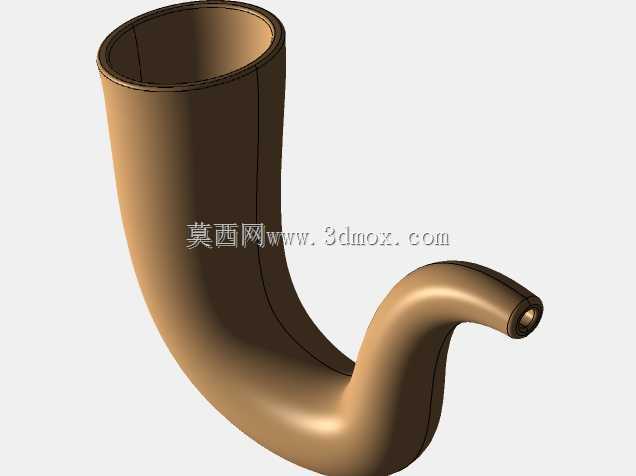

　　在流体输送管路的阀组集成设计场景中，这类弯管式导流构件是阀块系统里调整介质流向、衔接不同通径管路的核心配套零件，常见于液压阀组、工艺流体控制阀组的集成布局中，用来解决阀块安装空间受限、管路走向需要避让周边设备结构的实际问题。不同于标准等径弯头的设计，该构件采用变径弯曲结构，入口端为大口径直段，出口端收窄为小口径接口，弯曲段采用大曲率平滑过渡设计，能够有效降低介质流经转向位置时的局部阻力损失，减少湍流产生的概率，避免长期运行过程中弯管位置出现冲蚀磨损、气蚀损伤等问题。

　　从结构设计逻辑来看，该构件的入口直段预留了足够的密封配合长度，可直接与阀块的输出接口通过焊接、卡套或者法兰形式完成连接，直段部分的圆柱度公差需要控制在IT7级以内，保证配合面的密封性能，避免介质在高压输送工况下出现渗漏。弯曲段的壁厚设计采用了等强度原则，弯曲外侧的壁厚略大于内侧壁厚，抵消弯制过程中外侧壁厚减薄带来的强度下降问题，同时内壁做了平滑过渡处理，没有台阶、锐角等容易造成介质滞留的结构，对于输送含有微小固体颗粒的流体工况，也能减少颗粒在管壁处的沉积，降低管路堵塞的风险。

　　出口端的小口径接口设计了定位止口结构，能够与下游的小通径管路或者控制元件快速定位对接，接口的端面垂直度公差控制在0.02mm以内，保证对接时密封件能够均匀受压，不会出现偏载导致的密封失效。在安装边界方面，该构件的整体弯曲轮廓做了干涉校验，弯曲半径的设置既满足流体阻力的设计要求，也控制了整体的安装占用空间，在阀块周边布局紧凑的场景下，不需要额外调整其他阀件的安装位置就可以完成装配，入口轴线与出口轴线的空间夹角经过精准计算，能够适配阀块侧出流、向下游低位设备输送介质的布局需求，不需要额外增加转接接头，减少了管路系统的潜在泄漏点。

　　从实际使用场景来看，这类导流构件不仅可以应用在工业液压阀组的油路导流中，也可以适配净水设备、化工流体输送阀组的管路转向需求，针对不同的输送介质压力等级，可以通过调整管壁厚度、更换对接接口的密封形式来适配1.6MPa到16MPa不等的工作压力区间。建模过程中，弯曲段的曲面采用多段样条曲线拟合生成，保证曲面的曲率连续，不会出现局部曲率突变导致的应力集中问题，两端接口的配合面都做了安装倒角处理，方便装配过程中快速导入配合位置，也能避免安装时刮伤密封件。整个构件的结构没有复杂的异形内腔，既可以采用金属棒料通过数控弯制配合机加工的方式生产，也可以采用铸造工艺批量成型，后续只需要对两端配合面做精加工就可以满足使用要求，生产工艺性较好，不需要定制复杂的专用工装就可以完成加工。在阀组系统的管路共振防控设计中，该构件的弯曲结构自身具备一定的形变余量，能够吸收管路系统中产生的小幅振动，减少振动传递到阀块主体的幅度，提升整个阀组运行的稳定性，降低长期振动导致的紧固件松动、密封件疲劳失效的概率。
