C型槽式安装限位定位工装结构

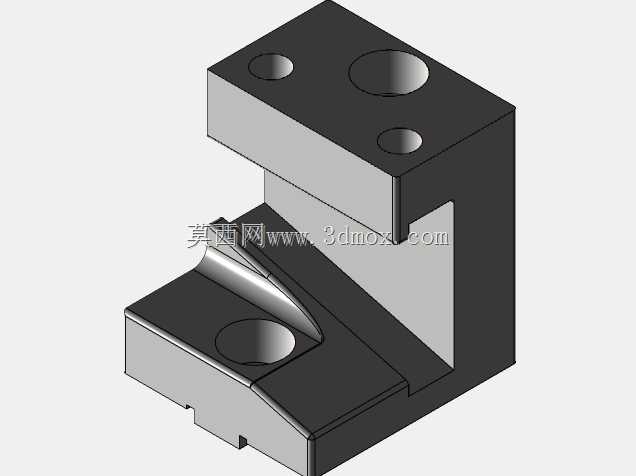

　　在工装夹具、非标自动化生产线的工位定位场景中，这类C型开口结构的定位块是十分常见的功能零件，主要承担工件侧向限位、安装基准定位、执行元件行程阻挡的作用，区别于整块式的定位挡块，开口式的结构设计能够在保证结构刚性的前提下，为待加工或待装配的工件留出足够的操作避让空间，避免夹具与工件、加工刀具之间发生运动干涉。从结构设计逻辑来看，该零件整体采用一体式铣削成型的加工方案，主体为L型叠加的块状结构，上部凸台区域开设三个不同孔径的光孔，其中大直径孔为定位销配合孔，用于和设备机架上的定位销实现精准对位，保证零件安装后的位置精度，两个小直径孔为沉头安装孔，可穿入内六角螺栓将整个定位块锁紧固定在设备安装基板上，沉头结构能够保证螺栓头部完全埋入零件表面，不会突出平面造成后续工件放置时的干涉。

　　下部基座区域同样开设一个圆形沉孔，该孔可用于安装缓冲垫、硬质合金限位头或者磁性吸附元件，根据实际工位的需求灵活配置功能组件，开口内侧的斜面结构是经过受力优化的导向面，当工件沿输送线进入工位时，该斜面能够引导工件滑入预设的定位位置，抵消工件输送过程中产生的位置偏差，避免硬碰撞对工件表面造成划伤。从安装边界来看，该零件的底部安装面为全平面加工，平面度公差控制在0.02mm以内，能够与设备安装基板实现完全贴合，不会出现安装翘曲的问题，零件的整体高度、开口深度、各孔位的中心距都经过严格的尺寸链校核，上部凸台的外侧面与下部基座的内侧面平行度公差控制在0.015mm范围内，保证定位基准的一致性。

　　在实际应用中，这类定位块常被用于冲压生产线的工件出料端定位、装配工位的工件侧向挡停、检测工位的基准面定位，相比焊接式的挡块，一体式铣削成型的结构抗冲击性能更强，在长期承受工件反复碰撞的工况下不会出现焊缝开裂、位置偏移的问题，零件的棱角处都做了小尺寸的倒角处理，既能够去除加工毛刺避免安装时割伤操作人员，也能够在装配时起到导向作用，方便零件快速对位安装。开口区域的宽度尺寸根据常见工件的厚度范围设计，能够兼容一定尺寸范围内的工件定位需求，不需要针对每一种工件单独更换定位元件，减少了生产线换型时的工装调整时间。

　　零件的材质通常选用45号钢经调质处理，表面做发黑防锈处理，在磨损较快的工况下也可以更换为Cr12MoV材质经淬火处理，提升接触面的耐磨性能，延长零件的使用寿命，各安装孔的位置精度直接决定了零件的重复安装精度，因此在加工时孔位的位置度公差控制在φ0.02mm以内，即使多次拆装也能够保证定位位置的一致性，不需要重新校准工位基准。
