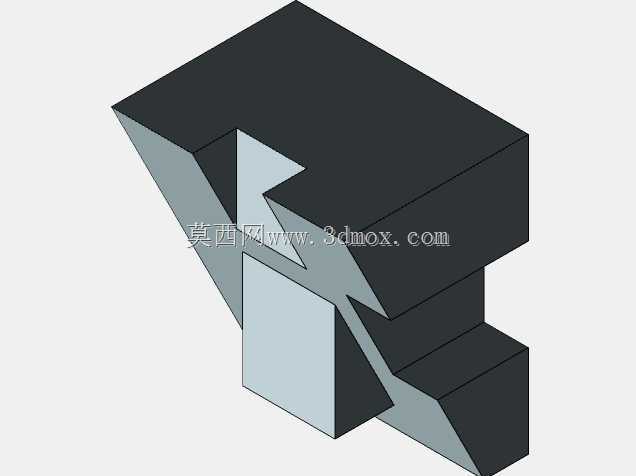

互锁拼接式楔形阀块结构设计

　　从实际工况适配角度来看，这类楔形互锁结构尤其适用于大流量高压液压回路的阀组搭建，高压油液在阀块内部流道传递时会产生持续的脉冲振动，传统平面拼接结构在长期振动下容易出现连接螺栓松动、结合面渗油的问题，而楔形咬合结构可将振动产生的横向剪切力转化为沿斜面的法向压紧力，相邻阀块咬合越紧，结合面的密封压合应力越均匀，能有效减少长期运行后的密封失效风险。设计过程中首先明确了阀块的安装边界约束，整体采用等截面矩形基体作为基础，楔形咬合齿的倾斜角度经过反复校核，最终选取的角度既可以保证拼接时的导向顺滑性，避免安装过程中出现卡滞，又能防止运行过程中受油压脉冲影响出现咬合脱开的情况。在液压流体控制回路的搭建场景中，阀块作为集成油路的核心承载构件，其结构拼接的可靠性直接决定整套阀组的密封性能与运行稳定性。本次设计的互锁拼接式楔形阀块，针对多回路集成阀组的模块化组装需求，摒弃传统平面拼接加螺栓紧固的单一连接形式，采用楔形斜面互锁的咬合结构，让相邻阀块在拼接时可通过斜面的导向作用自动对齐安装基准，无需额外定位销即可完成初步定位，大幅降低现场组装时的对位调整难度。

　　咬合齿的配合面预留了统一的密封槽安装余量，可适配常规规格的O型密封圈与矩形密封垫，无需针对拼接结构单独定制异型密封件，降低后期维护的配件采购成本。从功能特性上看，这种拼接结构支持多段阀块的自由组合，设计人员可根据实际回路的阀件安装数量，灵活选取对应段数的阀块进行拼接，无需针对每一种回路配置单独加工整块式阀块，能有效缩短非标液压站的设计加工周期。楔形结构的受力面做了等厚度强化处理，避免高压工况下咬合齿出现应力集中导致的结构变形，阀块基体的流道开孔位置均避开了楔形咬合的受力区域，防止钻孔加工破坏互锁结构的整体强度。

　　在安装适配层面，阀块的外轮廓基准面保持统一的平面度公差，拼接完成后整体的安装底面可直接贴合液压站的安装面板，无需额外进行二次铣削加工找正，侧面的阀件安装面也保持齐平，方便电磁阀、溢流阀、节流阀等标准液压阀件的直接安装，不会出现相邻阀块安装面错位导致阀件无法贴合的问题。针对现场维护的需求，这种楔形互锁结构的拆解也十分便捷，只需沿拼接反方向施加平行于斜面的顶出力即可完成拆分，无需像传统螺栓连接结构那样逐个拆除紧固件，大幅降低故障阀段的更换效率，减少液压设备停机维护的时间。

　　结构设计时还考虑了加工工艺的可行性，楔形咬合面的角度可通过常规三轴铣床一次装夹加工完成，无需多轴联动的复杂加工工序，普通机械加工车间即可完成生产制造，不会额外增加阀块的加工成本。咬合齿的根部做了圆角过渡处理，避免淬火处理时出现应力集中导致的裂纹，同时也能减少组装过程中锐角磕碰造成的配合面损伤。在流道布局上，每一段阀块内部的流道都做了正交贯通设计，拼接后相邻段的流道可自动对齐，流道结合处的密封槽与楔形咬合面保持固定的位置公差，确保拼接后流道的通流截面无突变，减少油液在流道内的压力损失，降低液压系统运行过程中的发热与能耗。
