阀块组合拼接式结构练习三维建模

　　在液压阀组的实际装配场景里，这类拼接式块体结构是阀块集成设计阶段常用的练习载体，很多刚接触液压集成块设计的工程师，都会从这类拆分式块体的拼接练习入手，摸透阀块安装时的空间避让、配合面贴合要求。日常做液压站阀组排布的时候，经常会遇到单个阀块尺寸过大，加工时内部流道交叉钻孔容易出偏差，或者安装空间受限需要拆分阀块再拼接固定的情况，这类拆分式的块体结构，就是把原本集成在一个阀块上的安装面、固定孔位拆分成几个独立块体，再通过定位销、连接螺栓拼成整体，既降低单个块体的加工难度，也能适配狭窄安装空间里的阀组布置需求。

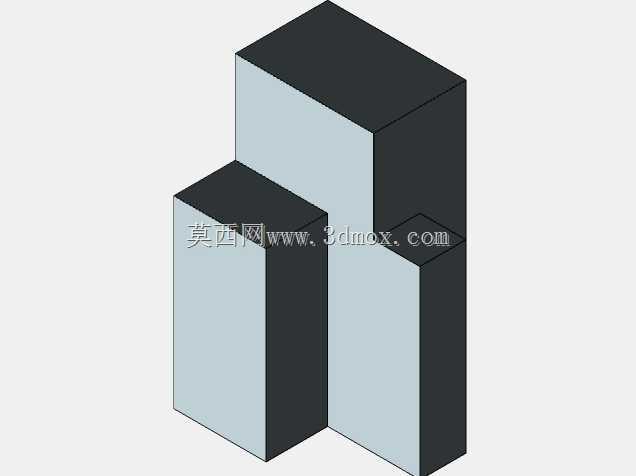

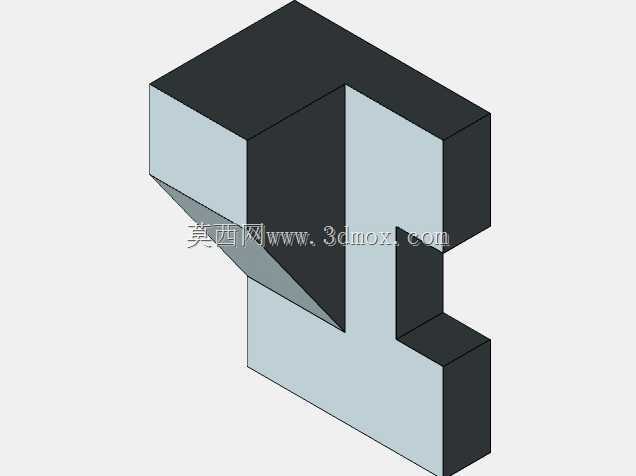

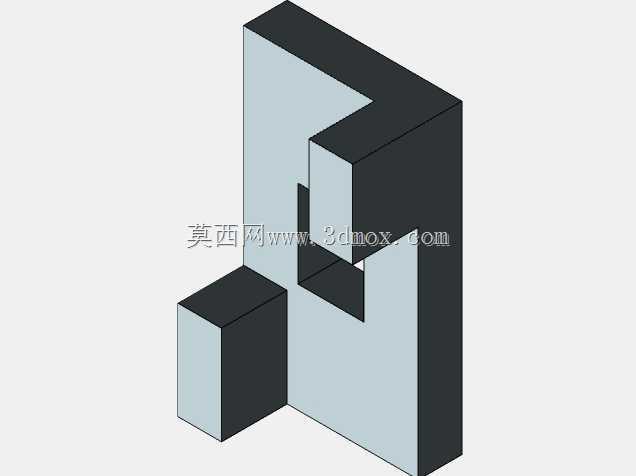

　　从结构本身来看，这个拼接块体采用了凹凸嵌合的配合形式，突出的块体部分和凹入的卡槽之间做了小间隙配合设计，实际装配时不需要额外修配就能顺利嵌合，嵌合面的接触面积经过计算，能承受阀组工作时的液压冲击载荷，不会因为长期振动出现拼接错位。设计这类结构的时候，首先要考虑的是安装边界的限制，很多液压站的阀组安装位是在油箱顶面或者设备机架的预留槽里，整体式阀块如果高度或者宽度超出预留空间，就没法顺利吊装就位，拆分后的块体可以分块吊装就位后再拼接固定，单个块体的重量控制在人工可搬运的范围内，不需要动用大型吊装设备，现场安装的灵活性更高。其次要考虑配合面的密封问题，虽然这个是练习用的结构模型，但实际工程应用里，拼接的阀块配合面之间需要加工密封槽，安装O型密封圈防止液压油渗漏，所以在建模的时候就要提前预留密封槽的位置，保证拼接后密封槽的对齐度，不会出现密封圈压偏导致的泄漏问题。另外，块体上的固定孔位排布也有讲究，连接螺栓的位置要尽量靠近拼接面的边缘，保证拼接面的压紧力均匀，不会出现局部压紧力不足导致的渗油情况，同时螺栓孔的深度要考虑螺栓的拧入深度，避免螺栓过长顶到块体内部的流道，或者过短导致连接强度不足。

　　从外形尺寸来看，这类拼接阀块的总高度一般不会超过300mm，宽度根据阀组的通径大小调整，单个拆分块体的重量控制在25kg以内，方便现场工人搬运安装，拼接后的整体平面度要控制在0.02mm以内，保证上面安装的液压阀底面能完全贴合，不会因为安装面不平导致阀件密封失效。在做这类结构的三维建模时，首先要确定整体的安装基准面，把拼接后的整体底面作为安装基准，再拆分各个块体的轮廓，拆分的时候要注意内部流道的走向，尽量把同一油路的孔道布置在同一个块体上，减少拼接面之间的油道连通数量，降低泄漏风险。同时要考虑加工工艺性，单个块体的外形尽量规则，减少复杂的斜面或者曲面加工，降低铣削加工的难度，内部的钻孔要避免出现斜孔，尽量采用垂直或者水平的直孔，方便深孔钻加工。很多新手在做这类拼接阀块设计的时候，容易忽略拼接面的定位销设计，实际装配时如果没有定位销，仅靠螺栓连接，很容易在阀件安装拧紧的时候出现块体错位，导致内部油道不对中，出现通油不畅甚至堵死的情况，所以在建模的时候就要在拼接面的对角位置布置两个圆锥定位销，保证块体拼接时的定位精度，重复拆装也能保证位置精度不出现偏差。

　　另外，块体的棱边都要做倒角处理，不仅是为了去除加工毛刺，也能避免安装时划伤工人的手套或者密封件，吊装用的螺纹孔要布置在块体的重心位置，方便吊装时保持块体平衡，不会出现倾斜磕碰的情况。这类拼接结构除了用在液压阀块上，在一些工装夹具的基座设计里也会用到，当工装基座太大没法整体加工的时候，就采用分块加工再拼接的方式，既能保证整体的结构刚性，又能降低加工成本和运输难度。做这类结构的建模练习，核心是要理解拆分设计的逻辑，不是随便把一个整体切成几块就行，而是要结合加工能力、安装条件、使用工况来确定拆分的位置和配合形式，每个拆分面的选择都要有对应的工程依据，比如要避开内部的主要受力位置，要方便密封件的安装，要保证连接螺栓有足够的布置空间。很多时候现场安装空间局促，整体式的构件没法从设备的检修口送进去，就必须采用分块拼接的设计，提前在三维模型里模拟分块后的吊装路径、拼接顺序，验证每个块体都能顺利通过检修通道，就位后能顺利完成拼接固定，避免到了现场才发现构件尺寸太大装不进去，造成返工浪费。
