阀块集成式多通流道结构练习件

做液压系统集成设计快八年，这类阀块结构的练习建模，其实是刚入行时绕不开的基本功，很多新人刚接触液压集成回路时，总觉得阀块就是个掏孔的方块，真上手拆过现场阀台、处理过串油泄漏问题才明白，每一道流道的走向、孔深的控制、壁厚的预留，全是跟实际工况绑死的。先从实际应用场景说，这类多通口阀块一般用在中小型液压站的阀组集成区域，替代原先分散布置的管路连接，把溢流阀、单向阀、节流阀这些元件直接装在阀块的安装面上，省去大量外接油管和管接头，既能缩小整个液压站的占用空间，也能减少管路接头带来的泄漏点，在机床液压夹紧系统、小型工程机械的执行元件控制回路里特别常见，尤其是设备安装空间受限的场合，集成阀块的优势比分散管路要明显得多。

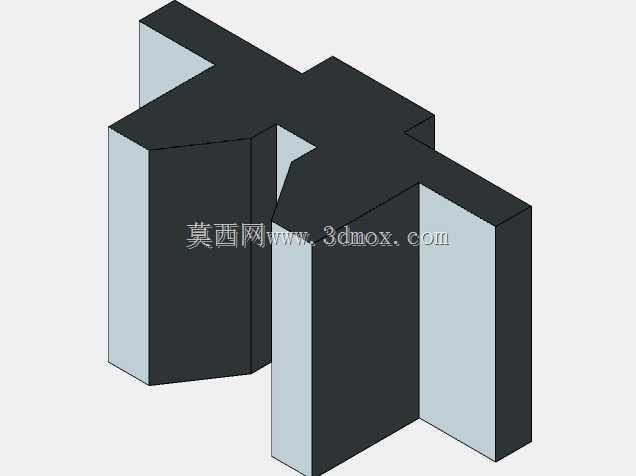

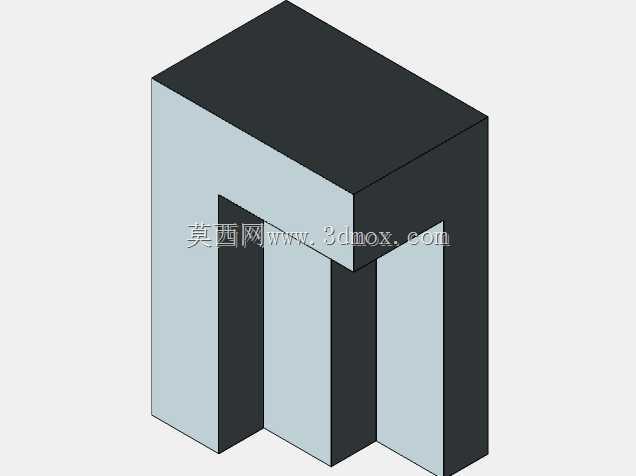

再说到实际用途，这个练习件的结构是典型的多通流道集成基体，三个竖向的通槽对应不同的流道分隔，顶部的平面是阀件安装面，加工的时候要先保证安装面的平面度，不然阀件装上去密封件压合不均匀，用不了多久就会出现外泄漏。设计这类结构的时候，首先要梳理清楚回路里的油液走向，进油口、回油口、工作油口的位置要跟外接管路的排布方向匹配，避免安装的时候管路跟周边设备构件干涉，流道的孔径要根据通流流量计算，不能随便掏孔，孔径太小会造成油液流速过高，带来不必要的压力损失，还容易在流道拐角处产生紊流，加剧系统发热；孔径太大又会削弱阀块整体的结构强度，高压工况下容易出现阀体变形甚至开裂的问题。

从设计思路上讲，做这类阀块建模的时候，第一步不是直接拉伸方块掏孔，而是先把要安装的所有阀件的安装尺寸、油口位置、密封槽尺寸全部整理成参数表，先定好各个阀件在安装面上的排布位置，优先把高压回路的流道做短，减少压力损失，回油道的孔径可以适当放大，降低回油背压。流道之间的壁厚必须留够安全余量，一般液压系统工作压力在16MPa的时候，流道间的壁厚至少要留3mm以上，高压系统还要根据材料的抗拉强度做强度校核，绝对不能出现钻通串腔的问题，一旦高压油和回油道串了，整个回路的压力就建不起来，执行元件会出现动作无力甚至误动作的情况。这个练习件的外形是规整的长方体结构，三个竖向分隔的槽道其实是模拟不同压力级的流道分隔，实际生产中这类阀块一般用45号钢锻件做毛坯，加工完流道之后要做去毛刺处理，尤其是流道相贯的位置，残留的铁屑一旦被油液冲进阀件里，很容易卡坏阀芯，造成阀件失效，之后还要做表面氧化或者镀锌处理，提升防锈能力。

说到安装边界，这类阀块的安装孔一般布置在底座的四个角，安装的时候要保证安装基面的平面度误差不超过0.02mm/100mm，跟阀台连接的时候要加密封垫或者O型圈，外接油口的位置要预留出管接头的安装空间，扳手操作的空间也要提前留出来，不然现场装拆管接头的时候会被周边结构挡住，根本没法下手。很多新人做建模练习的时候只看外形像不像，忽略了这些实际安装和加工的细节，真到出加工图纸的时候才发现，要么是流道斜度不对加工的时候钻头会偏，要么是孔的位置太靠边，攻丝的时候边缘会崩裂，要么是安装空间留得不够，现场根本装不上。其实这类练习的核心不是把方块掏几个槽做个样子，而是通过建模把阀块设计里的工艺要求、工况要求、安装要求全部融入进去，比如流道的拐角处尽量做平滑过渡，减少油液的压力冲击，高压油口的位置尽量不要布置在阀块的薄壁位置，长期受压力脉冲影响容易出现疲劳裂纹。另外还要考虑工艺孔的封堵，很多流道为了加工方便会钻工艺孔，加工完之后要用钢球或者螺塞堵死，封堵的位置要保证密封可靠，不能在高压下出现漏油，这些细节都是建模的时候就要提前考虑到的，不是等加工的时候才临时想办法。平时在现场拆换阀块的时候也见过不少因为设计时考虑不周出的问题，比如有的阀块把溢流阀的回油道跟主回油道做的太近，回油背压高的时候会造成溢流阀调定压力不稳；有的阀块安装面的密封槽深度做的不对，密封圈压缩量不够，开机就漏油；还有的流道内部没清理干净，铁屑卡进换向阀里，造成阀芯卡滞，设备突然停机。所以说哪怕是练习用的建模，也要带着工程思维去做，每一个结构、每一个尺寸都要有对应的依据，不是凭感觉画个形状就行，毕竟三维建模最终是要服务于实际生产和设备运行的，脱离了工艺和工况的模型，哪怕外形做的再好看，到了现场也没法用。
