带安装底座的筒状支撑连接结构件

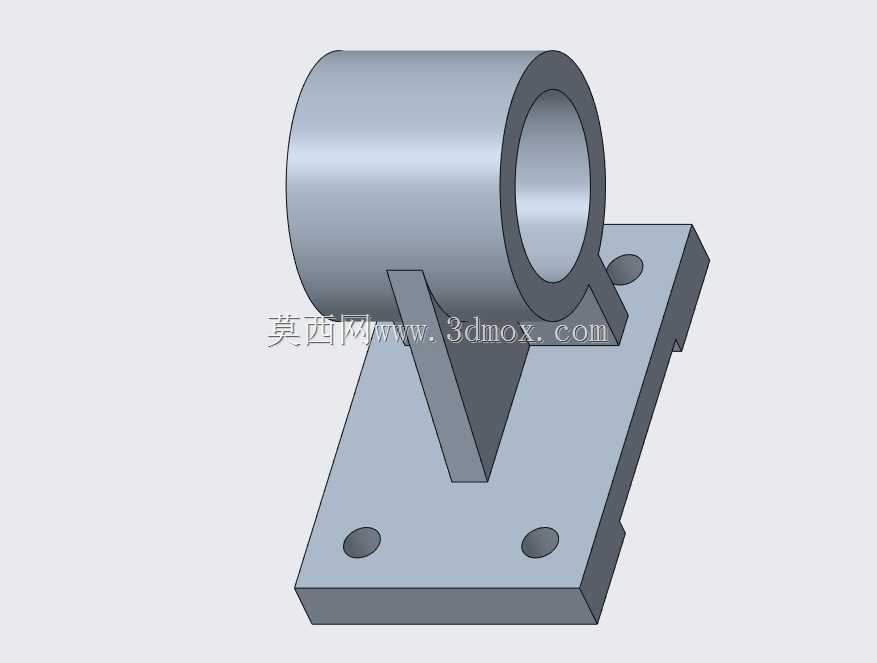

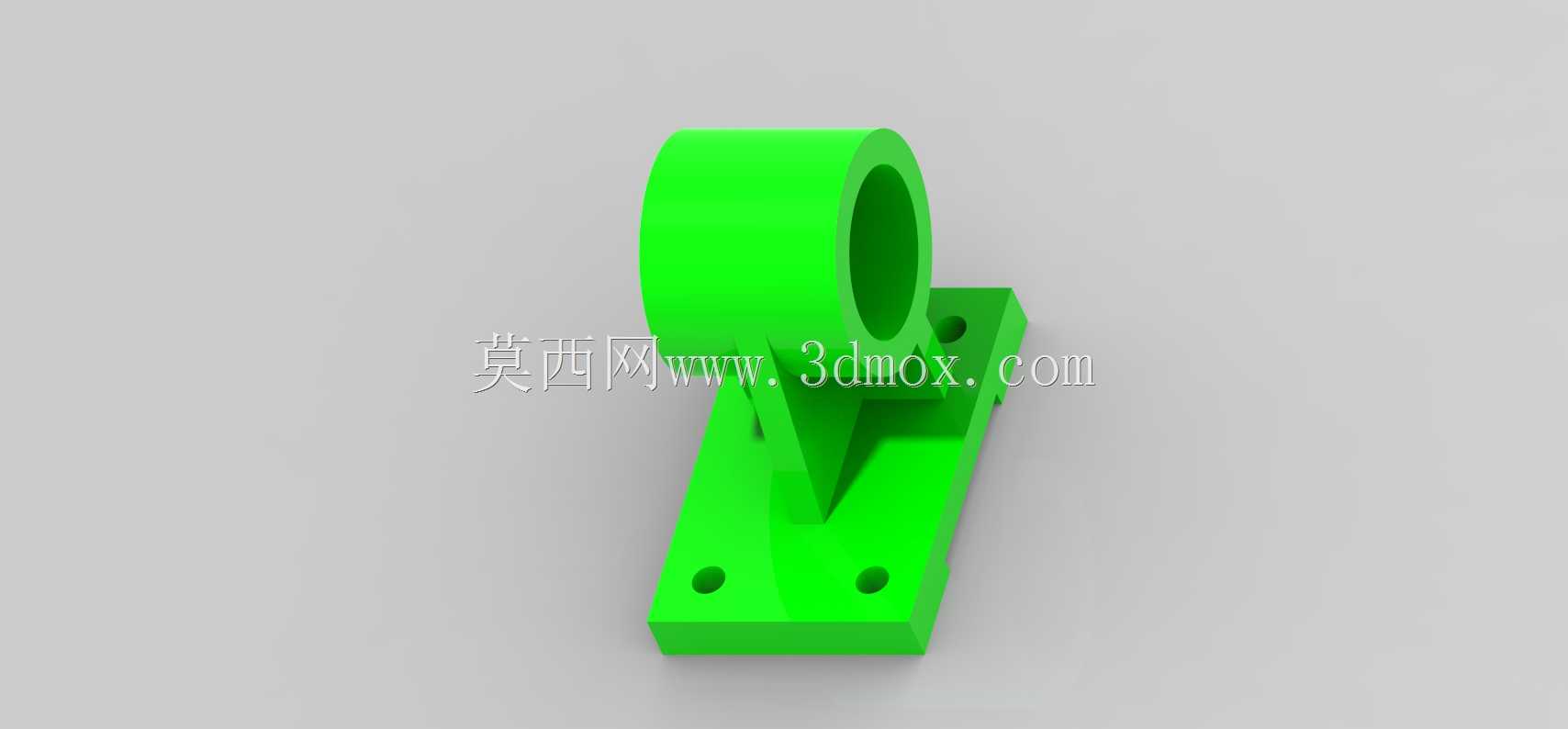

　　在工业流体控制、小型气动液压回路的阀组集成场景里，这类带安装底座的筒状支撑连接结构，是阀块周边管路、传感元件或执行部件的常用固定载体，很多刚接触三维建模的从业者，都会把这类结构作为基础建模练习的典型案例，因为它涵盖了拉伸、切除、筋特征、孔特征这些最常用的建模指令，同时也贴合实际工业场景的零件设计逻辑。从实际应用来看，这类结构件通常会安装在阀块的旁侧安装面，上方的筒状结构用来穿装导向轴、流体导管或者小型传感元件的探测杆，侧面的三角形加强筋是为了抵消筒状部件承受的径向载荷，避免悬臂结构在长期受载后出现根部断裂或者形变超差的问题。

　　底座上的两个沉头安装孔，是用来穿装内六角螺栓，将整个支撑件固定在阀块或者设备安装基板上，沉孔的设计可以让螺栓头部完全埋入底座平面，不会突出表面干涉其他周边部件的安装，这也是机械结构设计里很基础的安装避让设计思路。在做这类零件的设计时，首先要确认上方筒体内径与穿装部件的配合公差，如果是穿装导向轴做滑动支撑，筒体内壁需要预留合适的配合间隙，同时要考虑加装无油衬套的壁厚空间，很多新手建模时容易忽略衬套的安装余量，直接按轴径做筒体内孔，后期加工装配时就会出现装不进去或者间隙过大晃动的问题。底座的安装孔间距需要和阀块上预设的安装螺纹孔位置严格对应，孔位公差一般控制在±0.1mm以内，避免安装时出现孔位错位无法穿装螺栓的情况，底座的厚度需要根据整个支撑件的受载情况计算，若上方筒状部件承受的径向载荷超过50N，底座厚度建议不小于8mm，防止螺栓锁紧时底座出现翘曲变形。侧面的加强筋厚度一般取底座厚度的0.7-0.8倍，筋的两侧需要做不小于R1的圆角过渡，一方面是减少加工时的应力集中，另一方面也能避免铸造或者3D打印时出现壁厚不均导致的缩孔、开裂问题。

　　从安装边界来看，这类支撑件的整体高度需要根据周边管路的排布高度确定，要保证上方穿装的部件不会和相邻的阀件、管路产生运动干涉，筒体的轴向长度需要满足穿装部件的导向长度要求，一般导向长度不小于筒体内径的1.5倍，才能保证支撑的稳定性，避免穿装的轴类部件出现偏摆。在实际的阀组装配场景里，这类支撑件经常用来固定位置传感器的探测杆，或者作为小型气动管路的走线固定座，也有部分场景会用来做手动阀操作手柄的转轴支撑，虽然结构简单，但是在整个阀组的布局里起到很关键的辅助固定作用。建模的时候需要注意，筒体和底座、加强筋的结合处都要做合理的圆角处理，不要出现尖锐的直角连接，否则不仅会造成应力集中降低零件的结构强度，在加工时直角位置也容易出现刀具磨损加快、加工残留毛刺难以清理的问题。另外底座的底面需要设计成完整的平面，作为安装基准面，平面度要求一般控制在0.05mm以内，保证安装后和阀块表面完全贴合，不会出现倾斜导致上方筒体的轴线垂直度超差，如果筒体轴线和安装基面的垂直度超差，穿装在筒内的轴类部件就会出现卡滞、磨损加快的问题。

　　很多新手在做这类练习模型的时候，容易只关注外形的相似度，忽略这些实际工程里的公差、工艺、装配要求，其实这类基础结构件的建模练习，核心是要理解每个特征背后的设计目的，而不是简单把形状画出来，比如沉头孔的深度要和所选螺栓的头部长度匹配，加强筋的位置要对准载荷的受力方向，安装孔的大小要比螺栓公称直径大0.5-1mm作为安装调节余量，这些细节都是实际设计工作里必须考虑的内容。这类结构件的材质一般根据使用场景选择，普通的工业气动回路里常用6061铝合金加工，重量轻且有足够的结构强度，在有腐蚀介质的流体场景里会选用304不锈钢材质，如果是载荷较大的重型液压阀组场景，也会选用45号钢做表面发黑处理提升强度和防锈能力。
