阀门阀块配套铜质叉夹连接构件

　　在工业流体控制管路系统中，阀块作为集成式液压、气动控制回路的核心载体，其配套的连接固定构件直接决定了阀组装配的可靠性与长期运行稳定性，本次涉及的叉夹构件，正是应用于阀块与外接管路、执行元件连接部位的专用固定零件。这类叉夹的核心功能，是为阀块侧的铰接连接点位提供双侧支撑的铰接基座，通过叉形的双支耳结构，与配套的销轴、外接连杆或执行元件端接头配合，实现阀块与外部构件之间的铰接传动或限位固定，避免单点铰接带来的侧向弯矩失衡问题，在高压流体工况下，能够有效抵消管路振动、压力脉动带来的连接部位交变载荷，防止连接销轴出现窜动、剪切断裂等失效问题。

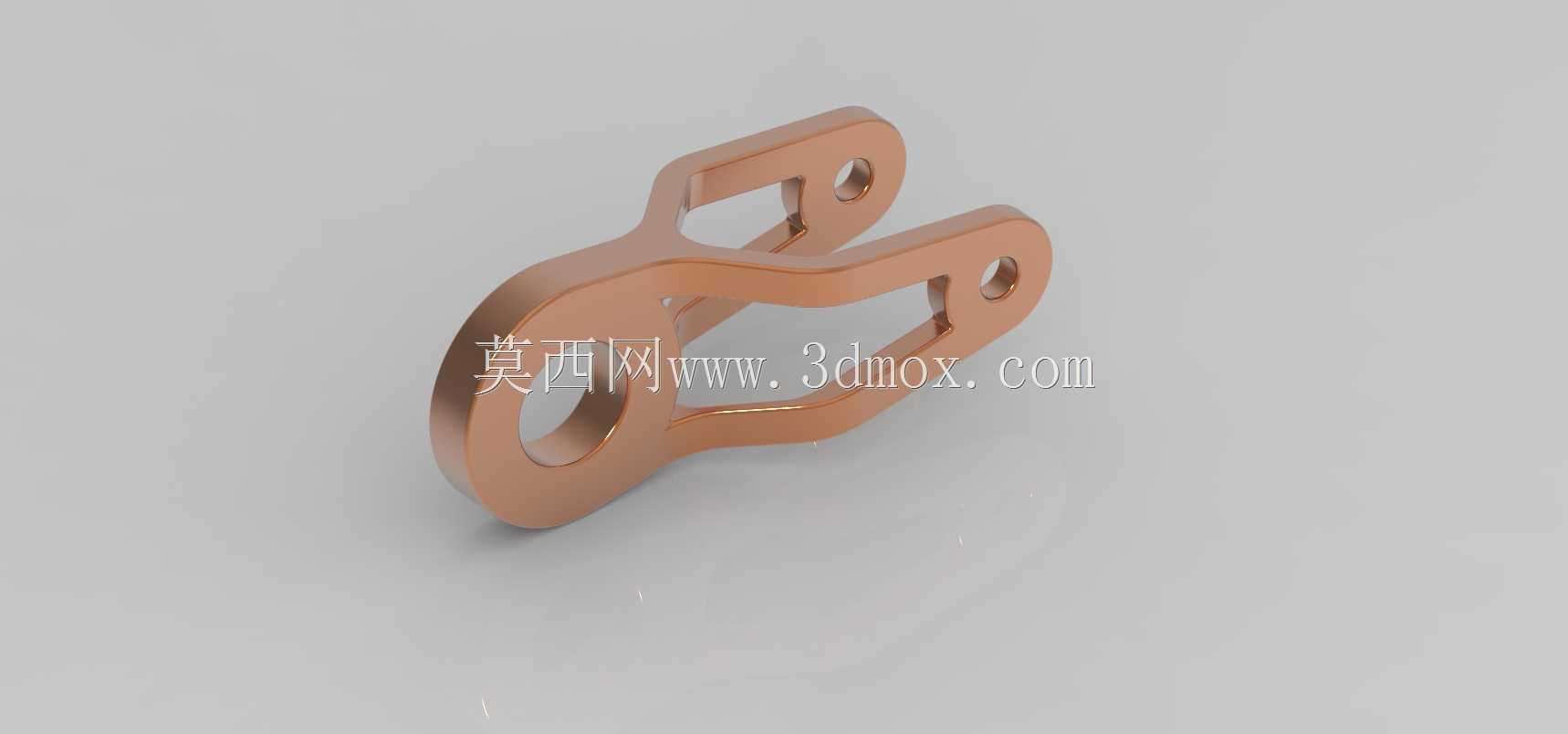

　　从结构设计逻辑来看，该叉夹采用一体式弯折成型的结构形态，主体为单侧带环形安装孔、另一侧延伸出平行双支耳的形态，环形安装孔侧用于与阀块本体的定位柱或安装凸台配合，实现叉夹在阀块上的基准定位，安装时可通过环形孔与阀块定位面的贴合，保证叉夹的安装垂直度，避免双支耳出现偏斜导致后续铰接件卡滞。双支耳上的同轴销孔是整个零件的核心功能面，设计时严格控制两孔的同轴度公差，同时支耳的厚度根据铰接点位的额定载荷进行匹配，保证在承受最大径向剪切力时，支耳不会出现塑性变形，支耳的开口宽度则与外接铰接接头的厚度匹配，预留合理的装配间隙，既保证铰接转动的灵活性，又避免间隙过大带来的传动空程。从安装边界维度考量，该叉夹的整体外轮廓尺寸紧凑，适配集成阀块的高密度安装空间需求，环形安装孔的内径与阀块上标准规格的定位凸台外径匹配，安装时无需额外加工适配结构，可直接卡装到位后通过侧面的紧定螺钉或焊接方式完成固定；双支耳的外伸长度经过核算，保证铰接销轴装入后，销轴两端的卡簧槽能够完全露出，方便装配时安装轴用挡圈实现销轴的轴向限位，同时支耳外侧与阀块上其他相邻阀件、管路接头的安全距离满足安装要求，不会出现装配干涉问题。

　　在实际工况应用中，这类铜质叉夹除了基础的连接固定作用外，铜材质本身的自润滑特性能够减少铰接转动时的接触面磨损，在一些不便频繁加注润滑脂的阀组安装位置，能够有效降低铰接部位的磨损速率，延长构件的维护周期；同时铜材质的耐腐蚀性较好，在输送水基介质、弱腐蚀性流体的阀组系统中，不会像普通钢制构件那样轻易出现锈蚀卡滞的问题，适配潮湿、有轻度腐蚀的工业安装环境。设计过程中，针对叉夹的受力薄弱位置做了针对性的结构强化，在环形主体与双支耳的过渡位置采用大圆角过渡，避免应力集中导致的构件断裂，整个零件的壁厚保持均匀，既不会因为壁厚过大造成材料浪费、增加阀组整体重量，也不会因为壁厚不足导致构件刚度不够，在交变载荷下出现形变。

　　在装配流程中，该叉夹的安装顺序处于阀块本体装配完成后、外接执行元件安装前的环节，先将叉夹的环形孔对准阀块上的定位凸台压装到位，确认双支耳的销孔同轴度符合要求后完成固定，再将外接构件的接头端放入双支耳的开口间隙中，对齐销孔后穿入铰接销轴，最后在销轴两端安装轴用挡圈即可完成连接，整个装配过程无需复杂工装，单人即可完成操作，后期维护时仅需拆下轴端挡圈即可拔出销轴完成构件更换，大幅降低现场维护的时间成本。在不同规格的阀块应用中，这类叉夹可根据阀块的通径、额定载荷调整对应尺寸，核心的叉形铰接结构保持一致，仅需调整环形安装孔的直径、支耳的厚度与销孔直径即可适配不同规格的阀组需求，具备较强的结构通用性，能够覆盖中小通径集成阀块的铰接连接需求。
