多安装位弯折钣金连接固定支架

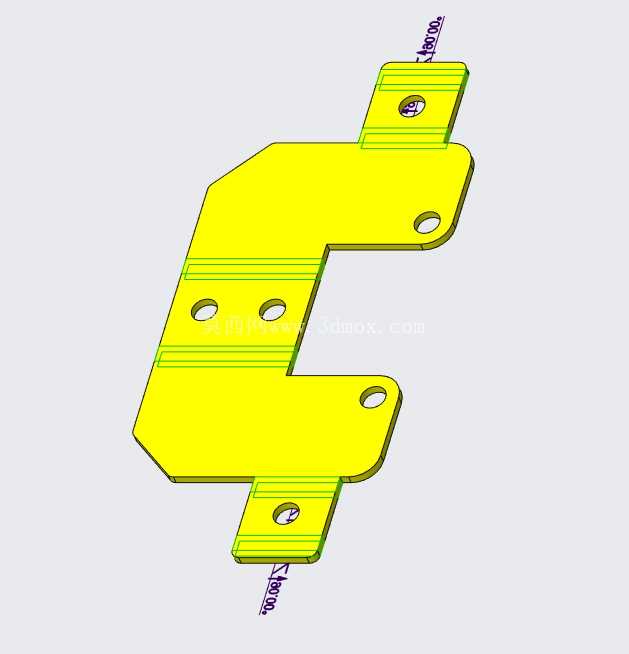

　　这类多弯折结构的钣金连接支架，在工业设备的机架装配、小型机电产品的内部构件固定场景中应用十分广泛，常作为两个异向安装面之间的过渡连接载体，解决不同朝向部件的安装定位问题，避免额外设计复杂的转接构件，压缩装配环节的零件数量与安装工时。从结构设计逻辑来看，该构件采用单块钣金板材经多道折弯工序成型，没有额外的焊接拼接结构，整体刚性由板材弯折后的结构形变强化来保证，既减少了加工工序，也避免了焊接带来的热变形、焊缝应力集中等问题，适合批量冲压成型生产，能有效控制单件制造成本。

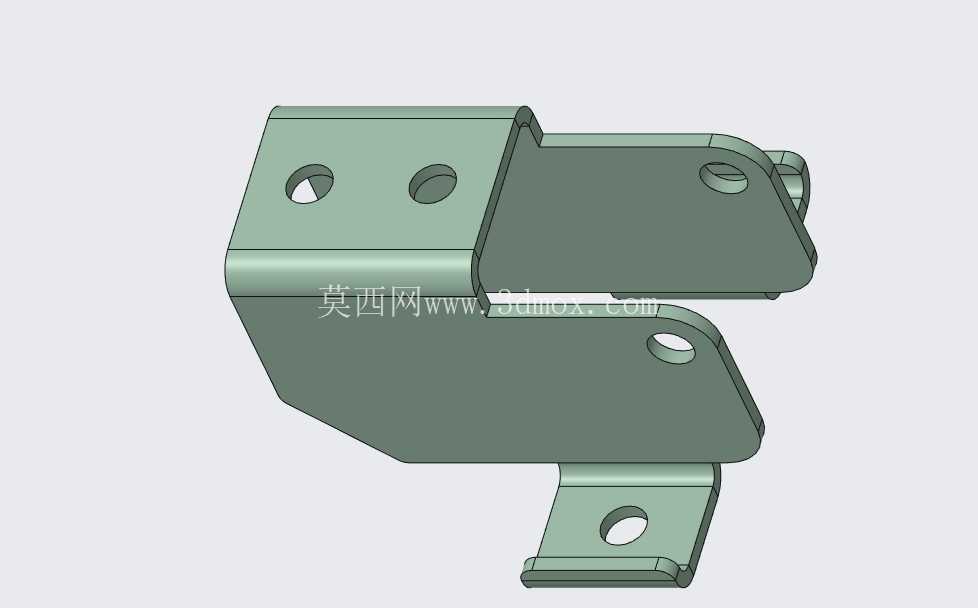

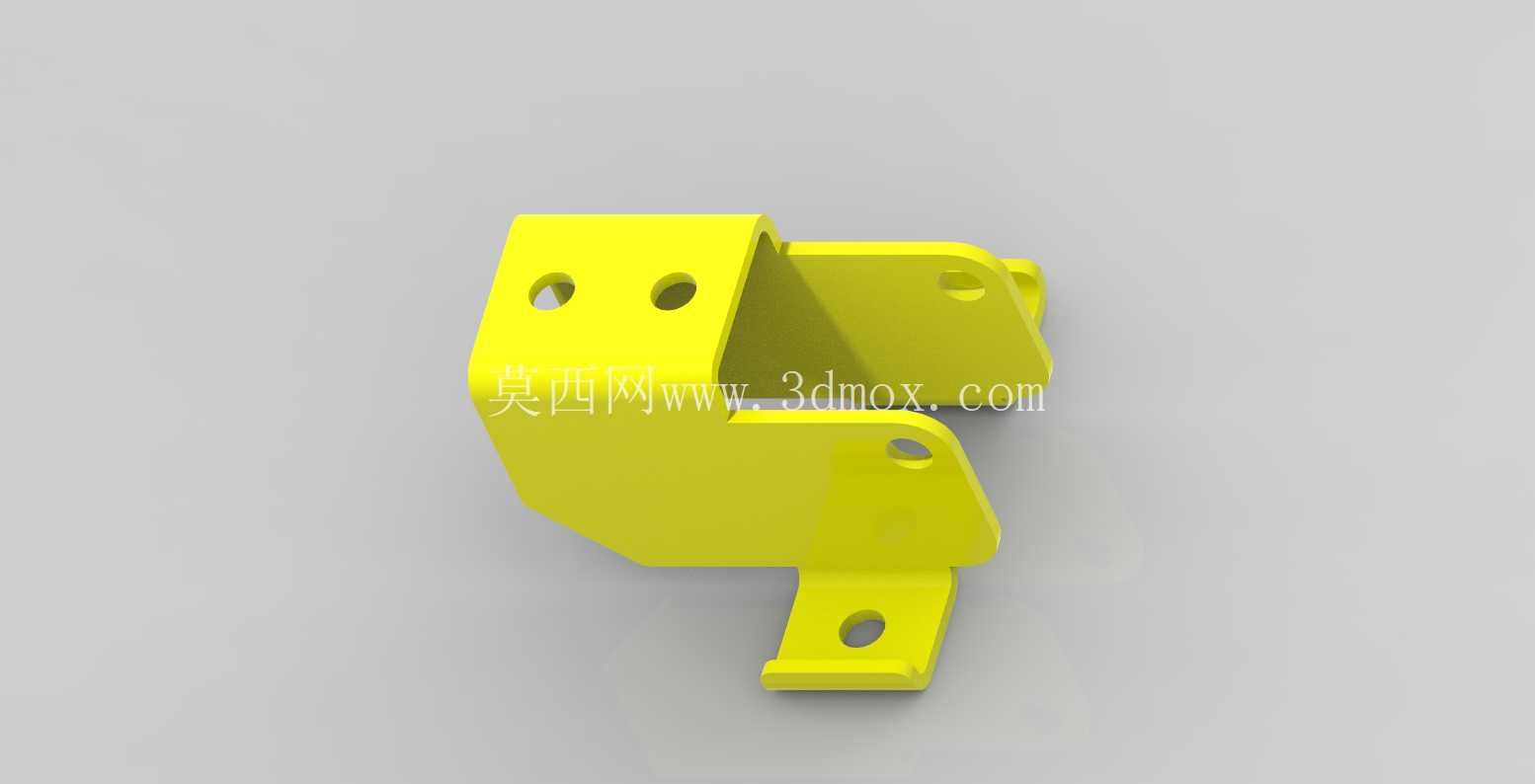

　　构件上分布的多个圆形安装孔，分别对应不同安装面的固定需求：顶部平面的两个通孔用于与上层安装基座通过螺栓锁紧，侧伸的弯折臂上的单孔用于对接需要侧向固定的功能部件，底部伸出的带孔支耳则用于与下层机架或安装面完成定位固定，三个方向的安装位呈空间分布，可同时实现三个不同朝向构件的连接锁紧，适配安装空间局促、需要跨面固定的装配场景。在设计这类钣金支架时，首先要明确各安装面的空间位置关系，根据实际装配的边界尺寸确定每道折弯的折弯半径与折弯角度，避免折弯后出现孔位偏移、安装面与对接部件不贴合的问题；所有安装孔的孔位公差需要根据对接螺栓的规格预留合理的装配间隙，通常对于M4-M6规格的常用连接螺栓，孔位直径比螺栓大0.2-0.5mm即可，既保证装配时的容错空间，也不会因间隙过大导致固定后出现部件窜动。

　　从安装边界来看，该支架的整体外轮廓没有尖锐外伸的棱角，所有折弯边都做了小半径的圆角处理，既避免安装过程中划伤操作人员，也不会与周边的管线、其他构件产生干涉；各安装面的平面度在折弯成型后需要做简单的校形处理，保证固定后螺栓锁紧时不会出现支架翘曲、固定应力长期残留的问题，避免设备运行过程中受振动影响出现连接松动。这类钣金支架的板材厚度通常根据承载需求选择，常规轻载固定场景下选用1.5-2.5mm厚度的冷轧钢板即可满足强度要求，表面可根据使用环境做镀锌、喷塑处理，提升防锈耐腐蚀能力，适配车间潮湿、有少量油污的工作环境。

　　在实际选型应用时，需要先核对三个安装面的相对位置是否与自身设备的安装空间匹配，确认各孔位的中心距与对接部件的安装孔位一致，避免出现安装错位；如果应用在有持续振动的设备上，还可以在支架与对接部件之间加装橡胶减震垫，进一步降低振动传递，提升连接结构的长期可靠性。不同于铸造或机加工的整体支座，这类钣金弯折支架的重量更轻，加工周期更短，在小批量定制场景下也能通过数控折弯快速成型，不需要开制昂贵的模具，兼顾了成本与结构灵活性，是机电设备装配、非标自动化机架搭建中十分常用的一类连接固定构件。
