Wii体感游戏手柄与双节棍控制器结构设计

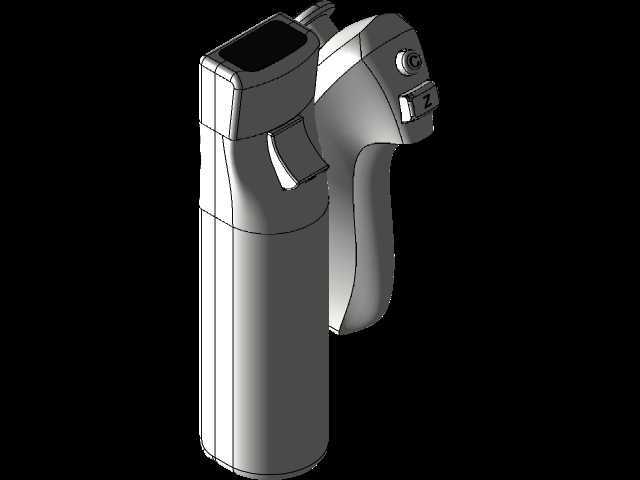

　　副手柄也就是俗称的双节棍控制器，采用枪式握持的曲面结构，握把区域的内凹弧度匹配四指弯曲的握持形态，顶部的功能按键设置在拇指自然覆盖的区域，侧面的触发按键对应食指扣动的操作习惯，两个手柄之间通过有线连接时的出线位置做了圆角过渡处理，避免线材反复弯折出现断裂。从结构设计的思路来看，整个手柄的曲面构建采用T-Spline参数化曲面逻辑，所有外观曲面都保留了可编辑的参数控制点，后续调整握持弧度、按键位置时不需要重新构建整体曲面，只需要调整对应区域的控制点即可快速迭代方案，曲面之间的拼接全部做到G2连续，外观面没有尖锐的棱角转折，所有边缘都做了R角过渡，既提升握持的舒适度，也能降低注塑生产时的应力集中问题，避免外壳件在跌落测试中出现开裂。这套体感交互手柄的结构设计，核心围绕手持场景下的人机交互需求展开，区别于传统按键式游戏手柄，其结构布局完全适配体感操作时的握持姿态，在长时间单手握持、快速挥动手臂的使用场景下，能通过曲面贴合降低手部肌肉负荷，避免操作过程中出现滑脱、硌手的问题。主手柄采用长条形柱体结构，整体截面做了渐变收窄处理，靠近握持端的曲面弧度完全贴合手掌大鱼际与指根的贴合轮廓，按键区域的凸起高度控制在指尖自然按压的行程范围内，正面功能按键的排布避开了手腕摆动时的误触区域，侧方的功能按键设置在食指自然搭放的位置，无需调整握持姿态即可完成触发。

　　从安装边界来看，主手柄的内部腔体预留了电路板、三轴加速度传感器、红外感应模块、电池仓的安装空间，外壳壁厚均匀控制在1.8mm-2.2mm之间，卡扣连接的位置设置在壳体的内侧边缘，装配后不会在外观面留下合模线之外的拼接痕迹，电池仓的盖体采用卡扣式结构，开启行程控制在5mm以内，不需要额外工具即可完成电池更换。副手柄的内部腔体预留了摇杆模块、功能按键、连接线缆的走线空间，摇杆的安装基准面做了0.2mm的凸台设计，避免装配时出现偏移导致摇杆行程不对称，握把内部的加强筋沿着握持受力方向排布，在1.5m高度跌落测试的工况下，壳体不会出现开裂、卡扣松脱的问题。

　　在实际应用场景中，这类体感手柄除了家用游戏主机的交互场景外，其结构设计逻辑也可以复用到工业虚拟仿真的手持交互终端、VR设备的交互控制器、医疗康复训练的动作捕捉手柄等领域，只需要调整内部的传感器配置，不需要大幅修改外观握持结构即可适配不同的使用需求。设计过程中针对手持操作的受力点做了专门的结构强化，主手柄靠近手腕的一端做了加厚处理，在快速挥动手臂的操作中，即使手柄碰到周边物体，加厚区域的壳体也能吸收冲击能量，保护内部的电子元器件。按键的按压行程统一设置在1.2mm，按压力度控制在1.2N-1.8N之间，既保证按压时有清晰的反馈手感，也不会因为按压力度过大导致长时间操作出现手指疲劳。

　　所有外观曲面的脱模斜度控制在1.5度以上，没有倒扣结构，采用常规的两板模即可完成注塑生产，不需要额外的抽芯结构，能有效降低外壳件的生产制造成本。手柄表面的防滑区域做了细微的纹理设计，纹理深度控制在0.1mm，既提升握持时的摩擦力，也不会因为纹理过深导致积灰难以清理。两个手柄的整体重量控制在单只120g以内，内部元器件的排布做了重心配平，握持时重心落在手掌中心位置，长时间操作不会出现手腕酸胀的问题。连接线缆的出线位置做了SR防弯折结构，线缆弯折角度达到180度时也不会出现内部线芯断裂的问题，能承受至少10000次的弯折测试。
