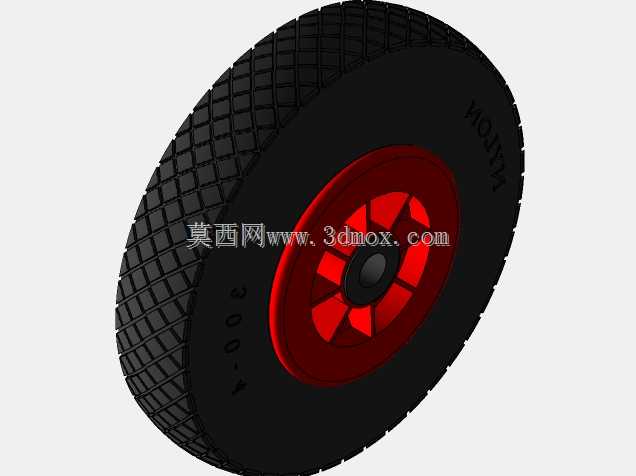

通用型带防滑胎面红芯小滚轮结构

　　在各类轻载移动设备、工装周转架、小型输送辅具、民用移动载具的结构设计中，行走轮作为直接接触支撑面的核心承载部件，其结构合理性直接决定了设备移动的顺畅度、运行噪音水平以及对不同地面的适应能力。这款小滚轮的设计，首先从使用场景的核心需求出发，针对室内平整地坪、普通硬化路面等常见使用环境，做了胎面与轮毂的分体式结构规划。胎面部分采用块状交错的防滑纹路设计，纹路的凸起块高度、块间间隙都经过适配，既能够在干燥地面提供足够的抓附力，避免推行过程中出现侧滑、打滑的问题，同时块间间隙不会过大，减少滚动过程中卡入小颗粒杂物的概率，日常使用过程中无需频繁清理胎面缝隙，降低维护频次。

　　轮毂部分采用辐条式支撑结构，中心设置轴孔安装位，辐条呈均匀放射状分布，在保证轮毂整体结构强度的前提下，尽可能减少轮毂自身的重量，降低滚轮转动时的惯量，推行时更加省力。轴孔位置做了加厚处理，能够承受径向的载荷冲击，避免长期承重后轴孔出现变形、开裂的问题，适配常规的销轴安装方式，安装时无需额外加工复杂的配合结构，直接穿入固定销轴即可完成装配，适配多数轻载移动结构的安装接口。从尺寸边界来看，这款滚轮外径设置为260毫米，这个尺寸属于轻载行走轮的常用规格区间，既不会因为轮径过小导致越障能力不足，遇到地面小凸起、接缝时出现卡滞，也不会因为轮径过大占用过多的设备底部安装空间，导致设备整体重心过高影响稳定性。

　　轴长方向的安装尺寸为20毫米，适配多数常规厚度的安装支架，安装后滚轮两侧与支架之间预留有合适的间隙，不会出现转动时摩擦支架的问题，同时间隙控制在合理范围，避免滚轮在支架上出现过大的轴向窜动，保证行走过程中轮体始终保持垂直于地面的状态，不会出现偏磨胎面的情况。在实际选型应用中，这类滚轮可以适配多种轻载场景，比如车间内的小型工具周转车、实验室的移动设备支架、民用的小型手推车、户外便携载具的行走部件，也可以作为非标自动化设备的辅助支撑行走轮使用。设计过程中，胎面与轮毂的配合面做了过盈配合的结构设计，装配后胎面与轮毂之间不会出现相对转动，长期滚动使用后不会出现胎面松脱、错位的问题。

　　胎面的弧度设计也经过考量，滚动时胎面与地面的接触面积控制在合理范围，既保证足够的支撑面积降低单位面积压力，避免在软质地面留下过深的压痕，也不会因为接触面积过大导致滚动阻力过高，推行时手感沉重。轮毂的红色辐条区域除了结构支撑作用外，也能在设备外观上起到一定的标识作用，方便运维人员快速检查滚轮的转动状态，及时发现卡滞、磨损过度的问题。针对日常使用中可能出现的侧向外力，比如推行过程中遇到侧向磕碰、转向时的横向力，轮毂的轮缘部分做了加厚挡边设计，能够对胎面形成侧向约束，避免胎面受到侧向力后从轮毂上剥离，提升整体结构的抗冲击能力。在三维建模过程中，胎面的纹路采用阵列特征生成，每一块防滑凸块的尺寸、倒角都保持一致，既保证外观的规整性，也能确保滚动过程中胎面受力均匀，不会出现局部磨损过快的问题。轮毂的辐条与外圈、中心轴座之间采用圆角过渡，减少应力集中点，长期承受交变载荷时不会在过渡位置出现疲劳裂纹。中心轴孔的尺寸公差按照常规间隙配合设置，适配标准的销轴类零件，安装时可以顺畅穿入，同时转动过程中不会出现过大的旷量。这类小滚轮的结构设计没有冗余的复杂结构，所有结构特征都围绕实用、可靠、易装配的核心需求展开，没有多余的装饰性结构，完全服务于功能实现，对于需要自行设计行走机构的结构工程师来说，这类成熟的轮体结构可以直接参考复用，根据实际载荷需求调整材质参数、尺寸比例即可快速适配自身的设计项目，减少重复设计的工作量，同时经过实际场景验证的结构形式也能降低设计失误的概率，避免后期使用过程中出现结构失效的问题。
