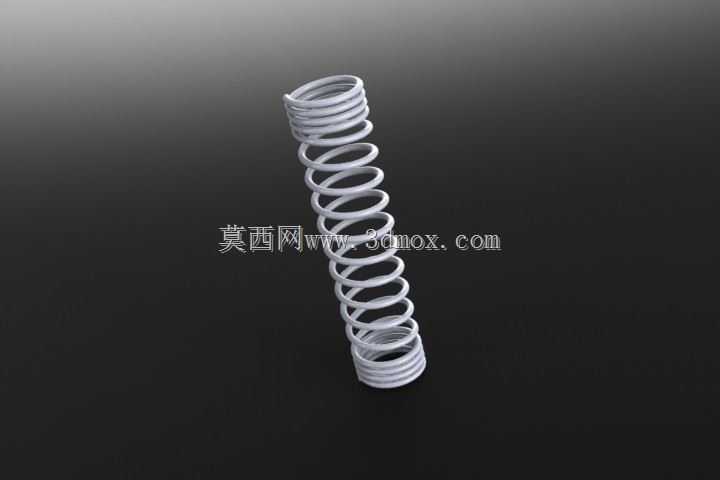

等节距圆柱螺旋压缩弹簧结构设计

在各类工业设备的结构设计中，弹性缓冲、复位、储能类元件的选型与建模，往往是决定设备运行稳定性的关键细节，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，几乎覆盖了从民用五金到重型工业装备的各类场景。这类弹簧的核心受力逻辑是承受轴向压力载荷，工作过程中通过圈与圈之间预留的间隙产生形变吸收能量，完全区别于拉伸弹簧依靠钩环承受拉力的工作模式，设计阶段首先要明确的就是受力方向的边界，避免出现拉伸工况误用的情况。

从实际应用场景来看，这类压缩弹簧常见于阀门的阀瓣复位结构，在流体控制类阀门中，弹簧提供的预紧力决定了阀门的开启压力与复位密封性，预紧力过小会导致阀门密封失效出现内漏，预紧力过大则会提升阀门开启所需的驱动力，造成执行机构选型冗余。除此之外，在冲压模具的卸料结构、自动化设备的缓冲限位结构、工程机械的减震模块、民用电器的按键复位结构中，都能看到这类等节距圆柱压缩弹簧的身影，不同场景下对弹簧的刚度、疲劳寿命、抗腐蚀性能的要求差异极大，建模阶段就需要将这些工况需求转化为可落地的结构参数。

设计这类弹簧时，首先要确定的是弹簧的线径、中径、有效圈数与自由高度这几个核心参数，线径决定了弹簧的基础承载能力，线径越粗相同变形量下能提供的弹力越大，但对应的卷制难度也会提升，过小的旋绕比会导致弹簧卷制时内侧应力集中严重，服役过程中容易出现断裂失效，过大的旋绕比则容易出现弹簧失稳侧弯的问题，常规设计中旋绕比一般控制在4-10的区间内，结合实际安装空间的径向尺寸限制确定弹簧中径，要注意弹簧安装时与配套导杆或者导套之间需要预留0.5-1mm的间隙，避免工作过程中出现卡滞磨损。有效圈数直接决定弹簧的刚度，相同线径与中径下，有效圈数越多弹簧刚度越小，变形行程越大，设计时需要结合所需的工作行程计算极限压缩量，保证弹簧在最大工作载荷下的压缩量不超过极限压缩量的80%，避免圈与圈之间出现并圈接触，导致弹簧刚度突变产生冲击载荷。

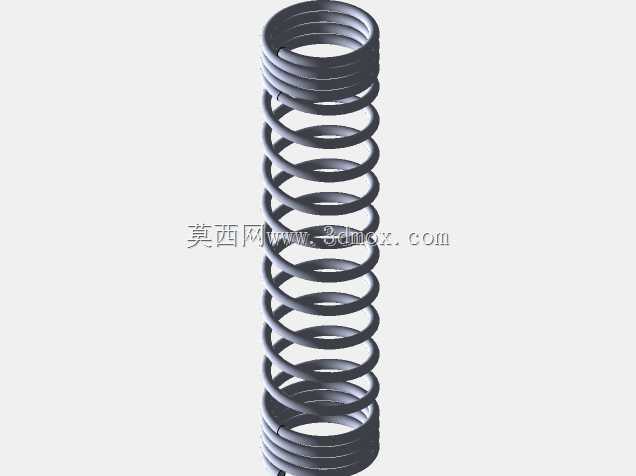

从安装边界来看，这类弹簧的两端通常会做并圈磨平处理，磨平长度不小于3/4圈，端面粗糙度要满足安装支撑的要求，保证弹簧受压时端面可以均匀贴合安装座，不会出现偏载导致的侧弯变形。自由高度的公差需要结合安装时的预压缩量确定，常规工况下预压缩量取自由高度的10%-15%，可以避免设备启动瞬间弹簧出现冲击异响，同时保证零位状态下弹簧不会出现松动移位。建模过程中需要严格遵循螺旋线的升角逻辑，扫掠截面时要保证簧丝截面始终垂直于螺旋线路径，还原真实卷制后的簧丝贴合状态，避免出现圈与圈之间干涉或者间隙不符合设计值的问题，同时要标注清楚弹簧的旋向，常规无特殊要求的弹簧多采用右旋设计，当弹簧需要套在螺杆类零件上安装时，旋向需要与螺杆螺纹旋向相反，避免工作过程中弹簧旋入螺纹造成卡滞。

针对不同的工况环境，弹簧的材料选择也会有明显差异，常规室内无腐蚀环境下多采用碳素弹簧钢，成本低廉且热处理后强度足够；存在腐蚀环境的工况则需要选用不锈钢弹簧钢或者做表面镀层处理；高温工况下则要选用耐热弹簧钢材料，避免高温下材料弹性模量下降导致刚度失效。建模阶段虽然不需要直接体现材料属性，但结构尺寸的设计必须匹配材料的许用切应力，通过切应力计算公式校核最大载荷下的簧丝应力，保证弹簧的疲劳寿命满足设计要求，避免出现服役过程中过早断裂失效的问题。在阀门类应用场景中，弹簧的刚度一致性直接影响阀门的启闭压力稳定性，所以设计时还要考虑到制造公差带来的刚度偏差，必要时可以通过调整端圈的磨削量来微调弹簧的预紧力，保证批量生产时的性能一致性。
