标准M16六角螺母配套螺栓紧固组件

　　在各类机械装配、钢结构搭建、工业设备运维场景中，螺纹紧固件是应用基数最大、覆盖场景最广的基础连接元件，M16规格的螺母螺栓组合属于中等载荷紧固场景的常用选型，从普通机床的机架拼接、工业管道的法兰对接，到小型自动化设备的模组固定、工装夹具的工件锁紧，都能见到该规格紧固件的应用。这套M16螺母螺栓采用常规六角头外形设计，螺母为标准外六角结构，对边尺寸符合公制紧固件通用公差要求，可适配常规16号开口扳手、套筒扳手的拧紧作业，现场装配时无需定制专用工装，普通装配工人借助通用工具即可完成锁紧与拆卸操作，适配绝大多数工业装配场景的工具配置条件。

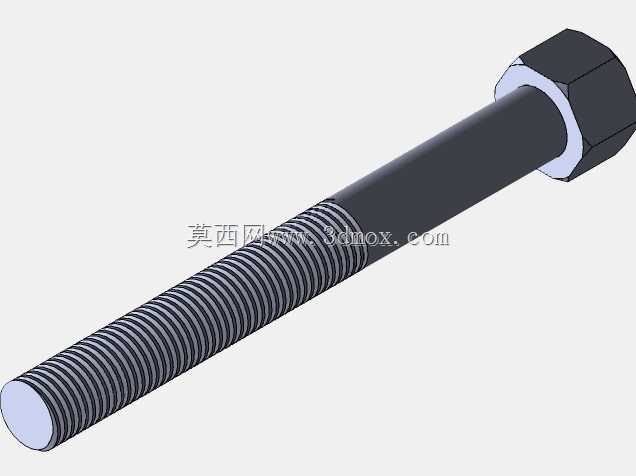

　　从设计逻辑来看，该组件的螺纹部分采用装饰螺纹建模处理，建模过程中优先保证外形尺寸与实际量产紧固件的一致性，螺母的内螺纹与螺栓的外螺纹在建模时做了适配性的间隙预留，既还原了真实螺纹的视觉特征，也避免了三维装配时出现螺纹面的干涉报错，适合用于设备整体装配的干涉检查、装配工艺模拟、BOM清单统计等场景。在安装边界层面，M16规格的螺栓穿装孔常规预留直径为17-18mm，螺母锁紧时的扳手活动空间需要预留至少28mm的径向操作空间，轴向锁紧后螺栓露出螺母的长度建议控制在2-3个螺距范围，既保证足够的螺纹啮合长度满足载荷要求，也不会因为伸出过长造成周边部件的运动干涉。

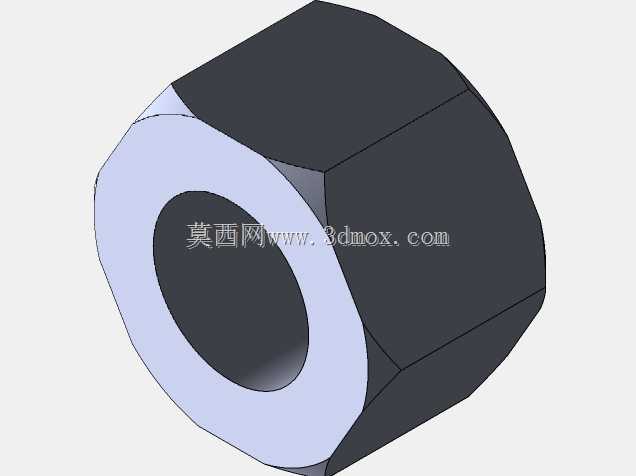

　　实际应用中，该规格紧固件可承受的静态拉伸载荷符合8.8级强度等级的通用要求，搭配对应规格的平垫圈、弹簧垫圈使用时，可适应一定振动工况下的防松需求，在无强烈冲击的常规工业设备上，无需额外加装防松垫片即可满足长期紧固的可靠性要求。建模过程中，螺母的六角端面做了常规的倒角处理，还原了量产紧固件的工艺特征，避免锐边造成的装配划伤风险，螺栓的头部同样采用标准外六角结构，与螺母的对边尺寸保持一致，装配时两端均可施加拧紧力矩，方便在空间受限的场景下选择操作侧进行锁紧作业。

　　对于结构设计从业者而言，这类标准紧固件的三维模型不需要重复建模，直接调用即可快速完成整机的装配布局，在做设备整体的运动仿真时，准确的外形尺寸可以模拟出紧固件与周边运动部件的安全间隙，避免实际加工装配后出现部件碰撞的问题；在做设备运维的三维可视化指导文件时，标准外观的紧固件模型也能让一线运维人员快速识别对应规格的零件，提升现场拆装的作业效率。不同于定制化的专用连接件，这类标准M16紧固件的互换性极强，不同厂家生产的同规格产品均可互换使用，在设备后期维护更换配件时，不需要单独定制加工，直接采购标准件即可完成替换，大幅降低设备的全生命周期运维成本。建模时对螺纹部分的简化处理，也能有效降低整机装配模型的文件体量，在大型设备的整体装配中，大量调用这类简化模型不会造成软件运行卡顿，兼顾了模型视觉真实性与工程使用的实用性。
