带运动机构的直升机主旋翼结构设计

　　这套带完整运动逻辑的主旋翼结构，是单旋翼带尾桨构型直升机的核心升力与操纵部件，直接决定飞行器的升力输出效率、操纵响应灵敏度与飞行姿态稳定性，广泛应用于轻型民用直升机、无人直升机、旋翼试验台架的结构验证场景，也可作为航空类专业机械原理教学的具象演示载体。从实际工况需求出发，旋翼在高速旋转过程中，前行桨叶与后行桨叶会因相对气流速度差产生升力不对称问题，若没有对应的补偿机构，会直接引发桨叶交变载荷超限、机身滚转力矩失衡，甚至出现桨叶疲劳断裂的严重故障，因此这套结构在设计时完整集成了三类核心铰链机构，分别对应不同方向的运动补偿需求。

　　水平布置的挥舞铰链允许桨叶在旋转平面外做上下扑动动作，当后行桨叶升力不足时可自然下挥减小桨距，前行桨叶升力过大时自然上挥增大桨距，以此平衡周向升力差，将桨根处的交变弯曲载荷控制在材料许用应力范围内；垂直于桨叶轴线布置的摆振铰链，用于补偿桨叶挥舞运动带来的重心偏移产生的科里奥利力，允许桨叶在旋转平面内做小幅度前后摆振，避免桨毂承受过大的周期性交变扭矩；沿桨叶展向布置的变距铰链，则直接连接操纵线系，通过总距与周期变距操纵输入，带动桨叶绕自身轴线转动改变桨距角，实现升力大小的整体调整与不同方位桨叶的升力差异化分配，完成直升机的垂直升降、前后飞行、左右侧飞等姿态控制动作。

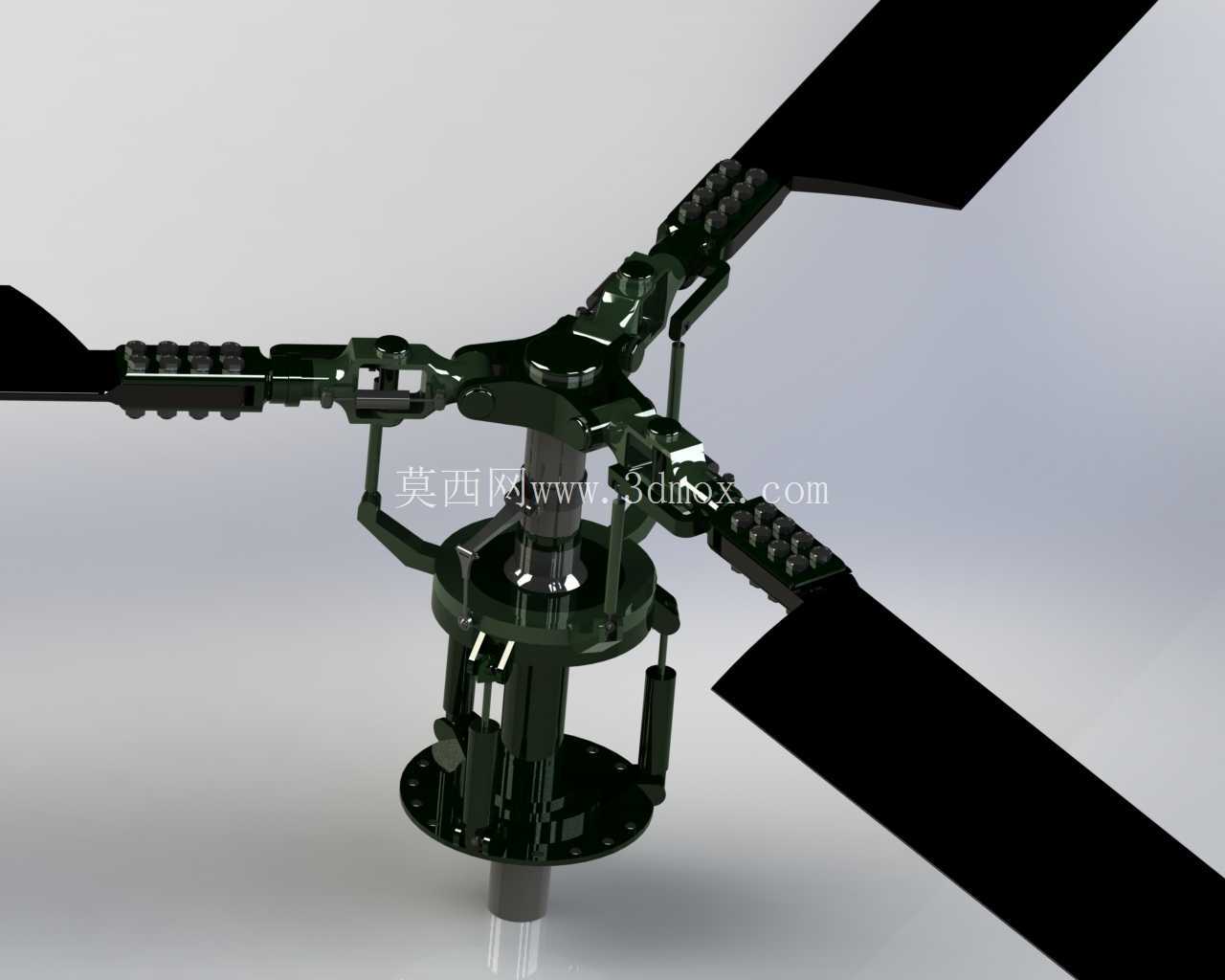

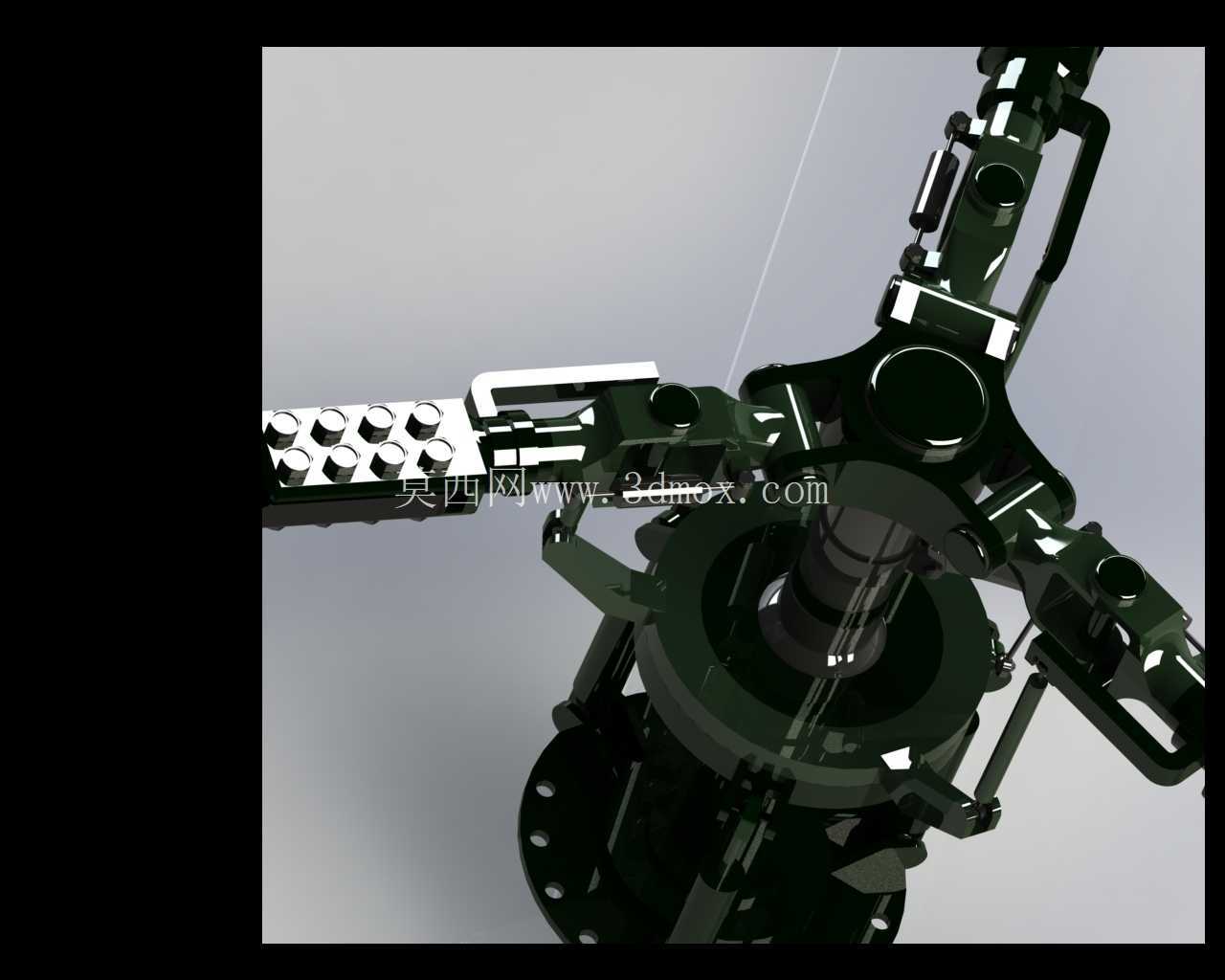

　　整体结构采用中央件+桨夹的分体式设计思路，中央主轴作为核心承力构件，下端连接主减速器输出轴，承担全部旋翼升力与扭矩传递，上端集成铰链安装座，所有铰链副均采用耐磨衬套与关节轴承配合的结构，既保证运动自由度的灵活无卡滞，又能承受旋转过程中产生的离心力、气动载荷与振动冲击。桨夹部分采用对称抱紧结构夹持桨叶根部，通过螺栓预紧力保证连接刚性，同时预留桨叶动平衡调整的配重安装位，方便装配完成后进行整体动平衡校准，将高速旋转时的振动量级控制在合理区间。

　　从安装边界来看，整套旋翼结构的中心轴线必须与主减速器输出轴保持严格同轴，安装法兰的螺栓孔位采用圆周均布设计，适配主流轻型直升机主减速器的输出接口尺寸，桨叶展向长度可根据起飞重量需求调整，但铰链的运动行程需要与桨叶长度做匹配设计，避免桨叶上下挥舞时与机身尾梁、发动机舱等周边结构发生运动干涉。设计过程中还同步完成了运动仿真验证，模拟不同总距、不同周期变距输入下的各部件运动轨迹，确认铰链摆角范围覆盖实际飞行的全部操纵行程，不存在机构死点与运动干涉问题，同时对离心力作用下的各承力部件做了强度校核，保证极限工况下的结构安全裕度满足航空结构设计规范要求。这套结构的建模过程完全按照实际加工装配逻辑拆分零件，每个铰链副的配合间隙、紧固件的安装位置都做了还原，既可以用于旋翼系统的原理演示，也能作为同类产品结构设计的参考蓝本，帮助设计人员快速理解主旋翼的操纵逻辑与载荷传递路径，缩短同类产品的前期研发周期。
