多刃螺旋槽硬质合金立铣刀结构设计

在数控加工车间的日常排产里，立铣刀是出镜率最高的切削刀具之一，不管是立式加工中心对模具钢型腔的开粗，还是数控铣床对铝合金结构件的侧壁精修，亦或是普通镗铣床对铸铁基座的平面铣削，都能见到这类带螺旋排屑槽的多刃刀具身影。和键槽铣刀、钻头这类定点切削刀具不同，立铣刀的侧刃与端刃可同时参与切削，能完成平面铣削、轮廓铣削、槽铣、倒角甚至浅孔钻削的多工序加工，是机加工环节里通用性极强的切削耗材。

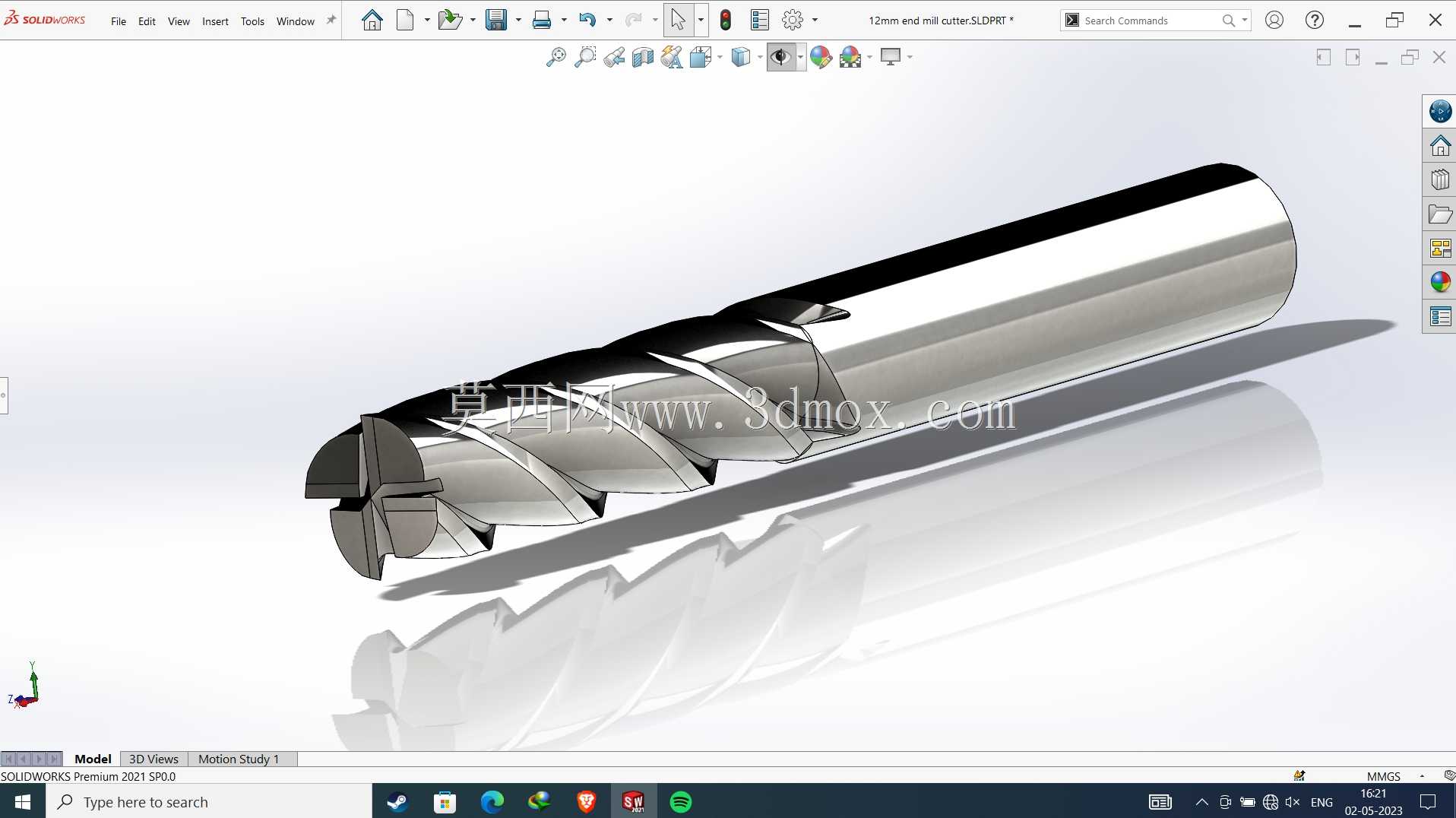

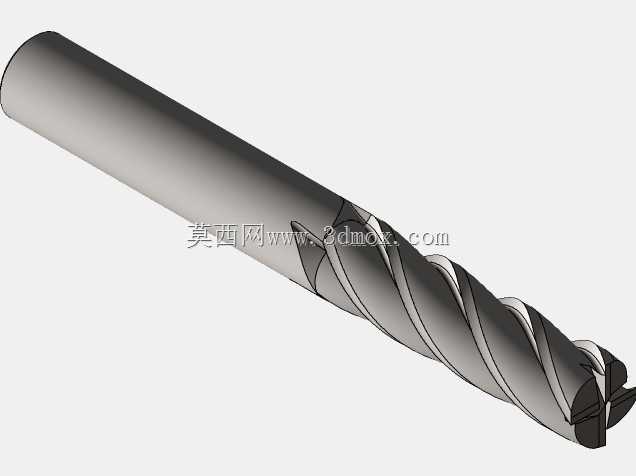

从结构设计逻辑来看，这款立铣刀采用等螺旋角的螺旋槽设计，螺旋槽的导程与刃径比例经过反复校核，既保证切削过程中切屑能顺着螺旋槽顺畅排出，避免切屑堆积在切削区造成工件表面刮伤或者刀具崩刃，也能让每个切削刃在切入切出工件时保持连续平稳的受力状态，减少加工过程中的振动，提升工件表面加工质量。刀具整体采用直柄结构，这种柄部设计适配市面上绝大多数ER弹簧夹头、强力铣夹头的装夹需求，装夹时只要保证柄部清洁无毛刺，控制好悬伸长度，就能获得足够的装夹刚性，满足大切深开粗时的扭矩传递要求。

刃部设计上采用多刃分屑结构，端刃过中心的设计让刀具可以直接垂直下刀，不需要提前预钻下刀孔，在加工封闭型腔时能大幅减少工序切换时间，提升加工效率。每个切削刃的后角都做了差异化设计，靠近刀尖的部分后角稍大，减少刃口与工件已加工表面的摩擦，降低切削热的产生；靠近柄部的刃带部分保留极小的刃带宽度，既能起到导向修光的作用，也能提升刃口的抗冲击性能，在断续切削工况下不容易出现崩刃问题。

实际应用场景中，针对不同的加工材料，这类立铣刀的切削参数匹配逻辑也有区别：加工45号钢这类普通结构钢时，可搭配中等线速度，采用侧吃刀量不超过刃径一半、背吃刀量匹配机床功率的参数组合，配合乳化液冷却就能获得稳定的刀具寿命；加工6061铝合金这类有色金属时，可适当提高主轴转速，采用大进给小切深的参数搭配，配合专用的铝用切削液，能避免铝屑粘刀的问题，获得光洁度更高的加工表面；加工铸铁类材料时，可适当降低线速度，采用干式切削或者微量润滑的方式，减少切削液混入铸铁粉末造成的机床导轨磨损。

从安装边界来看，这款立铣刀的直柄部分公差控制在h6级别，装夹时夹头的锁紧扭矩需要匹配柄部直径，直径10mm以下的柄部锁紧扭矩控制在合适范围，避免夹头过载造成柄部变形，影响刀具的跳动精度；刀具装夹后的径向跳动需要控制在0.01mm以内，否则会造成各刃切削受力不均，加快单刃的磨损速度，甚至出现断刀风险。在加工深腔结构时，需要根据加工深度选择对应刃长的刀具，尽量缩短刀具悬伸长度，提升工艺系统刚性，避免让刀造成的尺寸超差问题。

很多刚接触数控加工的操作人员容易忽略排屑槽的抛光状态，实际上螺旋槽的表面粗糙度直接影响排屑效率，这款刀具的排屑槽经过精细抛光处理，切屑在槽内流动时的阻力更小，在高速切削时不容易出现堵屑问题，尤其是在加工塑性较强的不锈钢材料时，顺畅的排屑能大幅降低切削区的温度，延长刀具的连续加工时间。另外刀具的芯厚设计也经过多轮验证，芯厚从端部到柄部逐渐递增，既保证刃部有足够的容屑空间，也让刀体整体有足够的刚性，在大切深切削时不会出现刀体变形的问题。
