三槽V型工业传动滑轮结构设计

在工业传动系统的布局设计中，带传动结构凭借缓冲吸振、过载打滑保护核心动力部件的特性，广泛应用在中小功率的动力传输场景里，三槽V型皮带轮作为带传动的核心从动/主动构件，其结构合理性直接决定整套传动链路的运行稳定性与维护周期。从实际工程落地的角度看，这类多槽V型滑轮的适配场景覆盖了轻工输送设备、小型机床辅机、农用机械动力输出端、通风设备传动组等多个领域，相比单槽带轮，三槽结构可通过多根V带并行传递动力，在不增大带轮径向尺寸的前提下提升额定传动功率，同时单根V带出现磨损松弛时，剩余带体仍可维持短时间的基础动力传输，避免设备突发停机造成的生产链路中断。

设计这类带轮时，首先要匹配对应型号V带的截面参数，V型槽的楔角需要根据带轮基准直径做适配修正——小直径带轮的V带弯曲变形更大，槽楔角要适当小于V带自身的楔角，保证带体弯曲时侧面能与轮槽完全贴合，减少接触应力集中带来的异常磨损。轮槽的表面粗糙度需要控制在合理区间，过于粗糙会加速V带侧面的摩擦损耗，过于光滑则会降低摩擦传动的有效摩擦力，容易出现打滑丢转的问题。轮体的结构采用腹板式设计，在轮毂与轮缘之间设置减重空腔，既可以降低带轮自身的转动惯量，减少动力启动阶段的惯性损耗，也能节约原材料成本，同时保证轮体的结构强度，避免高速旋转时出现轮缘变形、动平衡超差的问题。

从安装边界的维度考量，这类三槽V型带轮的中心轮毂孔需要匹配对应传动轴的直径公差，通常采用过渡配合加键槽周向固定的方式，保证扭矩传递过程中不会出现带轮与轴的相对转动；轮毂的轴向长度要略大于配合轴段的直径，保证套装后有足够的接触面积，避免长期运行出现轮毂松旷。轮缘的轴向尺寸需要匹配三根V带的安装间距，槽间距的公差要严格控制，避免多根V带运行时出现偏磨、受力不均的情况，带轮安装到位后需要做端面跳动校验，保证径向跳动量在允许公差范围内，防止运行过程中V带出现轴向窜动、掉带的故障。

在实际选型应用中，这类带轮的速比匹配需要结合动力端的额定转速与工作端的需求转速计算，同时要考虑带传动的滑动率影响，预留适当的速比余量；中心距的设置要兼顾V带的包角要求与张紧调节空间，过小的中心距会导致小带轮包角不足，传动能力下降，过大的中心距则会导致V带运行时出现上下震颤，加剧带体疲劳损坏。日常运维中，这类多槽带轮不需要额外的润滑维护，仅需要定期检查V带的张紧度与磨损情况，及时更换出现裂纹、过度拉伸的V带，同时清理轮槽内积存的油污、粉尘，避免摩擦系数下降导致的传动效率降低。

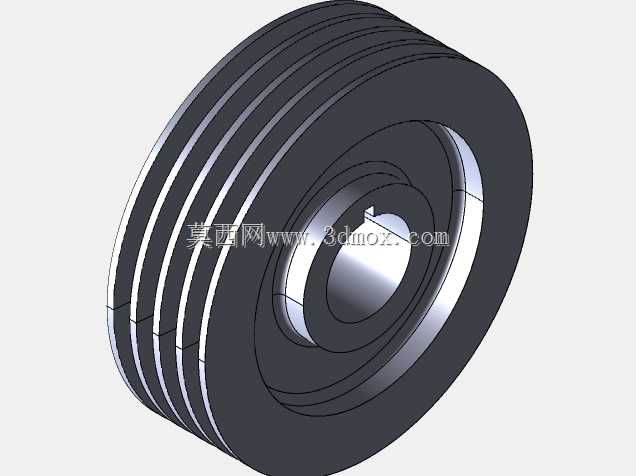

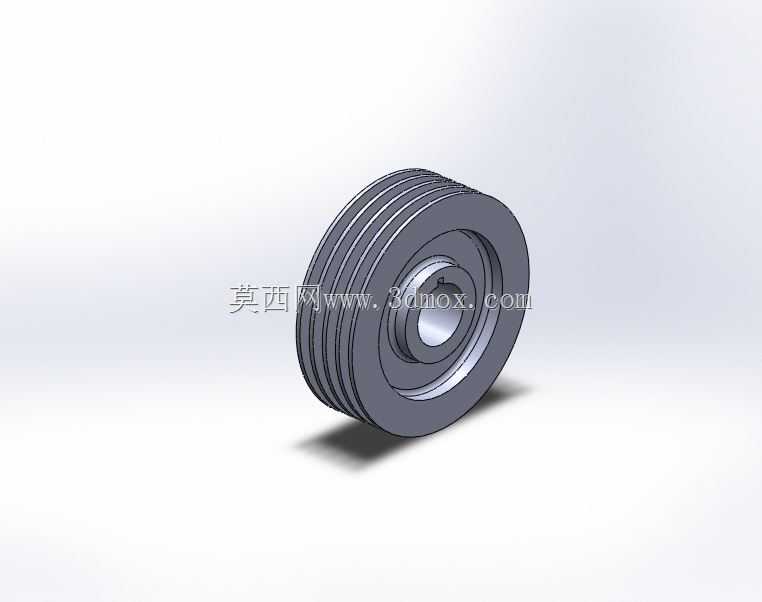

从三维建模的角度看，这类零件的建模逻辑遵循回转体零件的通用设计流程，先绘制轮体的轴向截面草图，通过旋转命令生成基础轮体，再通过切除命令生成单个V型槽，阵列后完成全部轮槽结构，最后添加键槽、安装倒角等细节特征；建模过程中需要注意轮槽的倒角、圆角过渡，避免应力集中点的出现，同时所有配合尺寸需要严格遵循机械设计手册的公差要求，保证生成的工程图可以直接用于生产加工，模型的参数化设计可以方便后续根据不同的传动功率、安装尺寸需求快速调整参数，生成适配不同工况的带轮模型，减少重复建模的工作量。
