双曲面柔性支撑枕状结构件设计

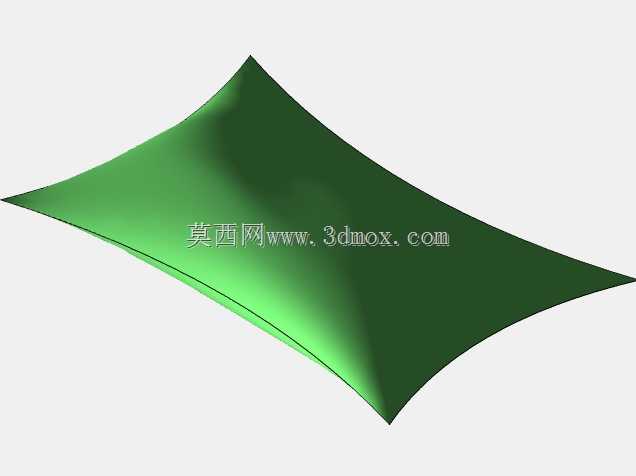

　　该枕状结构件多用于阀组配套的接触支撑场景，在流体控制管路系统中，可作为阀块与外部安装基面之间的缓冲承托部件，抵消管路运行中产生的微幅振动，避免硬质金属接触面长期受交变应力出现压痕、疲劳磨损的问题。从结构形态来看，整体采用连续双曲面构型，四个角点自然收窄形成尖角过渡，曲面中部平缓隆起，接触区域的曲率经过反复校核，能够与被支撑阀块的底部弧面形成均匀面接触，相比传统平面支撑结构，接触应力分布更均匀，不会出现局部应力集中导致的部件变形。

　　设计过程中优先考虑了安装边界的适配性，四个尖角的位置对应安装基座上的四个固定点位，安装时无需额外调整对位，结构件自身的曲面弧度自然形成对阀块的定位约束，可限制阀块在横向、纵向的不必要窜动，同时保留了微小的形变余量，当管路受流体冲击产生位移时，该结构可通过自身曲面的微变形吸收冲击能量，避免硬连接状态下的应力传递到阀块密封面，降低密封失效的概率。从功能特性上看，该结构没有多余的凸起、开槽等冗余设计，整体曲面顺滑无死角，日常运维时擦拭清理十分方便，不会积存管路渗漏的油污、灰尘等杂质；曲面的厚度从中心到边角呈渐变分布，中心承载区域厚度更大，保证足够的支撑刚度，边角位置厚度逐步减薄，既可以降低整体重量，也能让边角位置具备一定的弹性变形能力，在安装锁紧时不会因为螺栓预紧力过大出现边角崩裂的问题。

　　在实际工况应用中，这类枕状支撑件常配套在仪表管路的阀组安装段，尤其是在存在持续微振动的设备旁，比如泵站附近的控制阀组、移动设备上的流体控制阀块，传统的刚性平垫支撑在长期振动下容易出现螺栓松动、阀块偏移的问题，该双曲面枕状结构通过面接触的摩擦力与微变形吸能的特性，可大幅提升阀组安装的稳定性，减少日常运维中紧固螺栓、校准阀位的频次。建模过程中对曲面的连续性做了严格控制，整个外表面均为G2连续曲面，不存在曲率突变的棱线，不管是后续做机加工还是模压成型，都能保证加工过程中刀具或者模具受力均匀，不会出现局部切削量突变导致的加工误差，成型后的表面无需过多打磨处理即可达到装配要求。

　　安装边界方面，该结构的最大外轮廓尺寸适配常规通径阀块的安装间距，四个尖角的中心距与标准阀块的安装孔距保持一致，不需要对现有安装基座做额外的打孔改造，直接替换原有平垫即可完成装配，适配性较强。结构的承载面经过曲率优化，当被支撑阀块存在小角度的安装偏差时，曲面的自适应接触特性可以补偿最多1.2度的角度偏差，不会因为安装面不平行出现局部悬空的问题，保证支撑力始终均匀作用在阀块底部，避免阀块壳体因为局部受力过大出现开裂。
