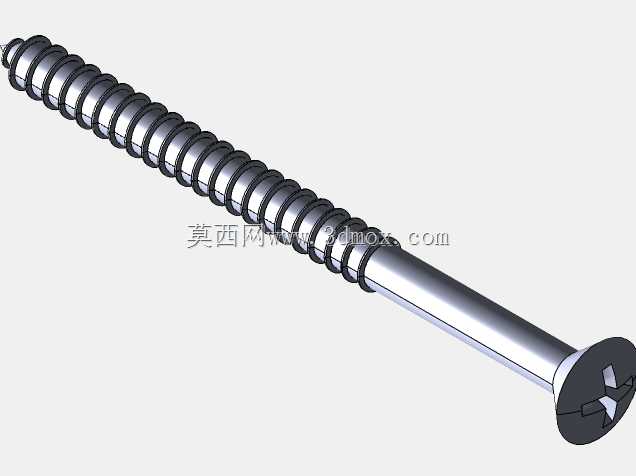

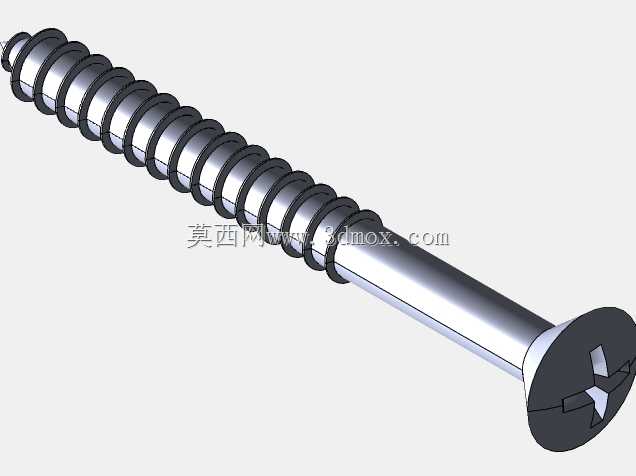

多槽型椭圆头木螺钉标准件结构设计

在木结构连接、家具装配、户外木构施工、仪器仪表木质基座固定等场景中，椭圆头木螺钉是应用频次极高的一类紧固件，其结构设计直接决定连接可靠性、装配效率与外观平整度。不同于沉头螺钉装配后完全陷入基材、盘头螺钉头部突出基材表面的特征，椭圆头木螺钉的头部采用半椭球面过渡设计，装配后头部弧面略高于安装面，既不会像沉头螺钉那样因沉孔深度偏差导致头部凹陷影响外观，也不会像盘头螺钉那样头部突出过多产生剐蹭风险，在对装配面整洁度有要求的木质构件连接场景中适配性极强。

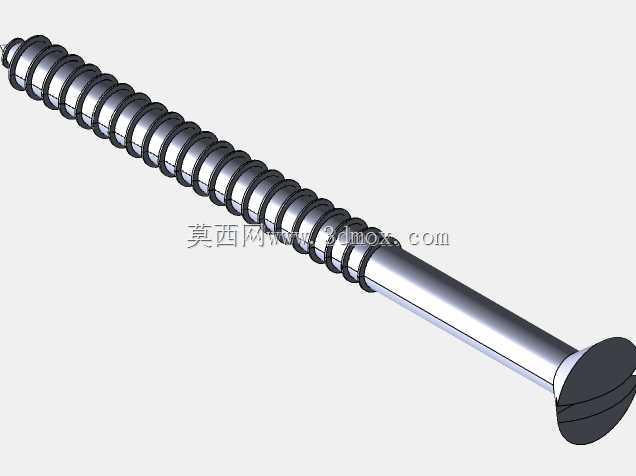

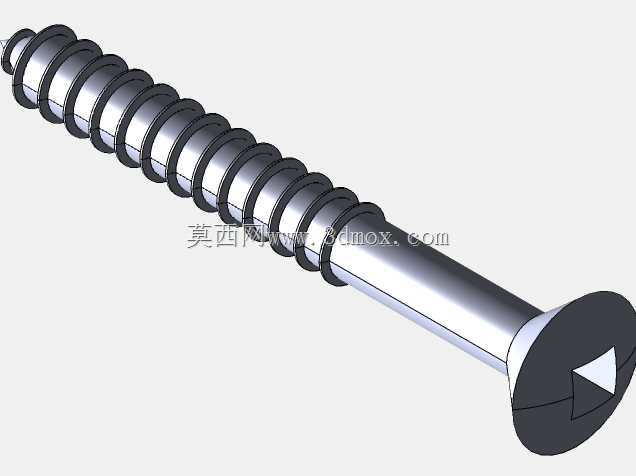

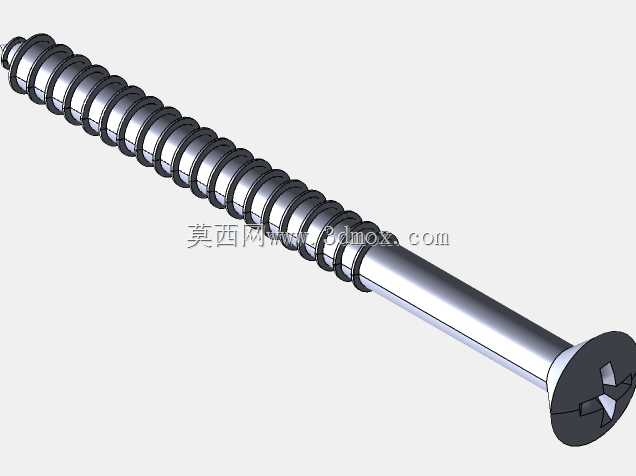

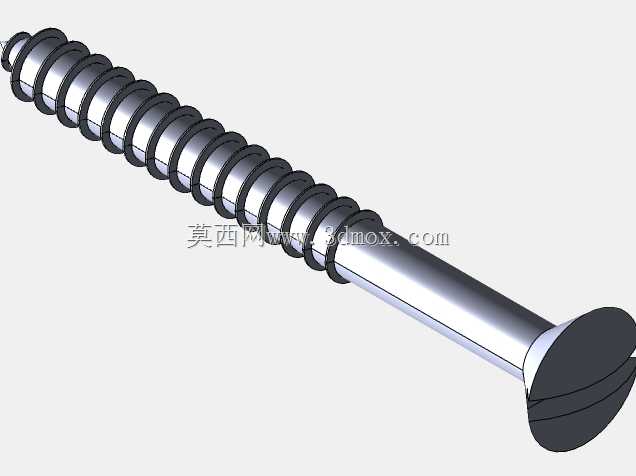

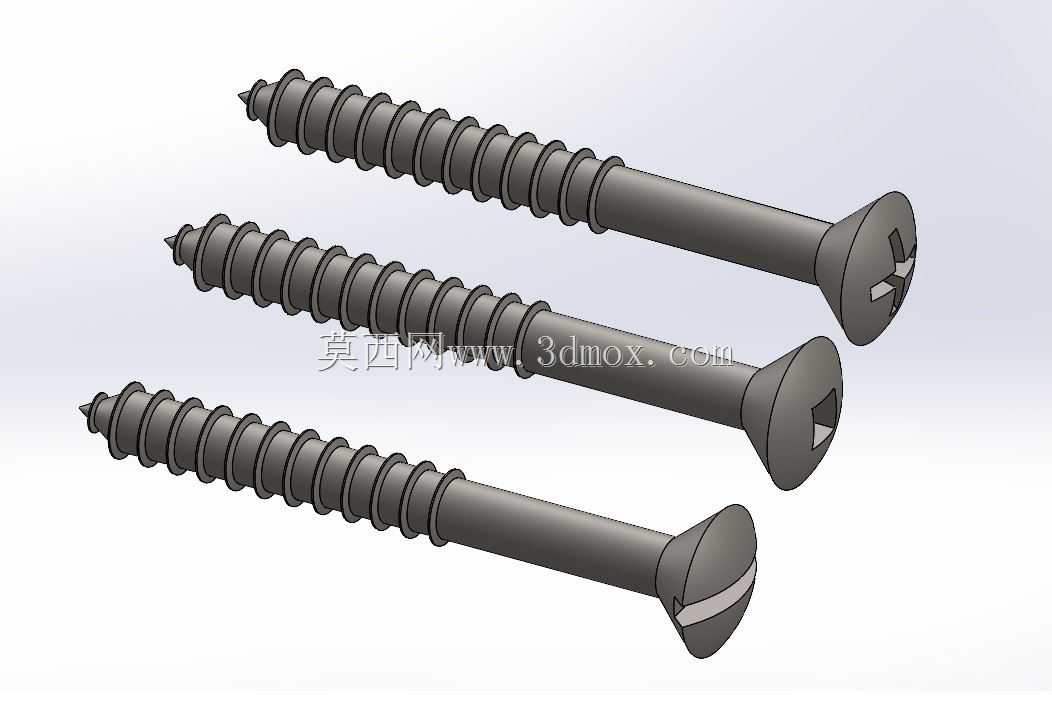

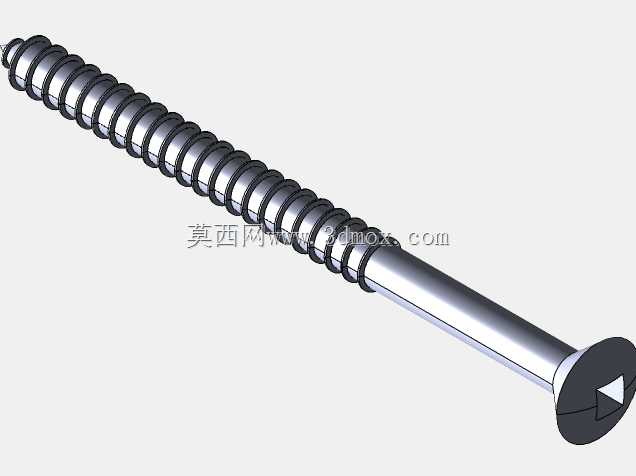

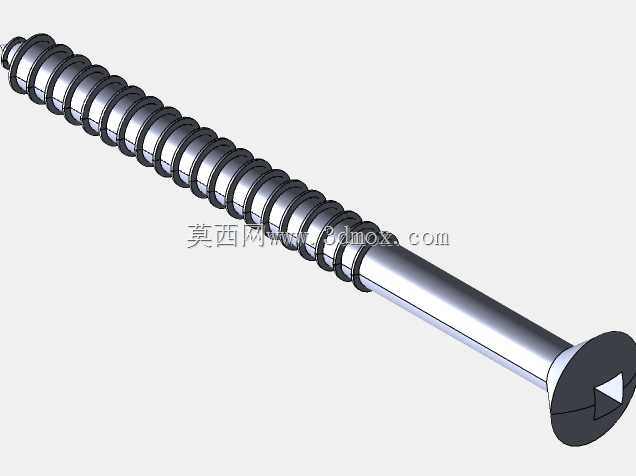

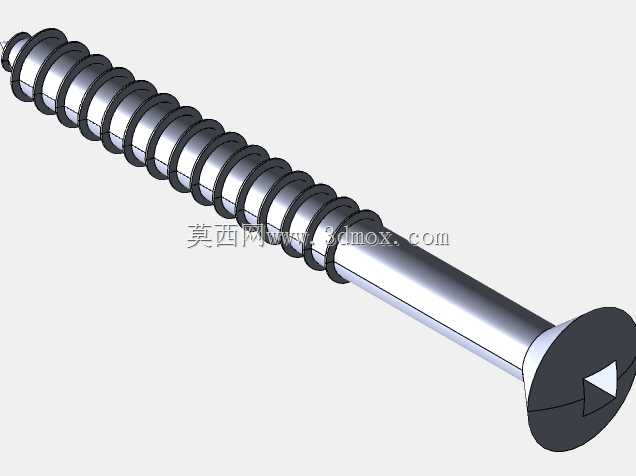

本次设计的椭圆头木螺钉覆盖三种主流槽型，分别为十字槽、罗伯逊槽（方槽）与一字槽，可适配不同工况的装配工具使用需求。十字槽槽型对中性好，电动批头装配时不易打滑，适合批量流水线装配场景；罗伯逊槽的方型槽壁与批头接触面积更大，装配时可传递更大扭矩，不易出现槽口滑牙问题，在需要大锁紧力的硬木连接场景中优势明显；一字槽结构简单，可适配普通一字螺丝刀应急装配，在零散维修场景中通用性更强。

尺寸配置上，该系列螺钉采用#4、#6、#8、#10、#12五个标准美制公称直径规格，长度覆盖常规木构连接的标准长度区间，可满足从薄板拼接、饰条固定到承重木梁辅助连接的不同需求。螺纹部分采用宽牙距木螺钉专用螺纹设计，牙型角经过优化，拧入木材时可有效挤压木质纤维形成紧密的内螺纹咬合，无需预先攻丝，同时减少木材开裂风险；螺杆光杆部分与头部衔接处做了圆角过渡处理，避免应力集中导致的螺杆断裂问题，头部下方的支撑面做了微凸处理，拧入时可压实接触位置的木质纤维，增大接触摩擦力，防止长期使用后螺钉松动回退。

从安装边界来看，不同直径规格对应的预钻孔参数有明确区分：硬木安装时需先钻直径略大于螺杆光杆直径的导向孔，深度为螺钉拧入深度的三分之二左右，避免硬木纤维被挤压过度出现开裂；软木安装时可适当减小导向孔直径甚至免钻导向孔，保证螺纹咬合强度。头部椭圆面的弧度经过反复校核，装配后突出安装面的高度控制在1mm以内，既保证头部有足够的结构强度承受装配扭矩，也不会因突出过多影响后续饰面层的安装。

在实际选型过程中，工程人员需要根据基材密度、连接承重要求、装配工具条件选择对应槽型与尺寸的螺钉：比如户外防腐木栈道的面板固定，优先选用罗伯逊槽的大直径规格，保证长期户外环境下连接的可靠性，同时减少装配滑牙的概率；家具内部的饰板固定，可选用十字槽的小直径规格，提升批量装配效率；老旧木质设备的维修作业，一字槽规格的适配性更强，可应对现场工具不全的情况。

建模过程中，对螺纹牙型的收尾部分做了真实的退刀结构还原，头部槽型的深度与宽度严格遵循对应槽型的行业标准，保证虚拟装配时批头与槽口的配合间隙符合实际装配公差，避免三维模型与实物装配逻辑脱节。不同槽型的头部结构做了独立的参数化配置，设计人员可根据实际项目需求快速调整槽型、直径、长度参数，直接生成对应规格的模型用于装配干涉检查、BOM清单导出，大幅缩短紧固件选型与建模的时间成本。
