十字槽圆头罗伯逊槽木螺钉标准件设计

在木结构装配、家具制造、装饰工程以及低压电气柜体木质附件安装场景中，木螺钉是最常用的可拆卸紧固连接件，不同于机螺钉需要配套预制内螺纹，木螺钉依靠自身的螺纹牙型在木质基材上切削出啮合螺纹，实现被连接件与木质基材的压紧固定，无需额外配套螺母，装配工序简单，可拆卸重复利用率高，在民用家具、户外木构、设备木质包装、仪器仪表木质安装基座的装配环节应用占比极高。本次设计的圆头木螺钉，同时兼容十字槽与罗伯逊槽两种驱动结构，在实际装配场景中可适配不同的拧紧工具，现场施工时无需担心批头不匹配导致的装配停滞，罗伯逊槽也就是常说的方槽驱动，相比十字槽拥有更好的对中性，拧紧过程中不易滑牙出槽，适合电动工具高速拧紧作业，而十字槽的通用性更强，普通手动十字螺丝刀即可完成拆装，两种槽型结合的设计，既兼顾了流水线批量装配的效率需求，也满足后期运维拆装的工具通用性要求。

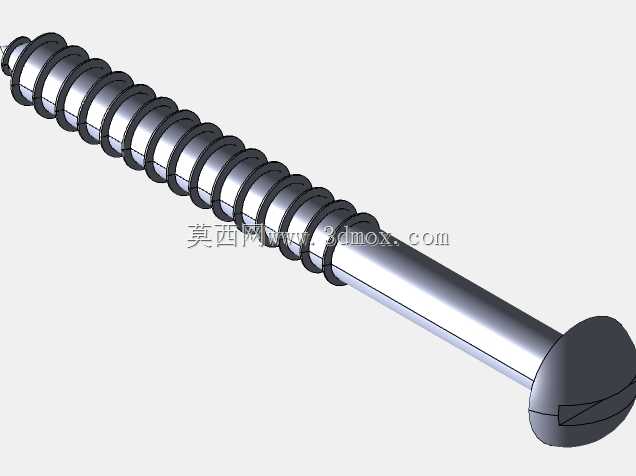

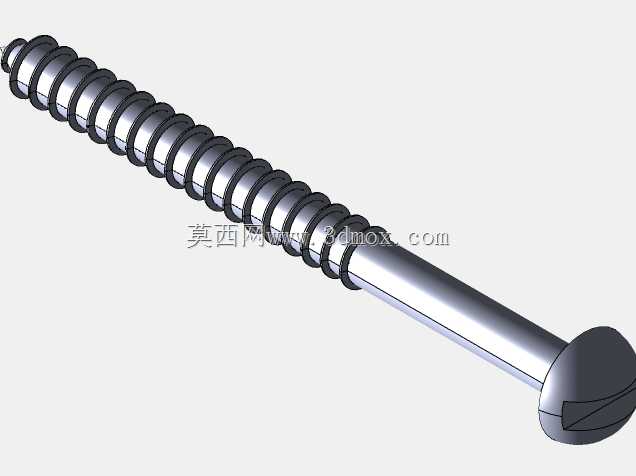

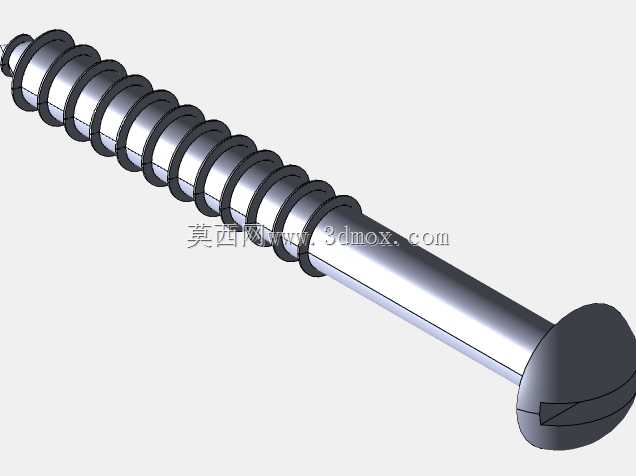

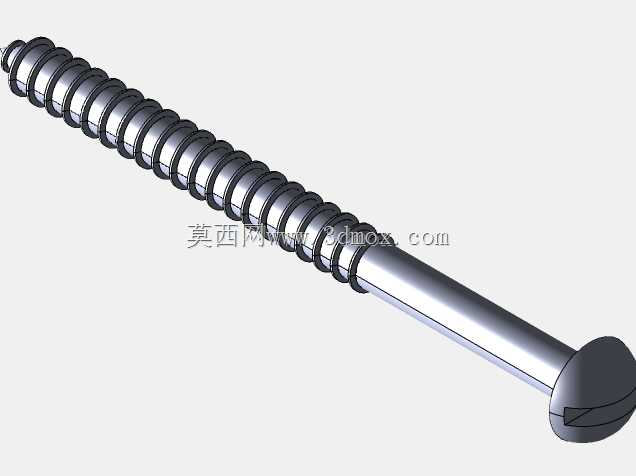

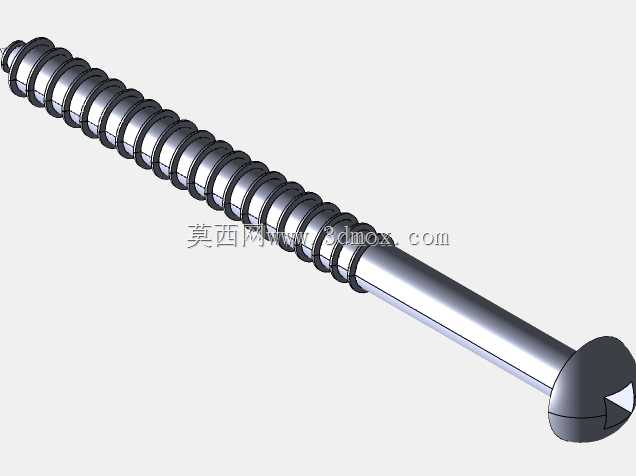

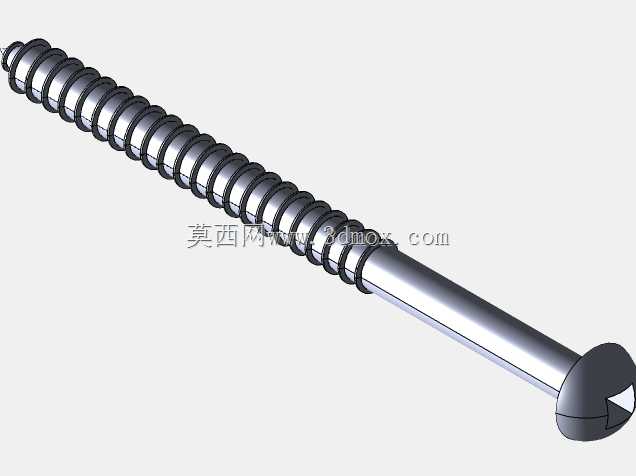

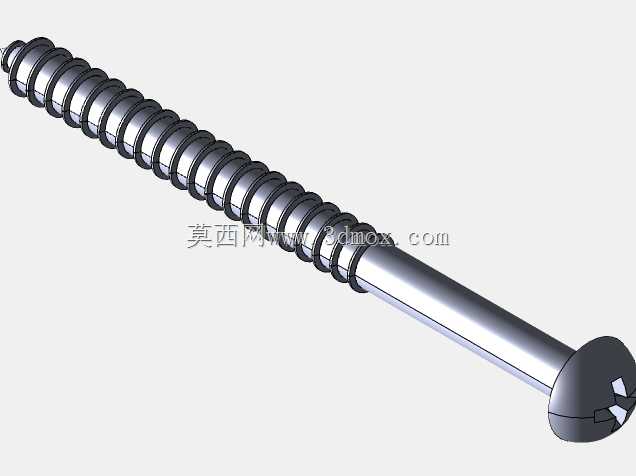

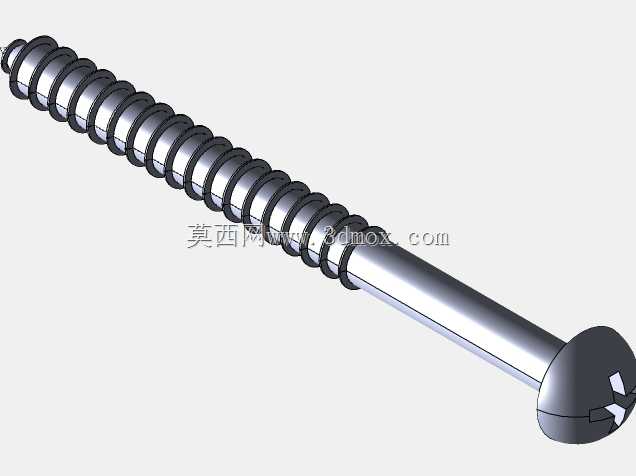

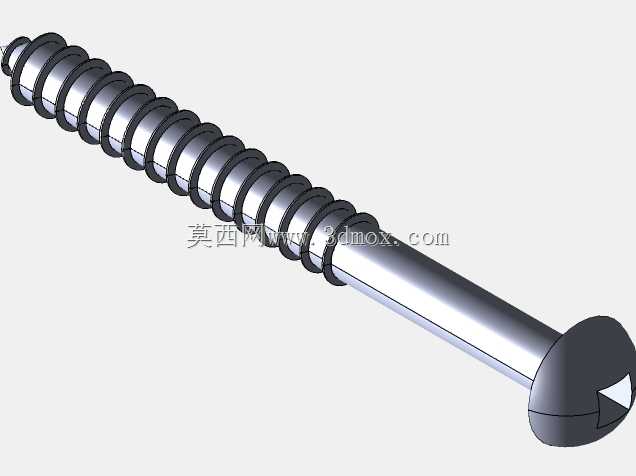

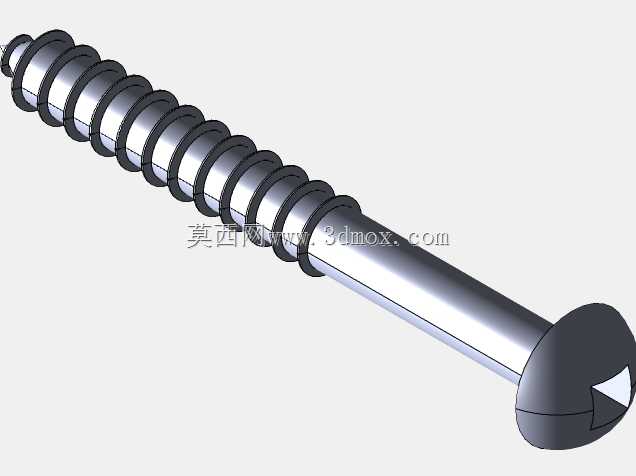

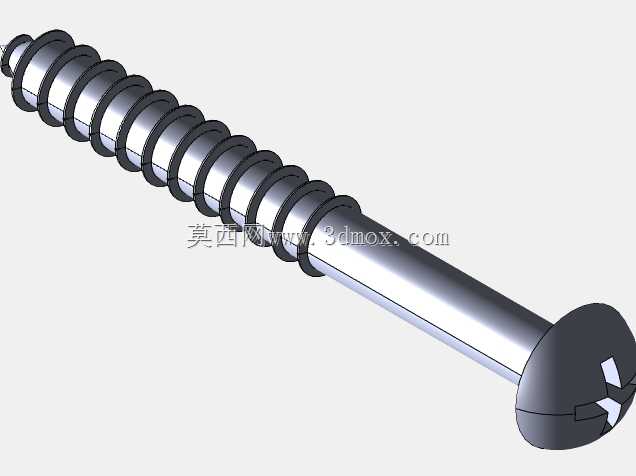

从产品结构设计来看，圆头的头部造型相比沉头螺钉，不需要在被连接件上预制沉头孔，安装时头部直接贴合被连接件表面，压紧接触面积更大，对于厚度较薄的金属压片、塑料饰板、木质薄板类连接件，不会出现沉头螺钉过拧导致的连接件表面凹陷、开裂问题，头部圆弧过渡的造型也能避免尖锐棱角带来的安装划伤，在家具、装饰类外露安装场景中，视觉效果也更加柔和。螺纹部分采用深牙大螺距设计，牙型角经过优化，拧入木材时的切削阻力更小，不容易导致木材开裂，螺纹长度覆盖了常用的#4、#6、#8、#10、#12五个标准规格，对应不同的拧入深度要求，可适配10mm到50mm厚度范围的木质基材安装需求，不同长度规格的螺钉杆部直径与头部尺寸均遵循通用紧固件标准公差，可直接匹配现有标准批头、安装孔位设计，无需单独定制配套工装。

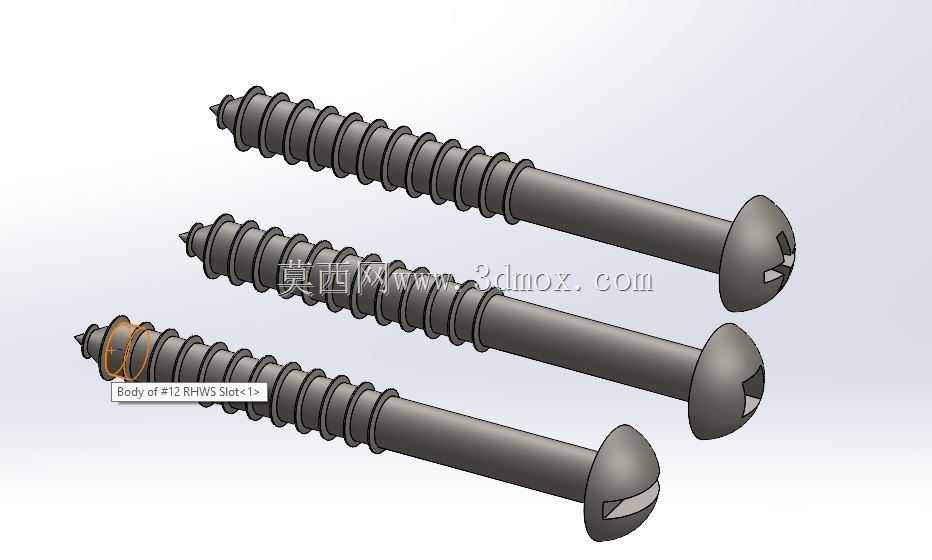

在安装边界设计上，该系列螺钉的头部直径与杆部直径的比值控制在合理区间，既保证足够的压紧受力面，也不会因为头部过大影响相邻部件的装配空间，螺钉末端采用锥度导向设计，对准预制的引导孔后可顺利导入，不会出现拧入偏斜的问题，针对不同密度的木质材料，设计时预留了足够的强度余量，经过表面发黑防锈处理的螺钉，可适应室内干燥环境以及一般户外潮湿环境的使用需求，不容易出现锈蚀断裂的问题。在三维建模过程中，每一个规格的螺纹牙型都按照实际加工参数进行精确绘制，头部槽型的深度、宽度公差严格遵循通用紧固件的公差要求，模型可直接用于装配干涉检查、装配工艺模拟，也可导出为工程图用于生产加工，结构设计人员在做木结构相关的设备、家具设计时，可直接调用该系列模型完成整体装配，不需要重复绘制标准件，大幅提升设计效率。在实际选型时，可根据被连接件的总厚度、木质基材的密度选择对应长度的规格，一般要求拧入基材的深度不小于螺钉杆部直径的6倍，即可保证足够的拉拔强度，对于密度较高的硬木材质，可适当减小拧入深度，对于密度较低的松木、人造板材，则需要适当增加拧入深度或者增加垫片扩大压紧面，避免长期使用后出现松动。
