多规格六角头方头木螺钉结构设计

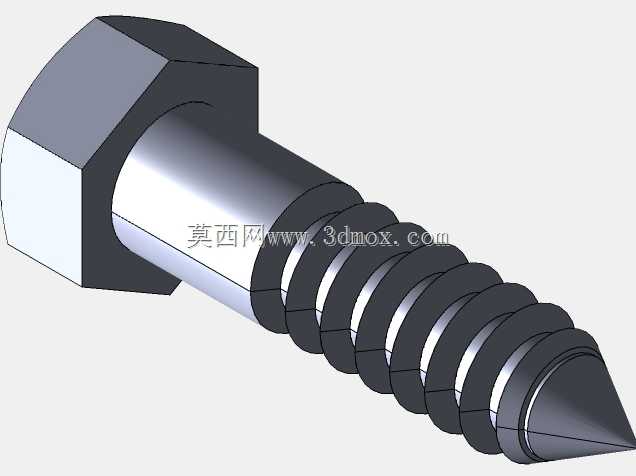

这类六角头方头木螺钉主要面向木结构连接、户外设施装配、仪器仪表阀块附属结构固定等场景，在实际工程应用中，区别于普通机螺钉，其自攻螺纹结构可直接旋入预先钻好的木质基材或软质预制孔内，无需配套攻丝工序，能大幅降低现场装配的工序复杂度。从结构设计逻辑来看，螺钉头部采用六角方头造型，核心考量是装配时的扭矩传递效率，普通一字或十字槽螺钉在大扭矩锁紧时容易出现槽口滑牙问题，六角头可适配普通开口扳手、套筒扳手，施加更大锁紧力的同时，反复拆装也不会出现头部驱动结构失效的情况，适合需要定期维护拆解的连接部位。

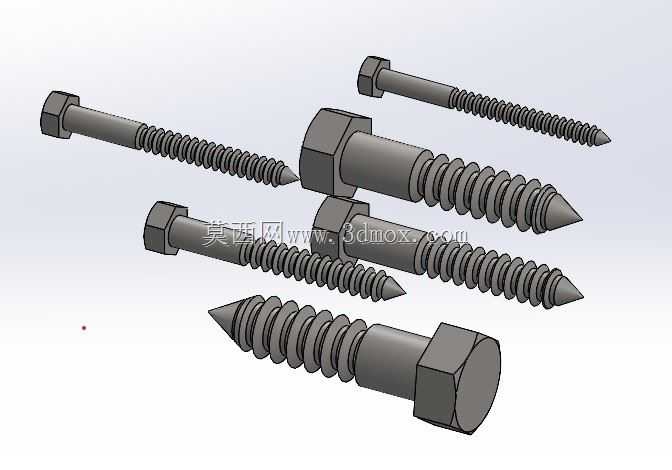

本次设计覆盖了#4、#6、#8、#10、#12五种常用标准长度规格，不同长度对应不同的基材穿透厚度要求，选型时需要注意，螺钉旋入基材的有效深度不能低于螺纹公称直径的6倍，才能保证足够的拉拔强度，避免受载后出现松脱。螺纹部分采用罗伯逊螺纹牙型，牙距较普通机螺钉更大，牙侧角经过优化，旋入时对木质基材的挤压损伤更小，不会出现基材开裂的问题，同时牙底圆弧过渡处理，能降低螺纹根部的应力集中，在承受交变载荷时不容易出现断裂失效。

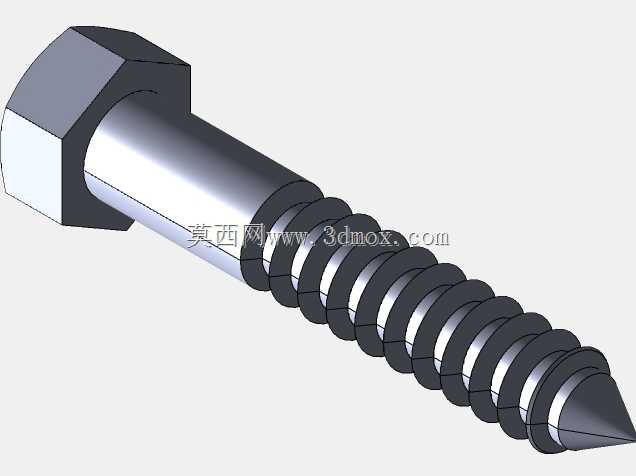

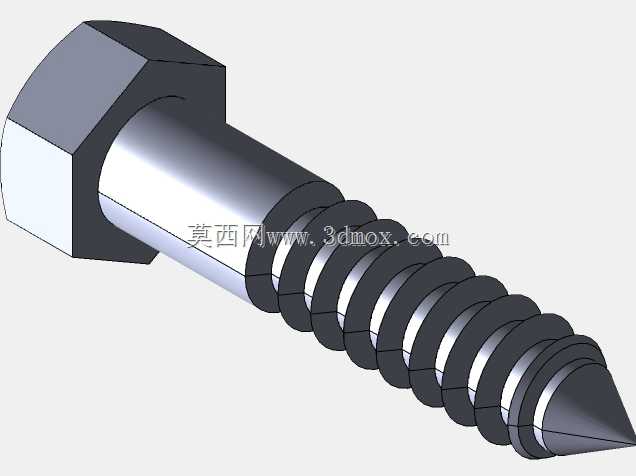

从安装边界来看，六角头的对边尺寸严格遵循通用紧固件标准，配套扳手空间不需要额外做非标定制，常规的装配工具即可完成操作；头部下端没有设计额外的垫圈面，对于需要平整贴合的安装面，可根据实际工况选配平垫或者弹垫，模型本身预留了足够的头部支撑直径，不会出现垫圈超出头部边缘的情况。螺钉末端采用锥尖导向设计，旋入时可自动对准预制孔中心，降低装配时的孔位对齐难度，即使预制孔存在少量位置偏差，锥尖也能引导螺钉顺利旋入，减少装配对位的辅助时间。

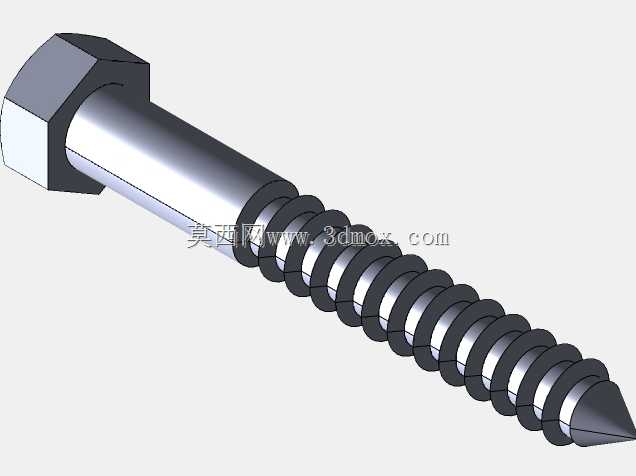

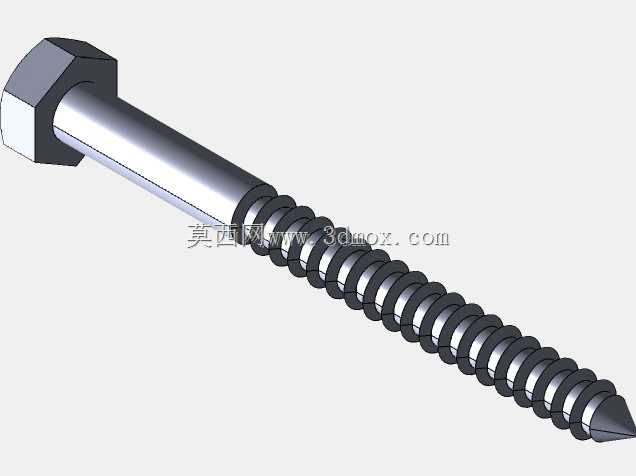

在实际设备配套中，这类螺钉除了木结构连接外，也可用于软质塑料、低压绝缘块等低硬度材料的连接固定，阀块类仪器的外壳木质封装、户外机柜的木质附件固定都能适用，设计时特意控制了螺纹收尾的退刀长度，避免螺纹末端出现不完整牙型导致的旋入卡滞问题，每一种规格的螺纹长度都和螺杆总长做了匹配，短规格螺钉采用全螺纹设计，长规格螺钉在头部下端保留一小段光杆，光杆直径略小于螺纹小径，装配时光杆部分可穿过上层被连接件的通孔，避免螺纹和上层孔壁刮擦，降低装配阻力。

建模过程中对六角头的棱角做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也避免模型在装配仿真时出现尖锐棱边的干涉误判，螺纹牙型的建模没有采用简化的贴图处理，而是还原了真实的牙型轮廓，可直接用于后续的装配干涉检查、力学仿真分析，不需要二次修改模型细节。不同长度规格的螺钉头部尺寸保持统一，同一种扭矩参数即可覆盖所有规格的锁紧要求，装配工位不需要频繁更换工具参数，能有效提升批量装配的作业效率。
