华硕P8Z77-VPro主板后置IO防护罩结构

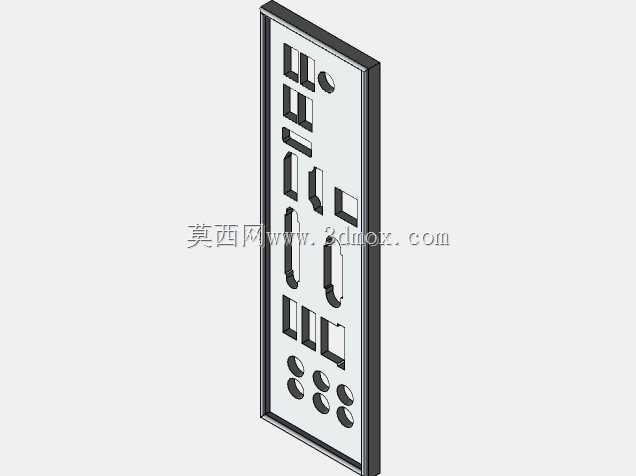

　　在台式电脑硬件装配与机箱内部结构防护场景中，主板后置IO防护罩是衔接主板接口区与机箱后部开孔的核心配套零件，很多装机用户都遇到过原装挡板丢失、装机时挡板卡扣对位不准、接口边缘割手的问题，这类自制结构的IO防护罩刚好能适配特定型号主板的接口布局，解决原装配件缺失的装机痛点。这款适配华硕P8Z77-V Pro主板的IO防护罩，整体采用薄型钣金类结构设计，建模时完全贴合主板后置IO区域的接口排布逻辑，从结构上看，防护罩上的开孔完全对应主板后置的各类接口位置：最上方预留了PS/2键鼠接口的方形开孔，往下依次排布USB2.0、USB3.0接口的长方开孔，中间区域预留了HDMI、DP、VGA这类视频输出接口的对应开孔，再往下是网线接口的方形开孔、音频输入输出组的多圆孔阵列开孔，每一处开孔的位置公差都控制在装配允许范围内，不会出现装机后接口被挡板遮挡、插头无法完全插入的问题。

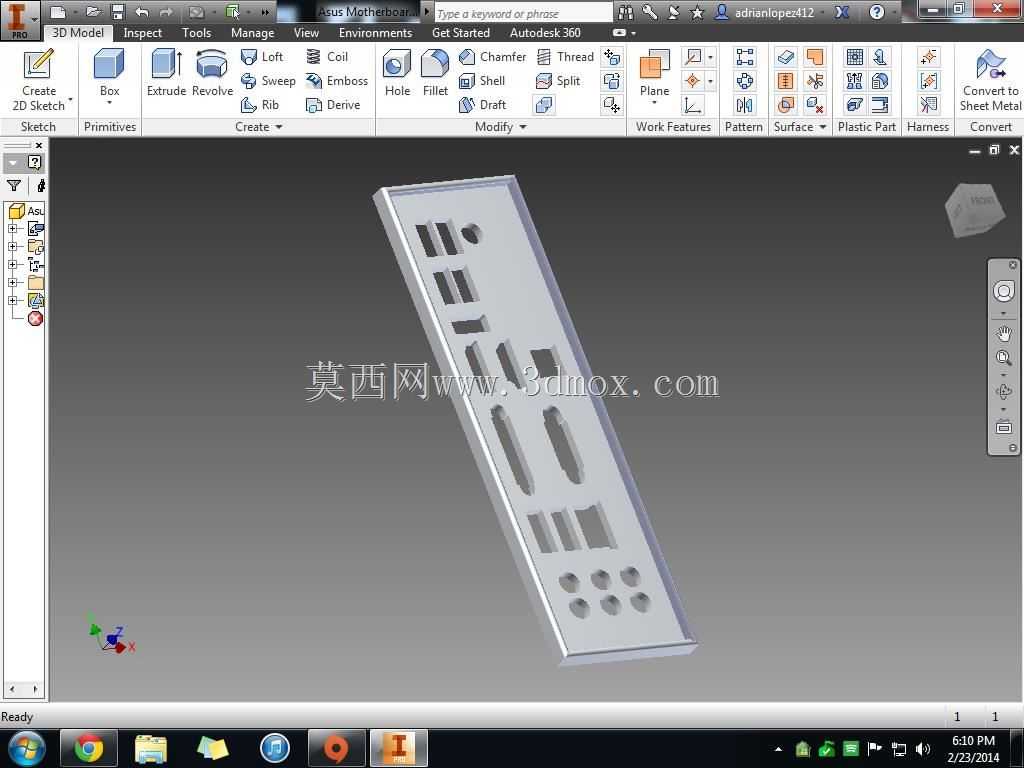

　　从设计思路上看，建模时首先提取了主板IO区域的外轮廓边界尺寸，确定防护罩的整体长宽尺寸刚好能嵌入标准ATX机箱后部的IO开孔位，边缘预留的折边结构能卡在机箱开孔的内侧，不需要额外打胶或者螺丝固定就能实现稳固装配，折边的翻折角度做了微小的导入斜度，装机时不需要刻意对位就能顺着斜度滑入机箱开孔，避免了传统原装挡板锋利边缘割伤操作人员的问题。防护罩的板面做了轻微的压型加强筋，沿着长轴方向的微凸结构能提升薄板材的整体刚性，不会因为运输过程中的挤压出现板面变形、开孔错位的情况，板面的厚度控制在0.8mm左右，既不会因为过厚导致插头插入深度不足，也不会因为过薄出现结构发软、装配后晃动的问题。

　　在实际装机应用中，这类IO防护罩除了起到遮挡机箱后部开孔、防止灰尘从缝隙进入机箱内部的作用，还能对主板后置的接口焊点起到一定的防护作用，避免装机时线材拉扯、外力磕碰直接作用在主板的接口焊盘上，降低主板接口虚焊脱落的风险。同时，防护罩的板面完全覆盖IO区域除接口外的空余位置，能减少机箱内部的电磁辐射从后部缝隙向外泄漏，也能阻挡外部的电磁干扰从后部进入机箱影响板载声卡、网卡的工作稳定性。建模过程中对每一处开孔的边缘都做了微小的圆角处理，没有尖锐的毛刺结构，不管是加工制作还是装机操作时，都不会划伤操作人员的手部，也不会刮伤插头的外被绝缘层。

　　从安装边界来看，防护罩的内侧与主板IO接口端面的间隙控制在2mm左右，既不会贴到主板上的元器件造成短路风险，也不会因为间隙过大导致灰尘容易进入，外侧与机箱外表面基本齐平，不会突出机箱表面影响外观，也不会内凹太深导致插头插入时需要探入机箱内部操作。针对不同接口的插拔特性，开孔的尺寸也做了对应调整：比如经常插拔的USB接口、音频接口的开孔预留了0.3mm的装配余量，插头插拔时不会蹭到挡板边缘；而很少插拔的视频接口、网线接口的开孔余量控制在0.15mm，能更好的固定接口位置，减少插头晃动带来的焊点受力。整个结构没有多余的装饰性设计，完全以功能性为核心，所有的结构特征都服务于装配便利性、防护实用性和尺寸适配性，不管是用于个人装机替换丢失的原装挡板，还是用于定制化机箱改装时的IO区域适配，都能满足实际使用的结构要求，建模时的特征参数也能直接导出用于钣金下料、折弯加工，不需要二次调整尺寸就能直接生产制作。
