气缸式呼吸辅助通气装置结构设计

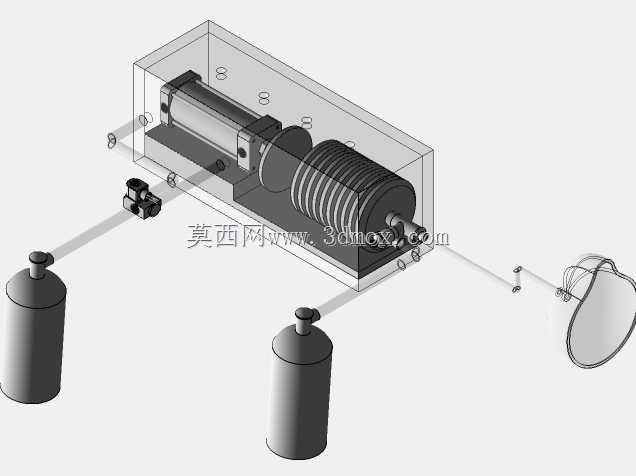

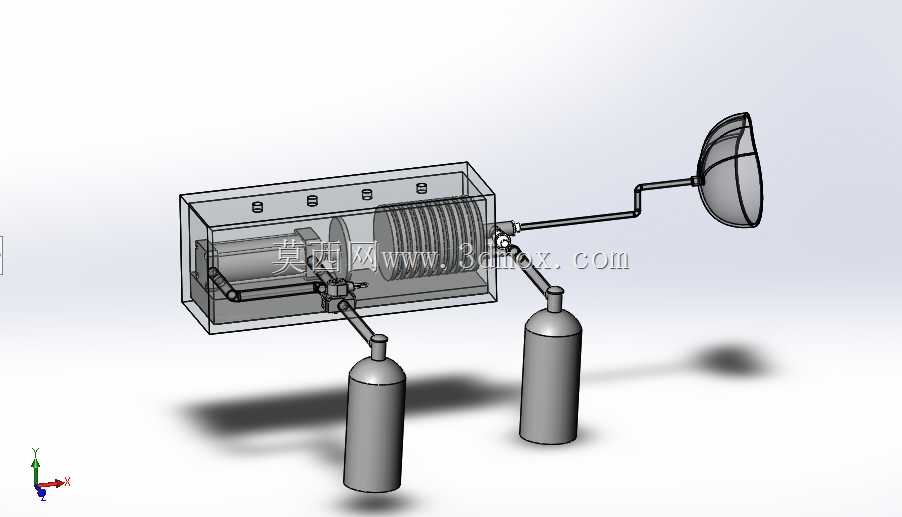

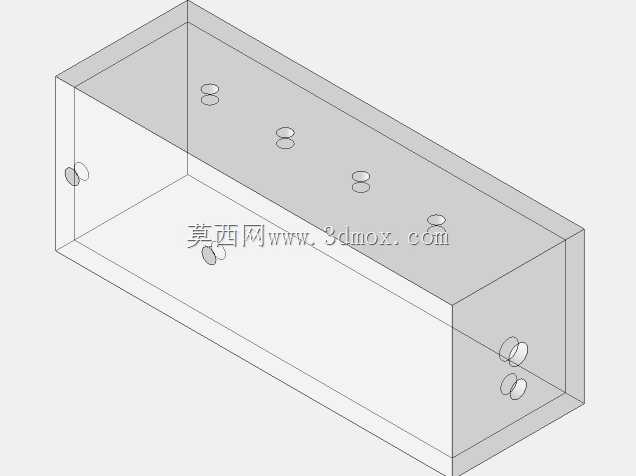

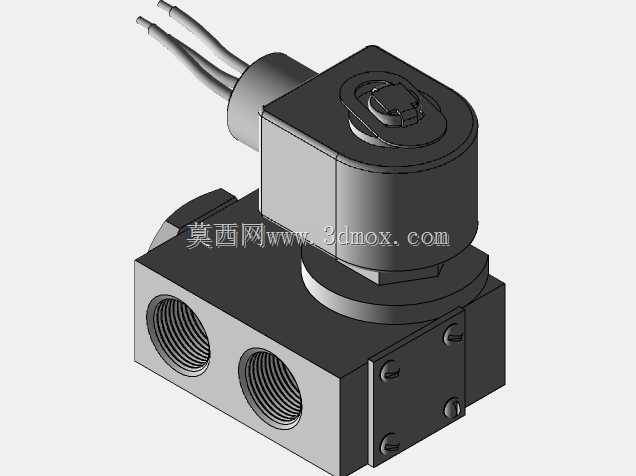

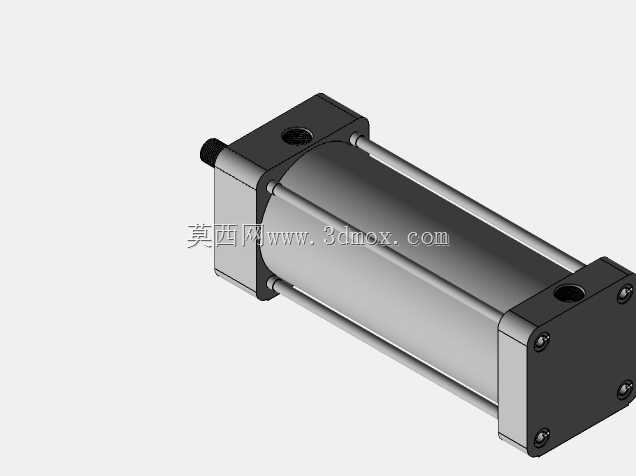

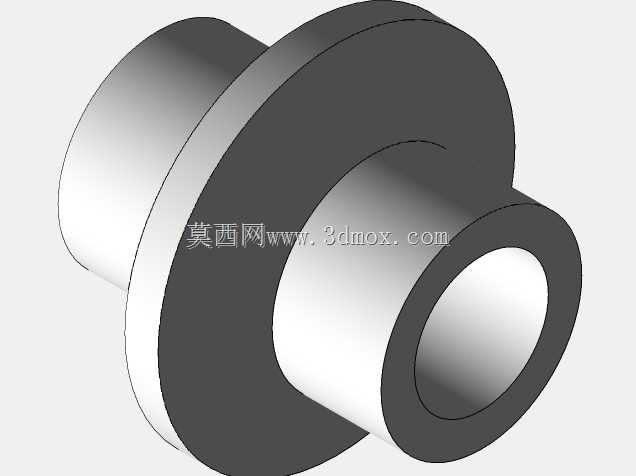

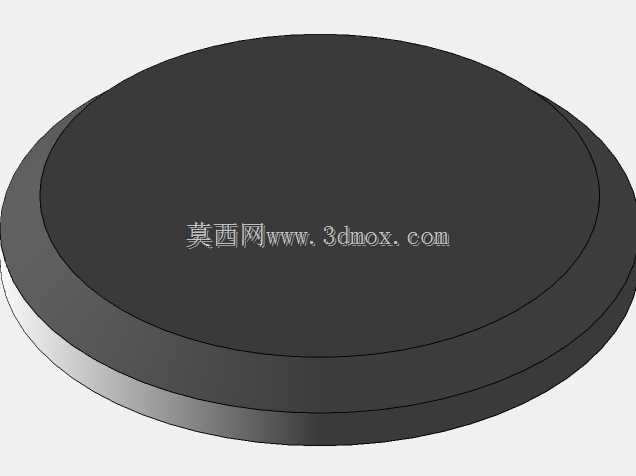

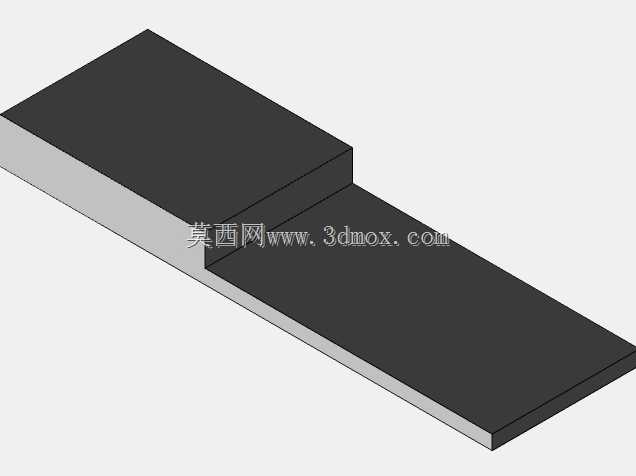

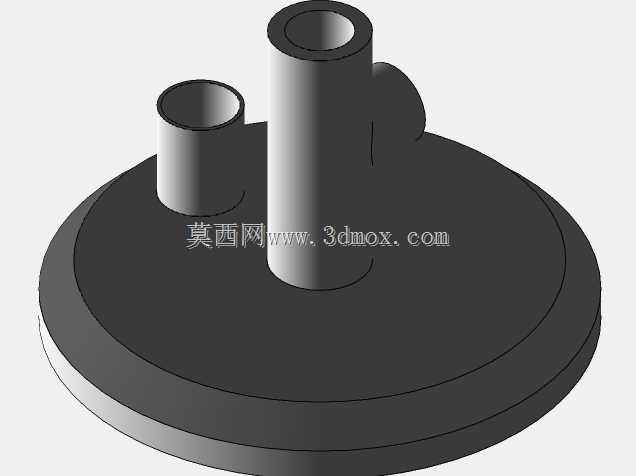

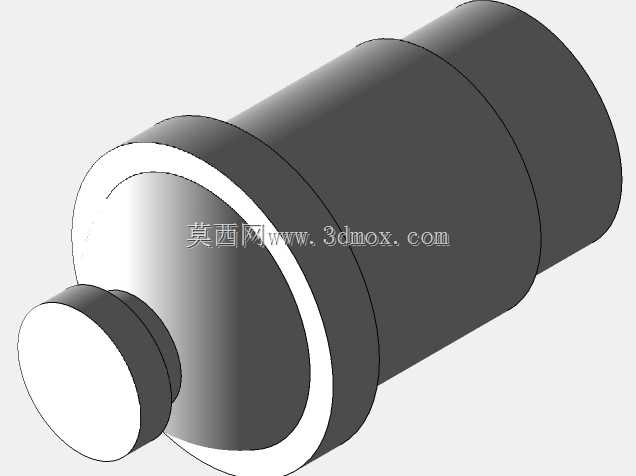

　　该装置核心采用气缸作为动力执行单元，通过气缸活塞杆的往复下压动作，挤压内置的塑料变形容腔，容腔内部预存配比完成的空气与氧气混合气体，在容腔受挤压形变时，内部混合气体以设定的脉冲频率向外输出，可直接对接呼吸面罩为患者提供通气支持，整套动力输出路径通过刚性管路连接，避免柔性管路在高频动作下出现的容积变化导致输出气量偏差。从结构布局来看，动力气缸横向布置在方形主机壳内部，容腔采用波纹折叠式结构，可在受压时均匀收缩，复位时依靠自身材料弹性回胀完成进气补压，主机壳侧面预留电磁阀安装位与控制器走线槽，可通过电磁阀切换气路通断时序，匹配不同患者的通气频率与潮气量需求，控制模块可直接固定在主机壳顶部的三个预设安装凸台上，无需额外打孔加工。

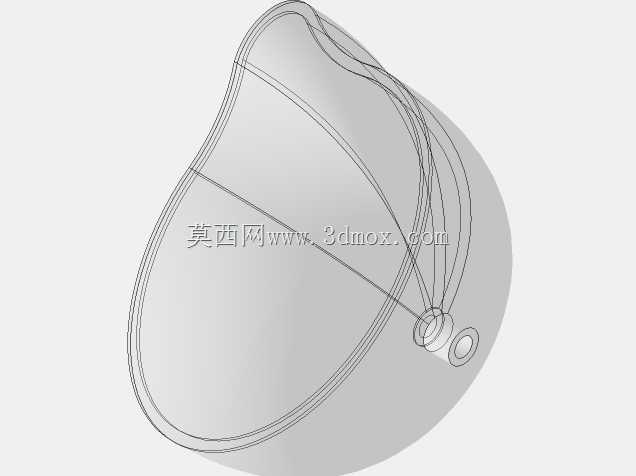

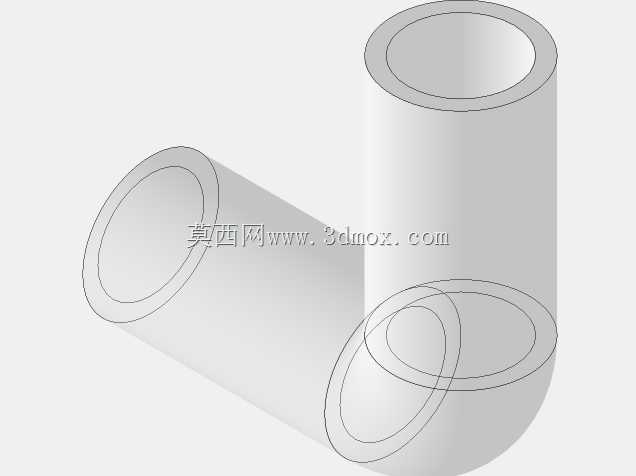

　　外接的两个高压气瓶通过立式接头与主机气路连通，分别作为备用氧源与驱动气源，接头位置设置在主机壳下方靠前位置，可避免气瓶管路与上方的气缸动作部件产生运动干涉，气瓶采用标准工业气瓶接口，可直接替换常规医用供氧气瓶，无需额外定制转接头。呼吸面罩通过弯折式刚性导气管连接主机输出端，导气管的弯折角度经过运动校核，在面罩随患者头部小幅挪动时，导气管不会对主机输出端产生额外的侧向拉扯力，同时导气管内径经过通径计算，可保证脉冲气流输出时的压损控制在允许范围内。整套装置的安装边界可适配常规医用设备台面，主机壳底部为平面结构，可直接放置在台面或通过螺栓固定在移动支架上，所有外露管路接头均采用快插式结构，可在无专用工具的情况下完成管路拆装与部件更换，

　　部分通用标准件可直接采用市面现有量产零件，降低整体加工与装配成本。在实际临床应用场景中，该装置可作为应急通气设备使用，在常规呼吸机资源紧张时快速部署，结构简单可靠，对使用环境的供电要求较低，可适配不同场景下的临时通气救治需求，结构设计过程中对所有运动部件都做了行程限位，避免气缸超程动作导致容腔过度挤压破裂，气路中预留了压力检测接口，可外接压力传感器实时监测输出气压，避免气压过高对患者造成气道损伤。
