V12发动机缸体曲轴缸头组合结构模型

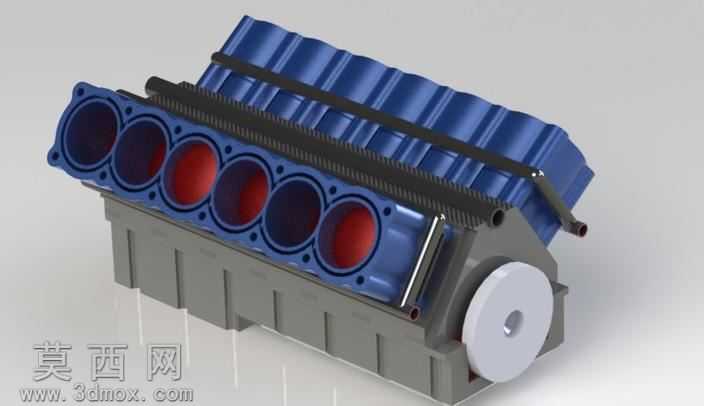

本模型为V12引擎核心组件的三维建模成果，完整还原了缸体、曲轴与缸头的组合装配结构，建模过程严格遵循V型12缸发动机的真实结构比例与布局逻辑。建模阶段首先搭建整体装配基准，确定V型气缸的夹角参数与缸体的整体轮廓，通过拉伸、切除等基础特征完成缸体主体结构的构建，精准排布12个气缸腔的位置，保证各缸间距、壁厚参数符合真实发动机的设计规范。缸体上部的蓝色缸头部分单独建模，对应每一个气缸位置预留了气门、冷却水道的安装结构，表面的散热鳍片通过阵列特征实现均匀排布，还原了缸头的散热结构设计。下部灰色的曲轴箱部分与缸体做一体化适配设计，内部预留了曲轴的安装腔体，侧壁的加强筋结构通过扫掠特征生成，兼顾结构强度与轻量化的设计需求。曲轴部分采用回转类特征建模，精准还原了曲柄销、主轴颈的相对位置与尺寸，保证12个曲柄的相位角符合V12发动机的做功顺序要求，曲轴端部的带轮结构也做了细节还原，可直观展示前端轮系的安装位置。材质渲染阶段，缸体部分采用金属灰磨砂材质模拟铸铁缸体的质感，缸头部分采用蓝色金属烤漆材质，气缸内壁做红色高亮处理模拟燃烧室的涂层效果，金属部件的边缘做了轻微倒角处理，还原真实机加工零件的边缘质感。各部件之间的装配关系做了清晰的层级划分，可直观展示缸体、缸头、曲轴的装配逻辑，模型结构完整无冗余特征，各部件之间无干涉问题，可用于发动机结构教学、动力系统原理展示等场景，能够清晰呈现V12发动机核心部件的布局与配合关系，帮助理解大排量多缸发动机的结构设计思路。
