二级传动齿轮箱内部啮合结构设计

项目分类:齿轮 发布时间:2025-08-27 ID:1065916
  • 二级传动齿轮箱内部啮合结构设计
  • 二级传动齿轮箱内部啮合结构设计
  • 二级传动齿轮箱内部啮合结构设计
  • 二级传动齿轮箱内部啮合结构设计
  • 二级传动齿轮箱内部啮合结构设计
  • 二级传动齿轮箱内部啮合结构设计

在中小功率传动场景中,单级齿轮副往往难以同时满足安装空间限制与大减速比的输出需求,这类二级传动齿轮箱的设计,正是为了平衡传动比、输出扭矩与箱体占用空间三者的矛盾。从实际应用来看,这类结构常出现在小型输送线驱动端、实验室小型搅拌设备动力端、轻工包装机械的进给传动单元中,当原动机输出转速偏高、输出扭矩不足以直接驱动负载时,通过两级齿轮的啮合传动,可在紧凑的箱体内完成转速降低与扭矩放大的功能,避免单级大齿轮带来的径向尺寸过大问题。

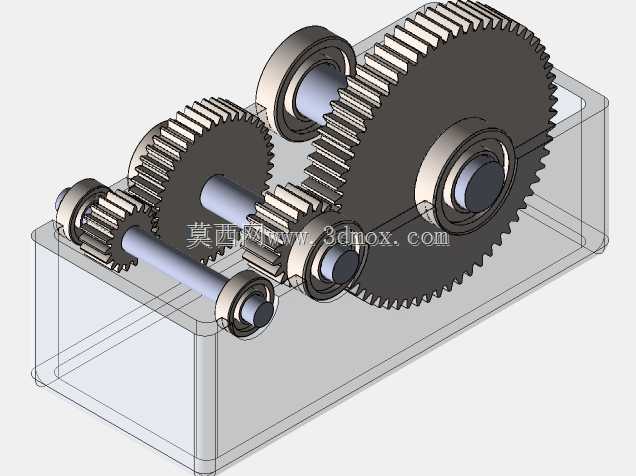

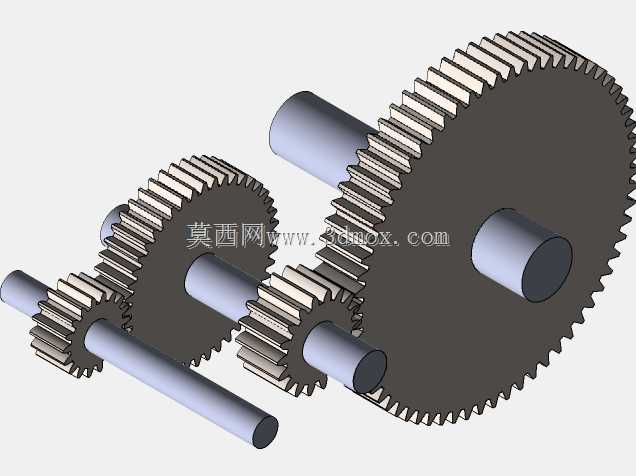

从结构设计逻辑来看,这套齿轮箱采用平行轴布置方案,三根传动轴平行安装在箱体内壁的轴承位上,输入轴端布置小模数齿轮,与中间轴上的大直径齿轮完成第一级减速,中间轴同轴固定的小齿轮再与输出轴端的大齿轮啮合,完成第二级减速,总减速比为两级齿轮副减速比的乘积,相比单级传动,在相同总减速比要求下,各级齿轮的齿数差更合理,不会出现小齿轮根切或者大齿轮直径过大的问题。齿轮参数选择上,各级齿轮均采用渐开线圆柱直齿设计,加工难度低,装配时无需额外调整轴向啮合位置,对安装精度的容错性更高,适合中小载荷、无剧烈冲击的连续传动场景。

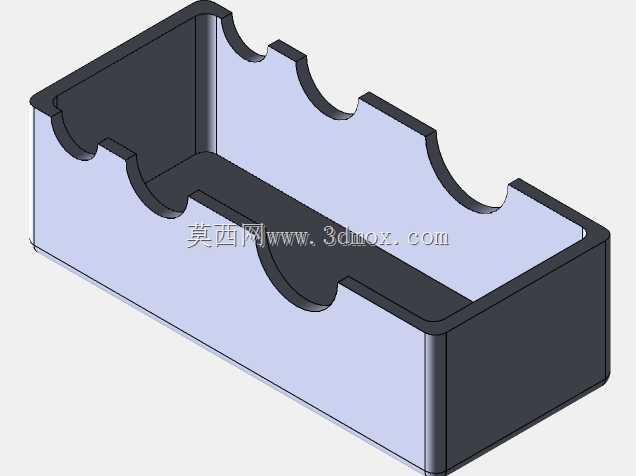

箱体采用透明式的外壳设计,在实际工业应用中多为铸铁或者铸铝材质,建模时做透明处理是为了清晰展示内部齿轮的啮合关系与轴系布置,实际生产中箱体的内壁会设置加强筋,既提升箱体的结构刚性,避免轴承受力后箱体出现变形导致齿轮啮合错位,也能在齿轮运转时存储润滑油,通过齿轮旋转带油实现啮合面与轴承的自润滑。安装边界方面,箱体底部预留平整的安装基面,可通过螺栓固定在设备的安装机架上,输入轴与输出轴的轴伸端均伸出箱体外,通过键连接与外部动力端、负载端实现扭矩传递,轴与箱体的接触位置设置密封结构,避免箱体内润滑油泄漏,同时阻挡外部粉尘进入啮合区域造成齿轮磨损。

设计过程中需要重点校核各级齿轮的接触强度与弯曲强度,根据负载的持续工作时长选择对应的模数与齿宽,轴的设计需要校核挠度,避免轴受力变形后齿轮出现偏载,轴承选型要同时承受径向载荷与少量轴向窜动带来的轴向力,保证长期运转下的稳定性。这套结构的传动效率相比蜗轮蜗杆传动更高,在连续运转工况下发热更小,不需要额外配置散热结构,维护时仅需定期更换箱体内润滑油、检查齿轮啮合面的磨损情况即可,运维成本较低。在三维建模过程中,需要严格保证各轴的中心距与齿轮参数匹配,齿轮啮合时保留合理的侧隙,避免建模时出现齿面干涉,同时要还原轴承的安装位置、轴上的挡圈定位结构,保证装配关系与实际生产中的装配逻辑一致,方便后续导出工程图用于生产加工,也可直接导入仿真软件做运动学仿真,验证传动过程中是否存在卡滞、干涉问题,校核不同转速下的齿轮受力情况。
