啮合式传动正齿轮组结构设计

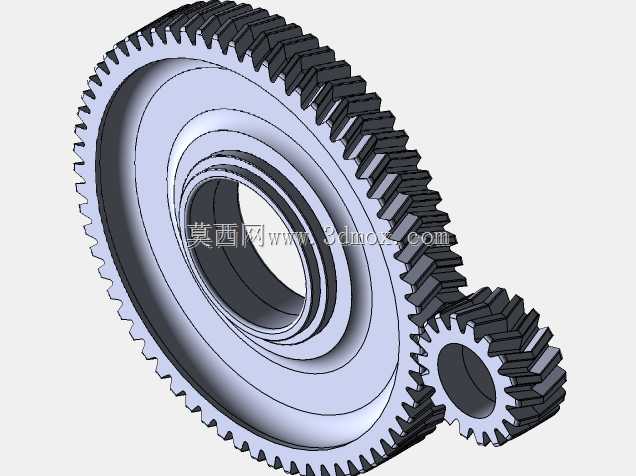

这套啮合传动的正齿轮结构，在常规工业传动场景里的适配性很广，从中小型输送设备的动力传递单元，到机床进给机构的扭矩传输组件，再到阀门驱动的减速增扭模块，都能见到这类结构的实际应用。做这套结构设计的时候，首先要考虑的是实际安装边界的约束，大齿轮的内孔是阶梯式结构，不同直径的台阶分别对应轴承安装位、轴向定位挡边以及输出端连接位，设计时要保证各台阶的同轴度公差控制在0.02mm以内，避免装配后出现齿轮偏摆、啮合间隙不均的问题。小齿轮的内孔为直孔结构，适配平键连接的输入轴，孔壁的粗糙度要达到Ra1.6，保证和轴的配合紧密度，避免传动过程中出现键槽磨损、轴孔打滑的情况。

从功能特性来看，这套齿轮组采用的是标准渐开线直齿齿形，压力角选取通用的20°，齿顶高系数取1，保证啮合过程中传动比恒定，不会出现速比波动的情况。大小齿轮的齿数搭配是根据实际传动比需求确定的，啮合侧隙控制在0.1-0.2mm之间，既可以补偿热膨胀带来的尺寸变化，也能留存润滑脂的存储空间，避免齿面干磨。齿宽的设计上，大齿轮齿宽比小齿轮略宽2-3mm，就算装配时出现少量轴向错位，也能保证全齿宽参与啮合，不会出现局部齿面过载的问题。

实际选型应用的时候，要注意安装中心距的公差控制，中心距偏差过大会导致啮合侧隙过大，传动过程中出现冲击噪音，偏差过小则会导致齿面卡滞、磨损加剧。齿轮的轮毂部分做了减重设计，在保证结构强度的前提下，去除了轮毂非受力区域的多余材料，降低整体转动惯量，启停过程中可以减少动力损耗。轮缘和轮毂之间的辐板厚度经过强度校核，能够承受额定扭矩下的剪切应力，就算出现短时过载，也不会出现辐板断裂的情况。

在设备实际运行过程中，这类正齿轮组的传动效率可以达到98%以上，相比斜齿轮没有轴向力，对支撑轴承的选型要求更低，不需要额外配置承受轴向载荷的轴承，能够简化整体支撑结构的设计，降低装配和维护成本。齿面的加工精度等级选取7级，适配中低速重载的传动场景，齿根部分做了圆角过渡处理，避免应力集中，提升齿轮的疲劳寿命。安装时要保证两齿轮的轴线平行度误差控制在0.03mm以内，否则会出现齿面接触偏载，长期运行会导致轮齿单侧磨损加剧，缩短使用寿命。

设计建模过程中，齿形的生成是核心环节，要严格按照渐开线方程生成齿廓曲线，保证齿形的准确性，齿向误差控制在允许范围内，阵列轮齿的时候要保证周节累积误差符合精度要求。装配完成后要做干涉检查，确认两齿轮啮合过程中没有齿面干涉，转动过程顺滑无卡滞，同时预留润滑结构的安装空间，比如齿轮箱内壁的喷油嘴位置、油道的走向，都要和齿轮的转动范围匹配，避免润滑结构和转动的齿轮发生碰撞。

从应用场景的适配性来说，这类正齿轮组不适合高速重载的长周期连续运行场景，更适合中低速、传动比固定、对轴向空间有约束的传动单元，比如小型阀门的电动执行机构内部，通过这套齿轮组把电机的高转速低扭矩输出，转换成低转速大扭矩的阀杆驱动动力，保证阀门启闭过程的扭矩足够，同时控制整体结构的径向尺寸，让执行机构的整体体积更紧凑。还有在一些仪器仪表的调节机构里，这类齿轮组可以精准传递转动角度，因为直齿轮的回程间隙小，传动精度稳定，能够保证调节量的准确传递，不会因为齿侧间隙过大导致调节精度超差。
