越野摩托单减后摇臂结构设计

这款摇臂是越野摩托车后悬架系统的核心承载构件，主要适配搭载中央单筒减震器的非道路越野车型，在整车布局中承担后轮与车架之间的载荷传递、运动约束作用，直接决定车辆在非铺装路面行驶时的后轮循迹性、抗冲击能力与操控响应表现。不同于通路车型的双枪减震后平叉，单减摇臂需要在单侧减震支点的受力条件下平衡双侧轮轴载荷，对结构刚度分布、受力路径规划的要求更高。

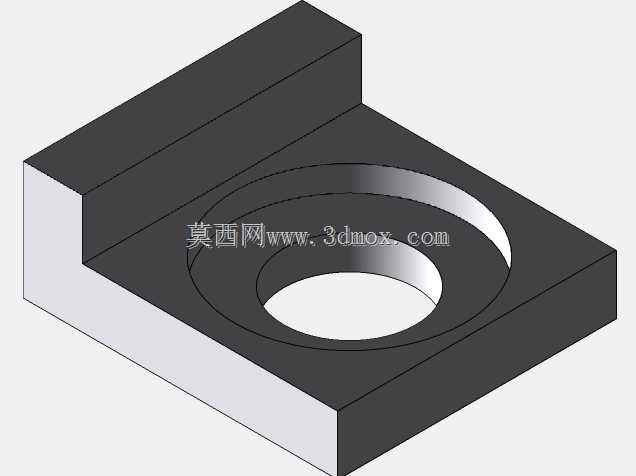

从实际使用场景来看，越野摩托行驶过程中需要频繁应对飞跳落地、颠簸路面冲击、大扭矩后轮输出的交变载荷，摇臂既要承受垂直方向的冲击载荷，也要传递后轮驱动时的纵向牵引力，还要约束后轮的横向摆动量，避免高速行驶或过弯时出现轮位偏移。设计时首先明确了核心安装边界：摇臂前端通过同轴衬套与车架吊耳铰接，形成摆动旋转副，中部的凸台支座为单减震器提供下安装点，后端的开槽轴位用于固定后轮轴，两侧的延伸臂上预留了刹车卡钳、导链器的安装位，所有安装孔位的同轴度、位置度公差都控制在0.1mm以内，避免装配后出现运动干涉。

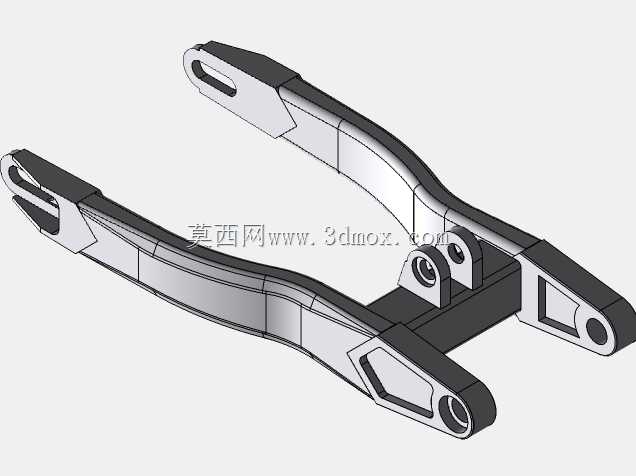

结构设计上采用了变截面双臂式布局，摇臂主体从前端铰接点到后轮轴端，截面高度随受力弯矩变化逐步调整，在弯矩最大的中部区域保留足够的截面高度来提升抗弯刚度，靠近轮轴的末端适当收窄截面，在保证强度的前提下控制整体重量。臂身采用镂空式加强筋设计，在受力集中的铰接点、减震安装座、轮轴安装位周边设置了加厚的凸台结构，分散应力集中点，避免长期交变载荷下出现疲劳开裂。两侧臂体的对称度经过反复校核，确保后轮安装后与车架中心面的偏差控制在允许范围内，减少行驶过程中的轮胎偏磨、链条偏摆问题。

尺寸边界方面，这款摇臂适配总长470mm规格的单筒后减震器，轮轴安装槽的开度匹配常规越野摩托后轮轴径，前端铰接孔的间距对应主流越野车架的后摇臂安装吊耳宽度，装配后摇臂的摆动行程与减震器的压缩行程完全匹配，不会出现减震触底时摇臂与车架、其他附件发生碰撞的问题。设计过程中通过受力仿真模拟了飞跳落地3倍重力冲击、大扭矩起步、急刹制动等多种极限工况下的应力分布，对局部应力过高的区域做了圆角过渡、壁厚补强处理，在满足强度要求的前提下尽可能去除非受力区域的冗余材料，兼顾轻量化与结构可靠性。

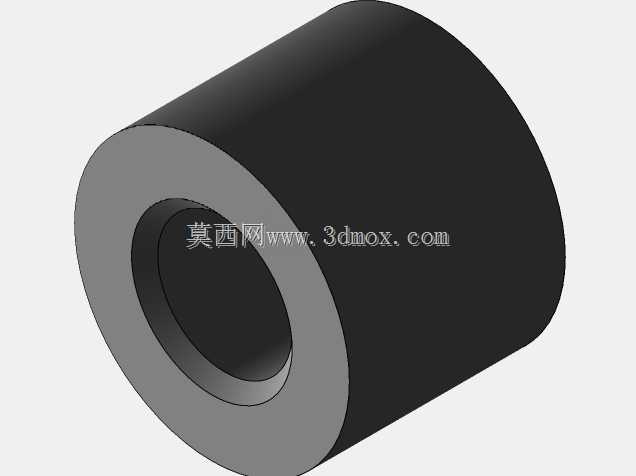

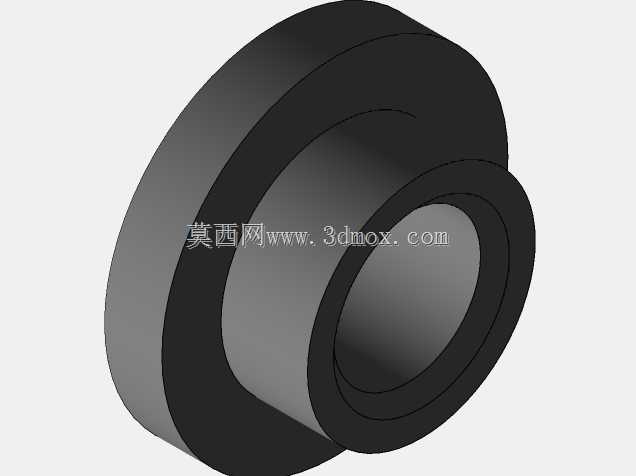

从实际装配逻辑来看，摇臂的铰接点采用衬套压装结构，能够缓冲路面传递的细碎振动，同时保证摆动过程的阻尼一致性；减震安装座的孔位角度经过匹配计算，确保减震器在全行程范围内的受力方向始终与安装轴线重合，避免减震器承受侧向力导致油封过早损坏。后轮轴槽位采用开口式设计，方便后轮拆装维护，槽位末端设置了加强块，避免大扭矩输出时槽口出现张开变形。整体结构没有多余的装饰性设计，所有几何特征都服务于受力传递、安装适配的实际功能，能够满足越野场景下高强度使用的可靠性要求。
