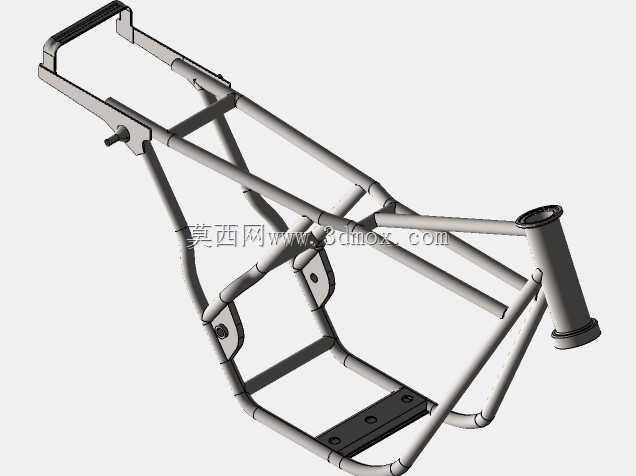

雅马哈RD350摩托车管式承载车架结构

　　这款车架是经典两冲程运动摩托车的核心承载基体，采用空间管式桁架结构设计，主要适配中小排量运动摩托的整车装配需求，在摩托车改装、复古车复刻、赛车性能升级场景中有着较高的应用价值。从实际装车逻辑来看，车架前端的大直径套管为转向立管安装位，需要匹配对应型号的方向柱轴承组，立管的倾角参数直接决定整车的拖曳距与转向特性，设计时预留的轴承安装台阶深度经过反复校核，可保证转向机构上下轴承的同轴度，避免行驶中出现方向把抖动、转向卡滞的问题。

　　车架中部的空间桁架结构是核心承载区域，多根不同管径的冷拔无缝钢管通过空间角度排布，形成稳定的三角受力结构，既可以承载发动机总成的静态重量，也能抵消车辆急加速、紧急制动、过弯侧倾时产生的交变载荷，管架之间预留的安装点位完全对应RD350发动机的固定吊耳位置，安装时无需额外打孔改制，装配后发动机与车架的贴合间隙可控制在合理范围内，避免行驶中出现共振异响。车架尾部的结构为乘员座椅与后货架安装区域，尾部的横向连接管上预留了标准的安装孔位，可适配原厂座椅、改装驼峰座以及轻量化后货架，尾部的上翘角度经过优化，既可以保证车辆运动化的外观姿态，也能避免激烈驾驶时尾部与路面发生剐蹭。

　　车架下部的横向安装板为后摇臂 pivot 轴的安装基座，安装板的平面度与轴孔同轴度直接决定后悬挂的工作顺畅度，设计时对该区域做了局部加强处理，通过增加补强片的方式提升轴孔周边的结构强度，避免大扭矩输出时轴孔出现变形。从安装边界来看，这款车架的整体宽度控制在合理范围内，两侧的管架不会超出发动机的整体宽度，可适配多数同级别车型的外观覆盖件安装，前端转向立管的高度与尾部安装点的高度差经过匹配，可保证装配后整车的重心处于合理区间，兼顾直线行驶稳定性与弯道操控灵活性。

　　在设计思路上，这款车架没有采用冗余的加强结构，而是通过管材的空间排布实现受力路径的最优传递，每一根管材的走向都对应实际行驶中的受力方向，在保证结构强度满足赛道级使用需求的前提下，尽可能降低车架自身重量，实现轻量化与刚性的平衡。车架上的各个安装支架都采用冲压成型后焊接的方式固定，焊接位置都做了应力释放处理，避免长期使用后焊接位置出现疲劳开裂，各个安装孔的位置精度控制在机械加工公差范围内，可保证整车装配时各部件的对位精度，减少装配调试的工作量。对于摩托车改装从业者来说，这款车架的结构参数可以作为同级别车型车架改装的参考基准，通过调整管材管径、管壁厚度以及桁架排布角度，可以在原有结构基础上优化车架的刚性分布，满足不同使用场景下的性能需求；对于三维建模从业者来说，这款模型的空间管架建模逻辑可以作为复杂空间结构建模的参考，掌握空间曲线扫掠、多实体焊接装配的建模技巧，提升复杂焊接结构件的建模效率。
