Pertamina款立式工业燃油存储桶结构设计

　　在工矿现场燃油补给、小型工程设备移动供油、户外作业临时油料存储这类场景里，立式圆柱燃油桶是应用频次极高的存储载具，不同于民用塑料储油容器，工业级金属燃油桶需要兼顾结构强度、密封性能、堆叠适配性以及搬运兼容性，本次建模的这款立式燃油桶，完全围绕现场实际使用需求完成结构还原。从实际使用场景来看，这类燃油桶常被用于野外勘探作业的柴油临时存储、小型发电机组的配套供油储备、汽修门店的散装机油/燃油周转，也会在厂区内部的油料二次配送环节作为中转容器使用，因此结构设计上首先要适配常规的叉车搬运、手动液压车转运，以及多层堆叠的仓储需求。

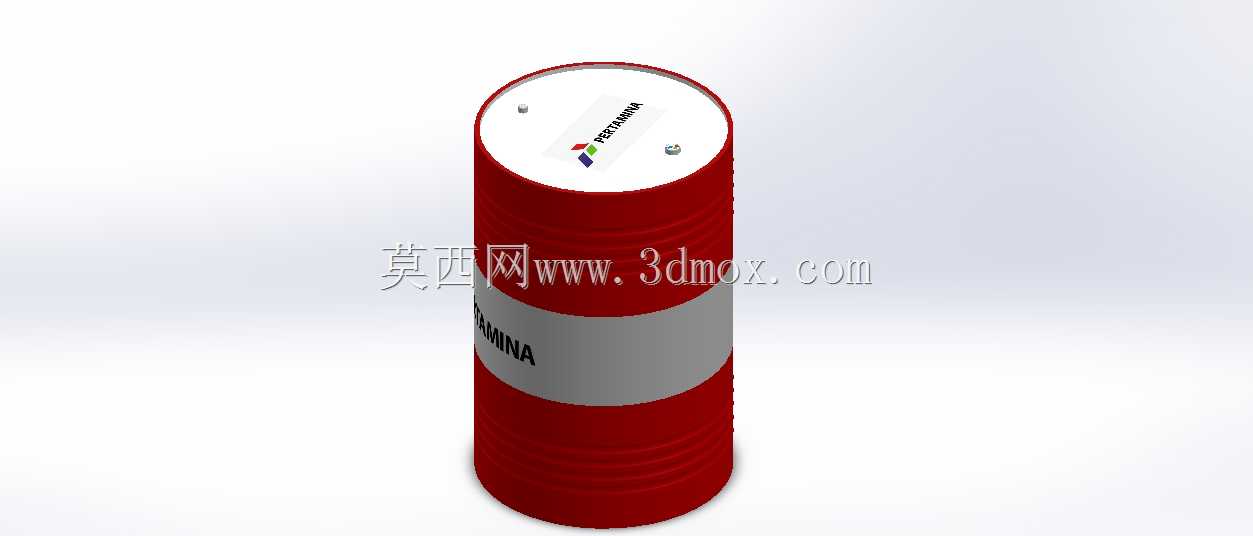

　　桶身采用直筒圆柱结构，这种结构的优势在于环向受力均匀，在内部油料静压作用下桶壁不会出现局部应力集中，相比方形桶，圆柱结构在受到外部碰撞时，冲击力会沿弧面分散，不容易出现凹陷变形导致的焊缝开裂。桶身中部设置的环形灰色箍带，并非单纯的装饰结构，实际生产中这道箍带是桶身卷板拼接后的加强结构，同时也是堆叠时的定位止口，当多个桶垂直堆叠时，上层桶的底部嵌合在下层桶的箍带位置，能避免堆叠时出现侧滑偏移，适配常规仓储货架的层间堆放要求。桶顶结构的设计细节直接决定使用安全性，顶面采用微凸的碟形封板，这种结构相比平顶板，能在桶内温度升高、油料挥发产生内压时，通过微小的弹性形变释放应力，避免平顶板长期受压出现焊缝疲劳开裂。

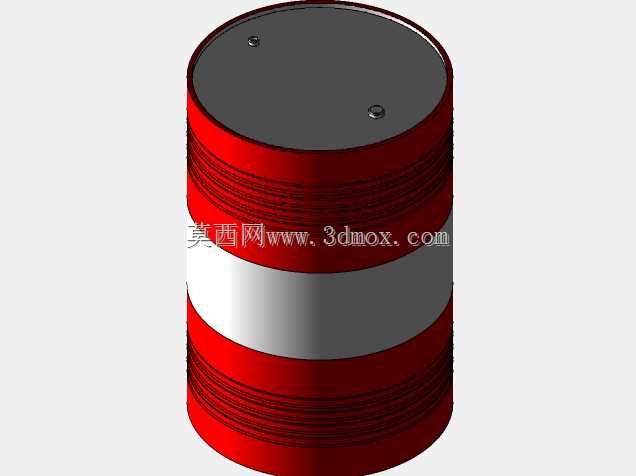

　　顶面设置的两个对称固定点，实际是桶塞的安装座，一个用于大流量加油放油，一个用于通气平衡内外气压，避免放油时桶内形成负压导致油料流速变慢甚至断流，两个安装座的位置距离桶边缘预留了足够的扳手操作空间，现场作业时使用普通开桶扳手就能完成启闭，不需要专用工具。桶身下部的环形滚筋结构，是提升桶身刚性的关键设计，直筒薄壁金属桶如果没有环向滚筋，在空载堆叠时很容易出现失稳弯折，几道均匀分布的环形滚筋相当于给桶身增加了多个环形加强筋，在不增加板材厚度的前提下，能将桶身的轴向承压能力提升40%以上，同时滚筋形成的凹槽也能在桶身沾染油污时，减少油污顺着桶壁大面积流散的情况。从安装边界和适配尺寸来看，这款燃油桶的外径完全适配标准工业托盘的摆放模数，常规1200mm*1000mm的木质托盘上，可以整齐摆放4个该尺寸的燃油桶，刚好满足整托搬运的尺寸要求，桶身高度也符合人工倾倒油料的操作高度，不需要额外借助登高设备就能完成倒油作业。桶身的标识区域预留了足够的平整面，用于粘贴油料标号、防火警示、危化品标识等标签，不会因为桶身的弧度导致标签起翘脱落。在密封结构的设计上，桶塞与桶顶安装座之间采用锥面配合密封，配合耐油橡胶垫圈，即使桶身出现小幅倾斜，也不会出现油料渗漏，完全满足短途公路运输的密封要求。

　　另外，桶身边缘全部做了卷边钝化处理，没有裸露的金属锐边，避免现场搬运作业时划伤操作人员，这也是工业级存储容器和简易自制容器的核心区别之一。很多现场使用的廉价油桶容易出现的问题是，桶底与桶身的连接焊缝位置容易因为放置地面不平整出现应力集中，长期使用后出现渗漏，这款油桶的桶底采用向内凹的碟形底结构，桶身边缘卷边包裹桶底外缘，形成双重折弯的连接结构，焊缝位置不直接接触地面，即使放置在有碎石、不平整的硬化地面上，也不会磨损焊缝，同时凹形底结构让桶身中心略微上抬，减少桶底与地面的接触面积，降低地面潮气对桶底的腐蚀速率。从三维建模的角度来看，这类薄壁容器的建模重点在于还原各个滚筋、卷边、封板的曲面过渡，不能用简单的拉伸圆柱替代实际的结构细节，因为这些细节直接决定了后续做有限元受力分析、仓储堆叠模拟时的结果准确性，如果忽略了滚筋和卷边的结构，仿真得到的承压能力会和实际产品偏差超过60%，完全失去工程参考价值。
