深沟球滚动轴承结构三维设计

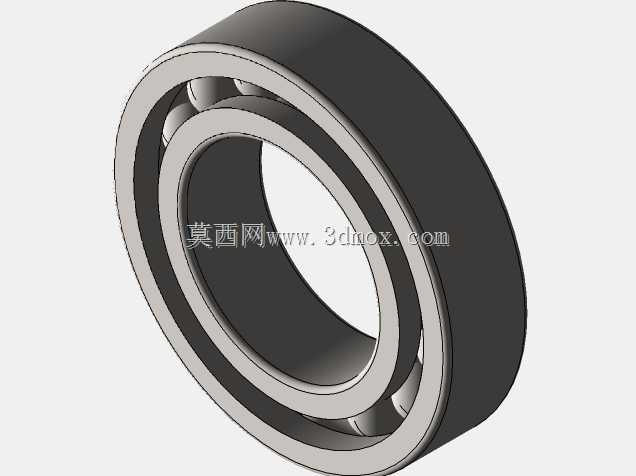

在各类旋转传动机构的设计选型环节，滚动轴承是绕不开的核心支撑部件，这款滚珠轴承的三维结构，完整还原了深沟球类轴承的典型装配关系，能直接用于设备装配的干涉校验、运动仿真环节。从实际应用场景来看，这类轴承覆盖了从民用家电的电机转轴、中小型机床的主轴支撑，到工业输送线的辊筒转轴、自动化设备的旋转关节等绝大多数中低载荷、中等转速的旋转工况，是机械传动系统里应用范围最广的支撑类零件之一。

从产品功能特性上看，该结构依靠内圈、外圈之间的钢制滚珠作为滚动体，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗与发热，同时可以稳定承受径向载荷，也能在一定范围内承受双向的轴向载荷，适配多数既有径向受力又有少量轴向窜动的转轴安装场景。保持架的结构均匀分隔每一颗滚珠，避免滚珠之间直接接触摩擦，保证运转过程中滚动体的受力均匀，延长整体使用寿命，两侧的滚道采用圆弧曲面设计，和滚珠的球面曲率匹配，保证接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。

在设计思路上，该模型严格遵循滚动轴承的通用设计规范，内圈的内孔为基准安装面，采用基孔制公差配合，可直接和标准直径的转轴进行装配，外圈的外圆柱面为壳体安装基准，采用基轴制公差适配轴承座的安装孔，安装时可以根据载荷特性、转速要求选择过盈、过渡或者间隙配合。建模过程中完整还原了各零件的装配间隙：滚珠和内外滚道之间保留了合理的工作游隙，既保证高速运转时的热胀余量，避免出现卡滞抱死的问题，又不会因为游隙过大导致转轴运转时出现径向跳动，影响传动精度。保持架的兜孔尺寸略大于滚珠直径，保证滚珠可以在兜孔内自由转动，同时不会出现脱落的问题。

从外形尺寸与安装边界来看，该模型的内孔直径、外圈外径、轴承宽度都遵循标准深沟球轴承的尺寸系列，设计选型时可以直接匹配对应规格的轴承座、轴肩定位尺寸，轴肩的高度低于内圈的厚度，方便后续轴承拆卸维护，轴承座的台肩高度低于外圈的厚度，避免干涉密封圈或者保持架的运转空间。模型的装配关系完全和实际生产中的轴承装配逻辑一致，内圈、外圈、滚珠、保持架都为独立零件，可以单独拆分查看每个零件的细节结构，也可以在装配环境下模拟轴承的旋转运动，验证周边零件和轴承之间是否存在装配干涉，比如检查轴端挡圈、密封端盖和轴承端面的间隙是否符合设计要求，确认轴承安装位置是否会和周边的管线、结构件产生运动碰撞。

对于结构设计从业者来说，这类标准化的轴承三维模型可以直接调用到设备总装设计中，不需要从零开始建模，大幅提升设计效率，同时模型的结构细节完整，能准确反映真实零件的安装边界，避免因为模型简化导致的装配错误。在做运动仿真时，该模型可以准确设置旋转副的约束关系，模拟转轴在轴承支撑下的运转状态，校核整个传动系统的刚度、跳动量参数，也可以用于有限元分析的前处理环节，对轴承的滚道接触应力、载荷分布进行仿真计算，验证选型是否满足设备的载荷寿命要求。
