直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的基础核心零件，日常在小型传动机构、精密传动模组、低速重载传动工位都能见到它的应用场景，区别于斜齿、锥齿等其他齿形零件，直齿的加工门槛更低、装配对中要求更宽松，在平行轴传动布局里是选型优先级很高的方案。从实际使用场景来看，这类中等尺寸的直齿轮，常被用在小型设备的动力传递环节，比如小型输送线的动力端、桌面级工装的传动模组、教学演示用传动台架，还有部分民用机电产品的减速结构里，它不需要复杂的轴向限位补偿结构，装配时只要保证两轴平行度、齿侧间隙在合理公差范围内，就能稳定传递扭矩。

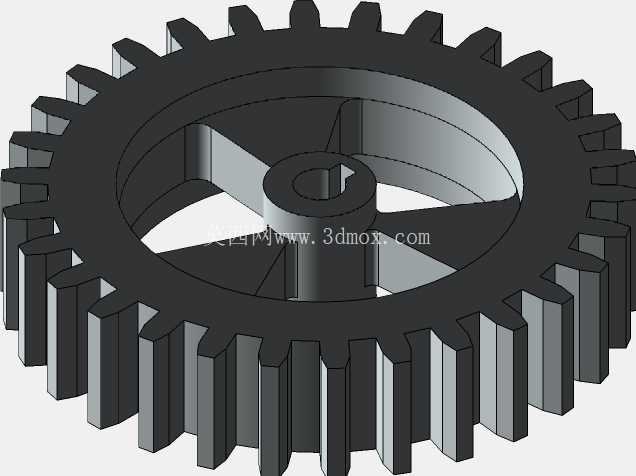

　　从结构设计逻辑来看，这款齿轮采用了三辐条式轮辐结构，没有做成实心轮坯，核心是在保证轮体整体刚性的前提下，尽可能降低零件自身重量，减少转动惯量，避免传动启停过程中因为轮体自重过大带来的额外冲击，同时辐条的对称布局能保证轮体动平衡性能，高速转动时不会出现偏摆振动。中心的安装孔采用了带键槽的设计，这是平行轴传动最常用的周向固定方式，平键连接可以稳定传递扭矩，避免齿轮和传动轴之间出现相对转动，键槽的位置和尺寸公差直接影响传动的可靠性，设计时需要匹配对应直径的传动轴和平键规格，保证配合公差在过渡配合区间，既不会装配过紧压伤轴面，也不会间隙过大产生传动回程误差。

　　齿形部分采用标准直齿渐开线齿形，齿顶、齿根都做了合理的圆角过渡，避免应力集中导致断齿问题，齿宽尺寸经过匹配计算，既保证足够的齿面接触强度，不会因为齿面压强过大出现过早磨损，也不会因为齿宽过大导致轴向尺寸冗余，增加不必要的安装空间占用。从安装边界来看，这款齿轮的外径、中心孔直径、齿宽、键槽尺寸都有明确的公差要求，选型时需要核对安装轴的直径、键槽规格，以及啮合配对齿轮的中心距、模数、齿数，保证两齿轮啮合的齿侧间隙在合理范围，既不会因为间隙过小出现卡齿、运转发热严重的问题，也不会因为间隙过大产生传动冲击、噪音过大的问题。

　　实际装配时，齿轮轴向定位通常采用轴肩加挡圈的方式，轮辐部分的镂空结构也方便装配时的夹持操作，不需要额外设计复杂的装夹工艺台。在实际运行过程中，这类直齿轮的润滑要求相对简单，低速工况下可以采用脂润滑，定期补充润滑脂就能保证齿面磨损量在合理范围内，中速工况下可以搭配简单的油浴润滑结构，不需要复杂的强制润滑系统，维护成本很低。设计这类齿轮的时候，需要重点校核齿根弯曲强度和齿面接触强度，根据实际传递的扭矩、转速来确定模数和齿宽，轮辐的厚度和辐条数量也要根据轮体尺寸调整，尺寸偏小的齿轮可以做实心结构，尺寸偏大的齿轮就要增加辐条数量或者采用腹板式结构，这款中等尺寸的齿轮用三辐条结构刚好平衡了刚性和重量的需求，中心轮毂部分的厚度要大于齿宽，保证和轴的接触长度足够，避免轴孔配合面压强过大出现压溃变形。另外齿端部分做了微小的倒角处理，既方便装配时的导入，也能避免齿端锐角在转运、装配过程中磕碰损伤，影响啮合精度。这类齿轮的加工通常采用滚齿或者插齿工艺，精度等级可以满足大部分普通传动场景的需求，如果是精密传动场景，可以在滚齿后增加剃齿或者磨齿工序，提升齿形精度和齿面粗糙度，降低传动噪音和运转损耗。
