便携式手持数字万用表三维结构设计

在电气运维、电子装调、设备检修等一线作业场景中，数字万用表是电工、电子工程师、设备维保人员随身携带的基础检测工具，可完成交直流电压、电流、电阻、通断等多类电参数测量，覆盖从低压民用电路检修到工业控制柜调试、电路板元件检测的全场景使用需求。这款手持数字万用表的结构设计，完全围绕单人单手操作的使用逻辑展开，整体采用立式长方体壳体布局，壳体边角做了圆弧过渡处理，避免日常携带、作业过程中磕碰造成壳体开裂，同时握持时不会硌手，适配长时间手持检测的作业状态。

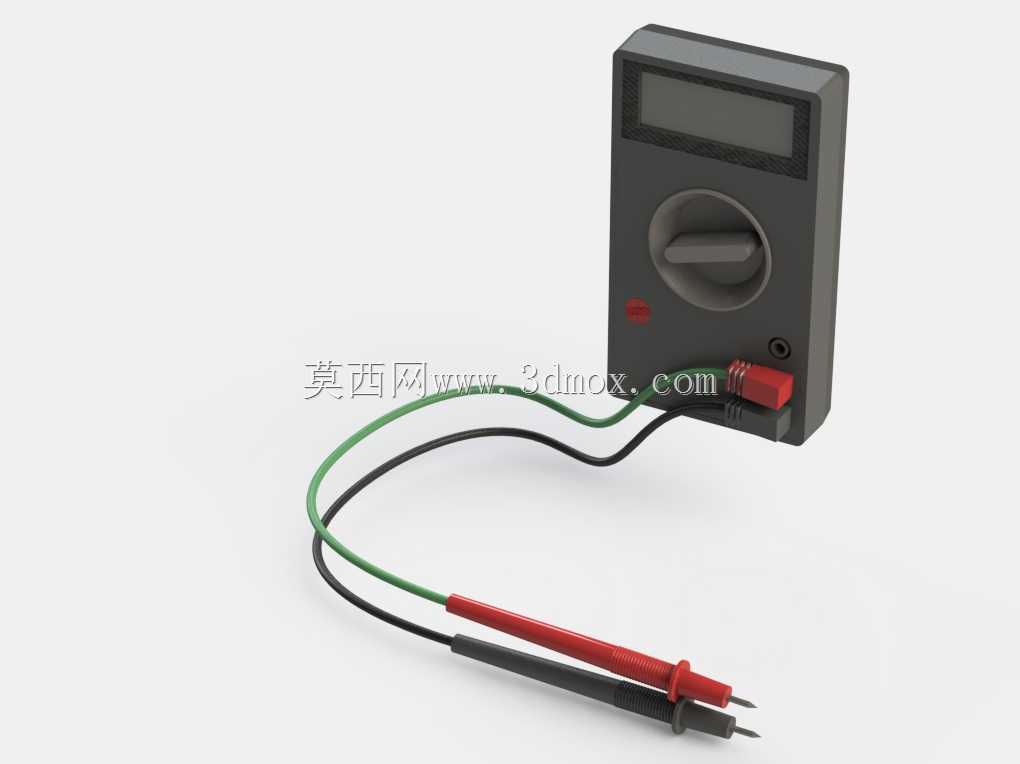

壳体正面上方区域预留了液晶显示屏的安装位，屏幕采用内嵌式安装结构，屏幕周边设计有一圈凸起的防护筋，当万用表正面朝下放置在工作台面时，防护筋会先接触台面，避免屏幕直接被硬物刮花或者受冲击碎裂。屏幕下方是功能档位选择旋钮的安装区域，旋钮采用圆形凹陷式布局，旋钮表面做了防滑齿纹处理，操作人员戴薄劳保手套也能顺畅旋转切换档位，旋钮周边的壳体上预留了档位标识的丝印平面，每个档位对应位置做了微小的定位凹点，旋转到位时会有清晰的段落反馈，避免作业过程中误触换错档位造成设备损坏。

档位旋钮下方一侧设计了表笔插孔，插孔采用内凹式结构，插孔内部做了导电弹片的安装卡槽，表笔插头插入后能保证稳定的接触电阻，避免测量过程中接触不良造成数值跳变；插孔旁设计了红黑标识的凸起标识，即使在光线较差的检修环境下，操作人员也能通过触感快速区分表笔插孔位置，避免插错表笔造成测量误差。配套的两支表笔分别做了红黑配色区分，表笔杆采用绝缘防滑材质，笔尖做了细长锥形设计，能够伸入密集排布的电路板引脚、狭小的接线端子间隙完成检测，表笔线采用带一定韧性的绝缘线材，自然状态下保持适度的弯曲弧度，不会因为过度弯折造成内部线芯断裂，同时线材长度适配单人作业时的操作半径，不需要额外拖拽延长线就能完成常规设备的检测作业。

壳体内部的结构设计充分考虑了元器件的排布合理性，电池仓设置在壳体背部，采用卡扣式仓盖设计，不需要额外工具就能快速打开更换电池，仓盖周边设计了一圈密封胶条的安装槽，能够阻挡日常使用过程中飞溅的水滴、灰尘进入壳体内部，提升设备在复杂车间环境下的适应能力。内部PCB板的安装位设置了多个定位柱和螺丝固定柱，保证电路板安装后不会因为晃动出现虚焊、元件脱落的问题，不同功能区域之间预留了足够的绝缘间隙，避免高压测量时出现爬电风险。

从安装边界来看，这款万用表的整体尺寸适配常规电工工具包的隔袋尺寸，放置时不会占用过多空间，壳体背部设计有可折叠的支撑脚，在桌面定点检测时可以翻开支撑脚将万用表倾斜放置，操作人员不需要手持就能清晰读取屏幕显示的测量数值；支撑脚收起时完全贴合壳体背部，不会突出壳体表面，避免携带过程中支撑脚被外物勾挂损坏。表笔的收纳设计也充分考虑了便携性，表笔线可以环绕在壳体周边的线槽内，表笔笔尖可以卡在壳体侧面的固定卡扣上，收纳后整体结构紧凑，不会出现线材散乱缠绕的问题，方便作业人员快速取放使用。

在结构细节处理上，壳体的合模线位置做了错位隐藏设计，合模后上下壳之间的缝隙均匀控制在0.1mm以内，既保证了装配的紧密性，也不会因为缝隙过大积累灰尘、进入潮气。功能按键（如果配备）的按键帽采用软胶材质，按键行程设计在1.5mm左右，按动时反馈清晰，不会出现卡键、按动无响应的问题。所有外露的金属部件都做了防锈处理，适应车间内多粉尘、偶尔有油污的使用环境，延长设备的实际使用寿命。
