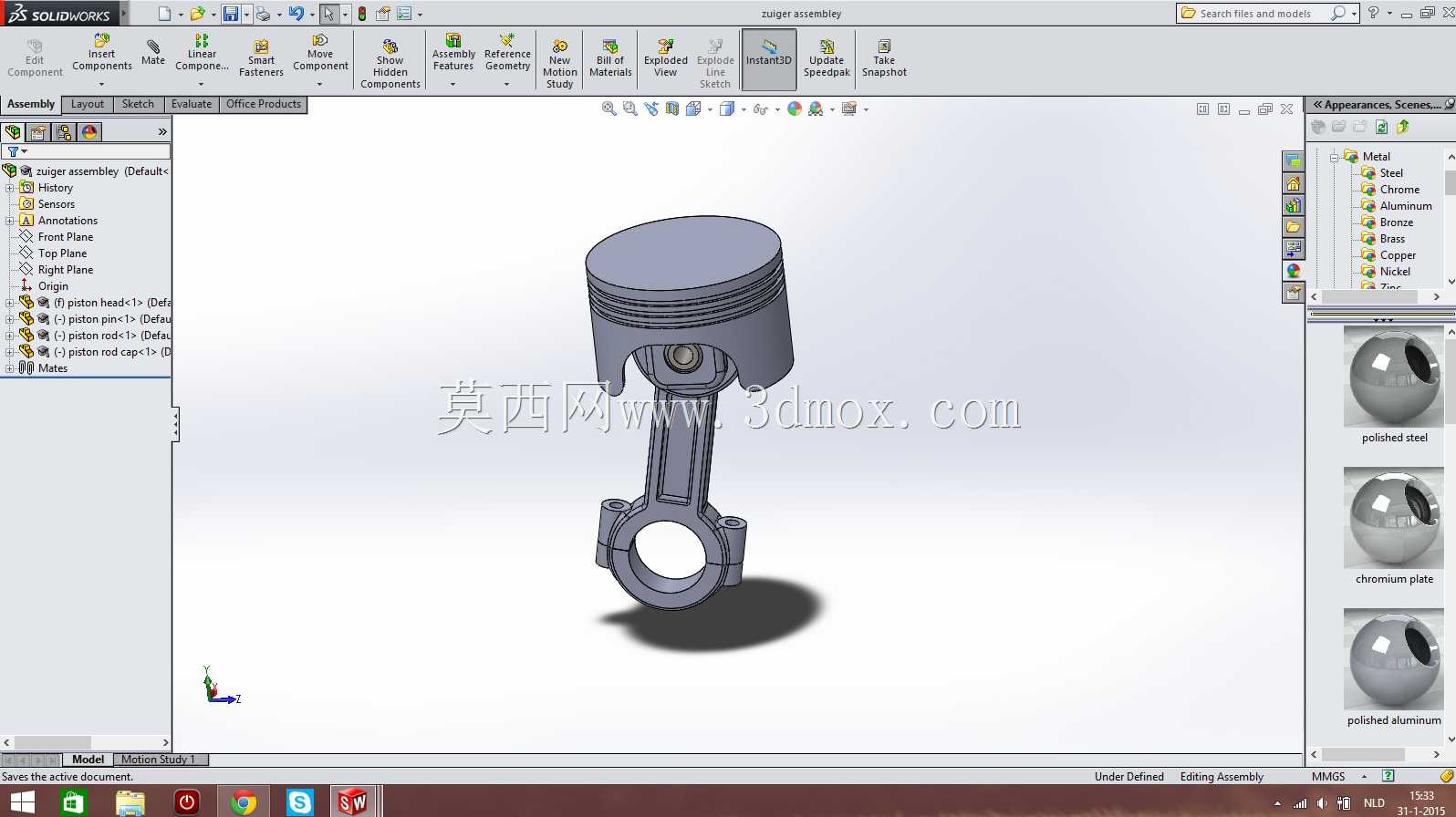

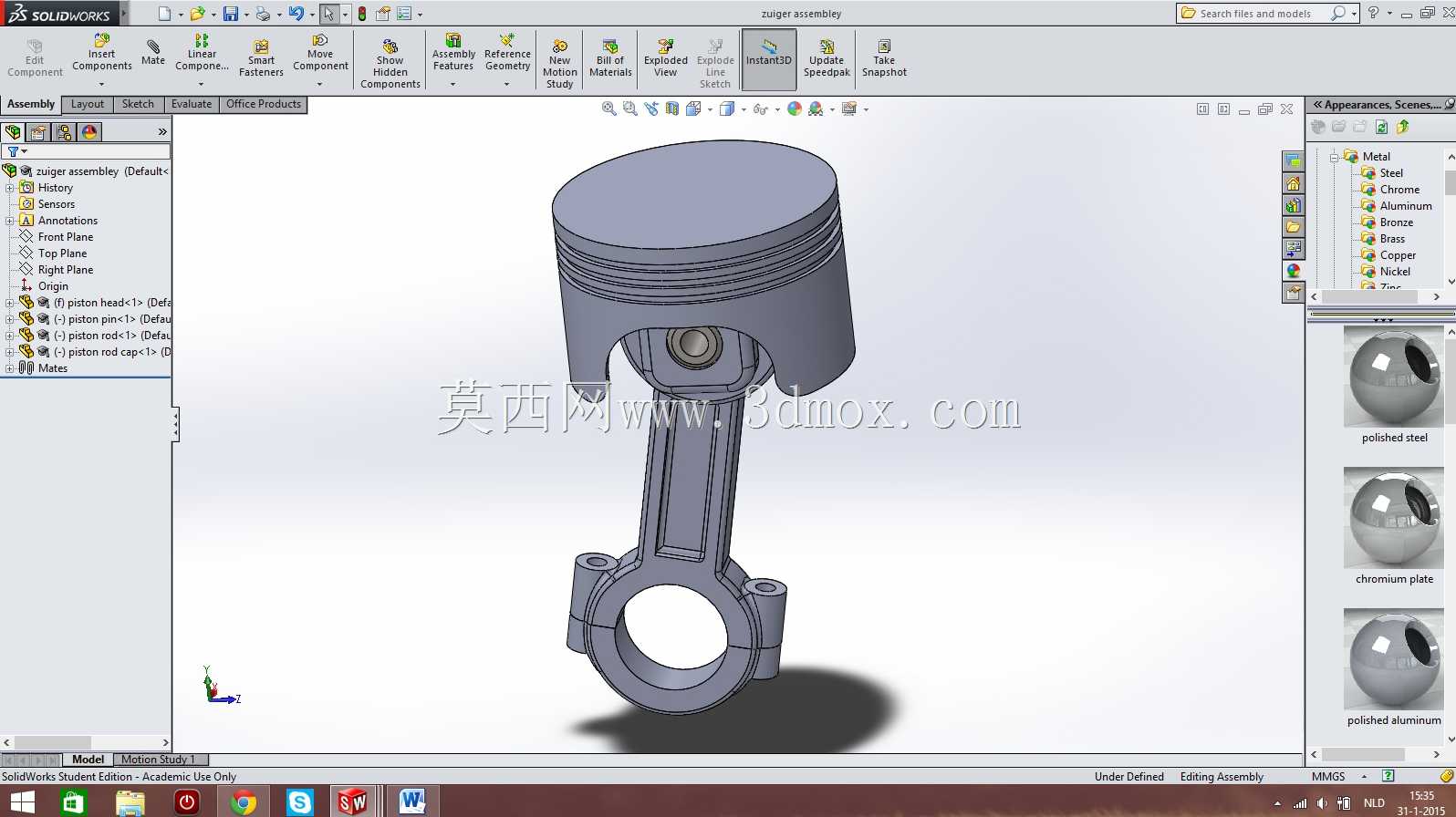

内燃机活塞连杆组件三维结构设计

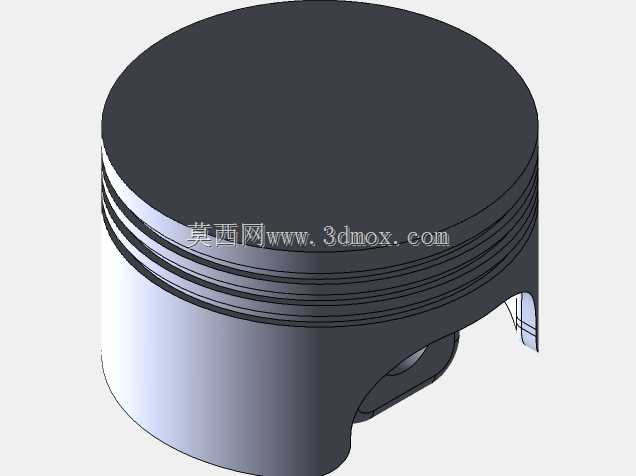

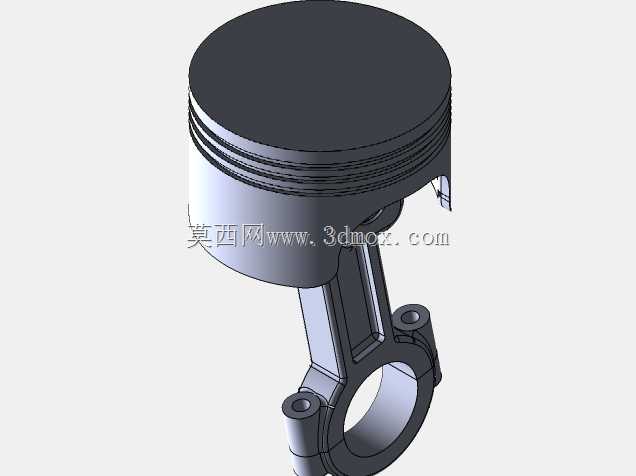

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、往复直线运动向旋转运动转换的核心功能，广泛适配小排量单缸汽油机、通用动力机械以及小型发电机组的动力端结构。从实际工况出发，活塞头部设置了三道环槽，顶部两道为气环安装位，用于密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，最下方一道为油环安装位，用于刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部采用平顶结构设计，这种结构加工工艺性好，受热面积相对均匀，能够适配常规燃烧室的挤流需求，在压缩行程终了时配合气缸盖形成合理的涡流强度，提升油气混合效率。

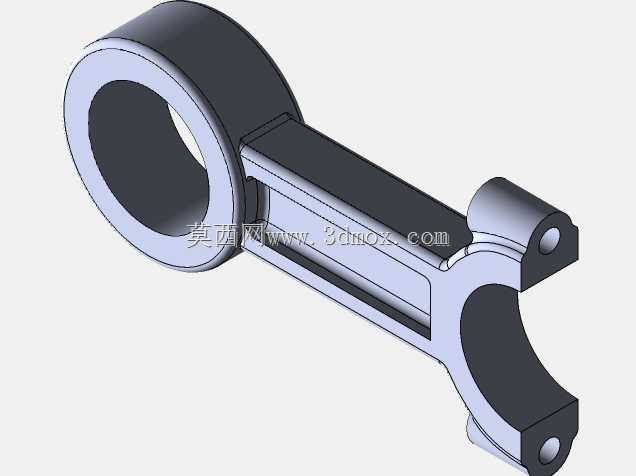

　　活塞销座部位采用了加强筋过渡结构，因为做功行程中燃气压力直接作用在活塞顶部，销座位置是应力集中的核心区域，通过局部加厚与圆弧过渡设计，能够分散活塞销传递的交变冲击载荷，避免长期高负荷运行下出现销座开裂的失效问题。连杆部分采用工字形截面结构，这种截面形式在保证足够抗弯、抗扭强度的前提下，能够最大程度降低连杆自身的往复运动质量，减少曲轴高速旋转时的惯性力载荷，降低整机振动水平。连杆小头端设置了活塞销安装孔，孔内预留了衬套压装位，工作时衬套与活塞销之间形成压力润滑间隙，来自曲轴油道的润滑油通过连杆身的油道输送到小头位置，为相对运动的摩擦副提供润滑。

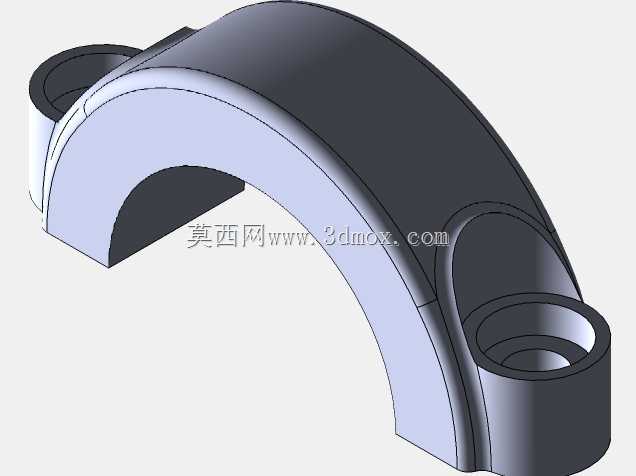

　　连杆大头端采用分体式设计，通过两个连接螺栓实现连杆盖与杆身的紧固，这种结构便于装配时将连杆安装到曲轴的连杆轴颈上，大头孔内预留了轴瓦安装位，轴瓦表面的减磨合金层能够降低曲轴轴颈的磨损，同时承受做功行程中的冲击载荷。在设计过程中需要严格控制活塞与气缸壁的配合间隙，间隙过小会导致热态下活塞膨胀卡滞在气缸内，间隙过大则会出现敲缸、密封不良的问题；活塞销与销座、连杆小头的配合采用全浮式设计，工作时活塞销可以在两个销座孔和连杆小头孔内自由转动，能够让活塞销的磨损均匀分布在整个圆周表面，提升部件使用寿命。连杆的长度设计需要兼顾曲轴回转半径与气缸高度，过长会增加整机整体高度，过短则会增大气缸侧压力，加剧活塞裙部与气缸壁的磨损。

　　活塞裙部设计了一定的椭圆度与锥度，冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，热态下裙部受热膨胀后会趋近正圆，保证与气缸壁的均匀贴合；裙部轴向呈上小下大的锥形，因为活塞工作时上部温度更高，膨胀量更大，冷态下的锥度能够补偿热态下的变形差异，避免活塞在气缸内出现卡滞。安装边界方面，活塞的外径尺寸需要与对应气缸内径匹配，连杆大头的开合尺寸需要满足曲轴连杆轴颈的装配通过性要求，连杆螺栓的预紧力矩需要严格控制，力矩不足会导致工作中连杆盖松动引发严重机械故障，力矩过大则会造成螺栓屈服变形甚至断裂。这套组件的运动轨迹直接决定了内燃机的运行平顺性，设计阶段需要对活塞往复运动的惯性力进行平衡计算，匹配曲轴的平衡重结构，将整机振动控制在合理范围内，同时所有摩擦副的润滑油道需要连通顺畅，保证高转速工况下各运动部位都能得到充分润滑，避免出现干磨拉缸的失效问题。
