微型涡喷动力装置结构设计方案

　　在小型航模动力、便携应急发电、微型巡飞器动力配套场景中，这类微型喷气动力单元的应用需求正在持续提升，不同于大型航空发动机的复杂冗余设计，微型动力单元需要在极小的空间内完成进气压缩、燃烧做功、排气喷流的全循环过程，对结构集成度、部件同轴度、流道连续性的要求极高。从结构组成来看，整套动力单元的核心旋转部件由轴系串联压气机与涡轮，压气机端负责吸入环境空气并完成一级压缩，将常压空气提升至燃烧所需的压力阈值，压缩后的空气经扩压器段减速增压，进一步稳定气流压力后送入环形燃烧室区域。

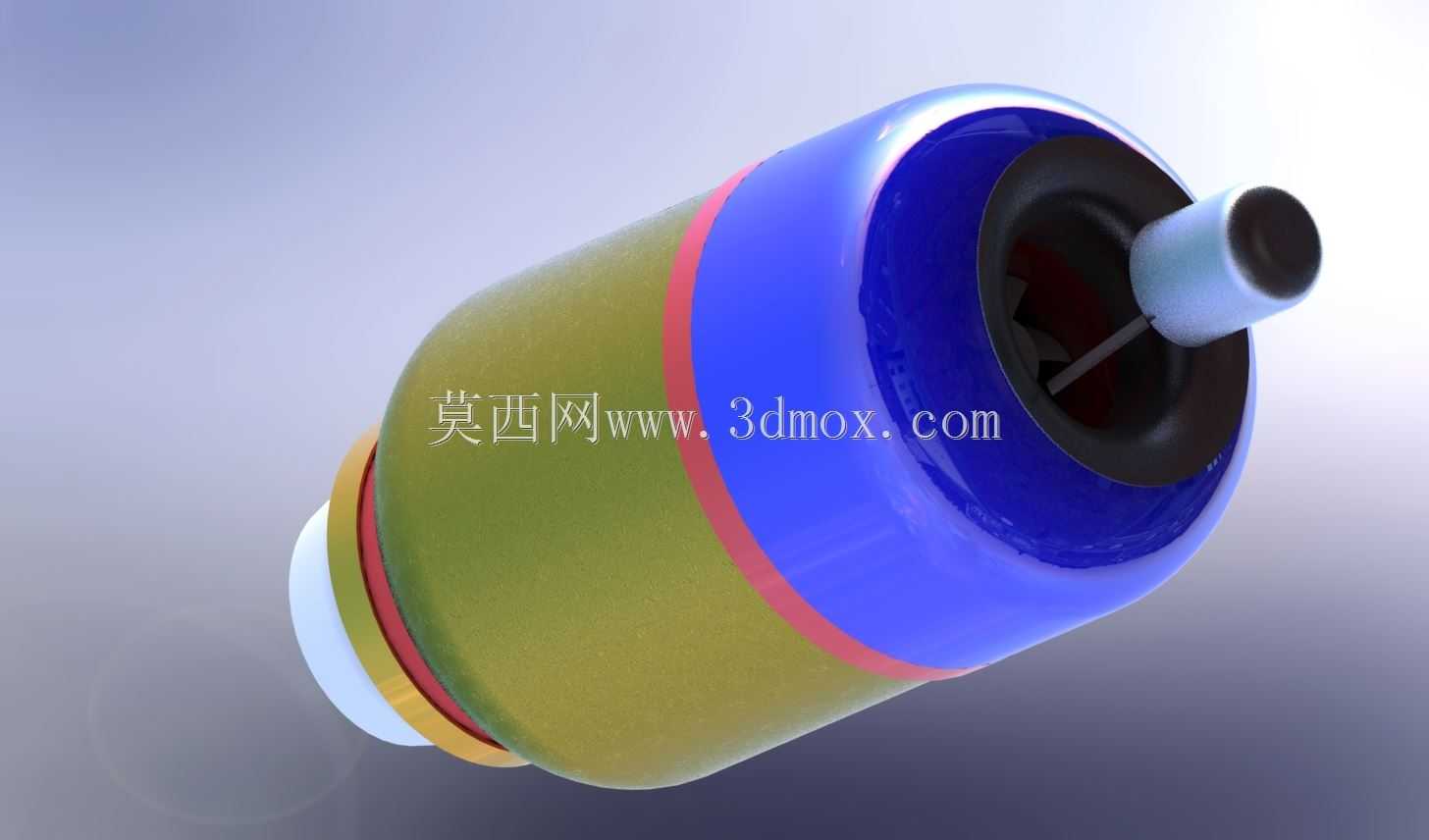

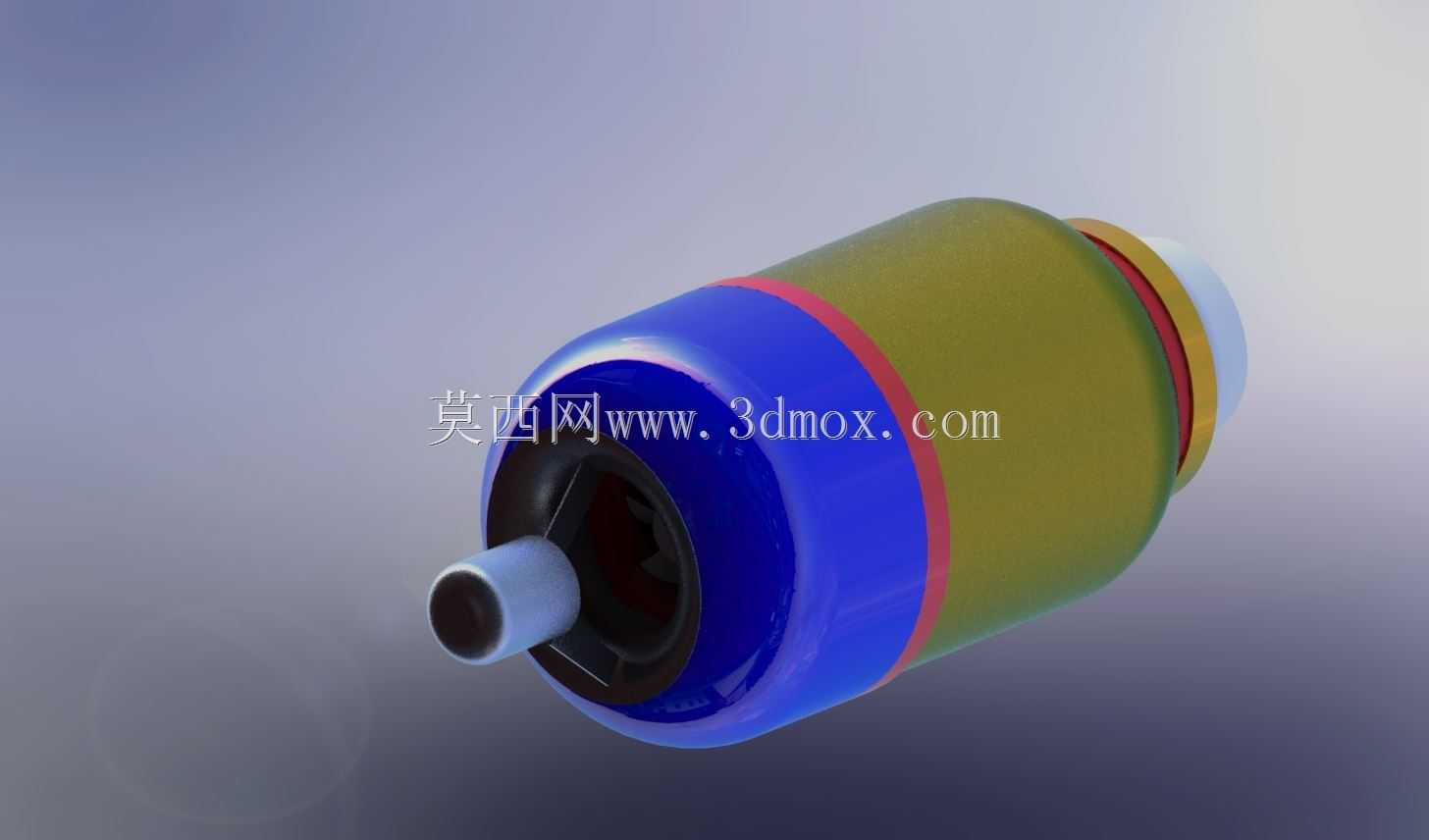

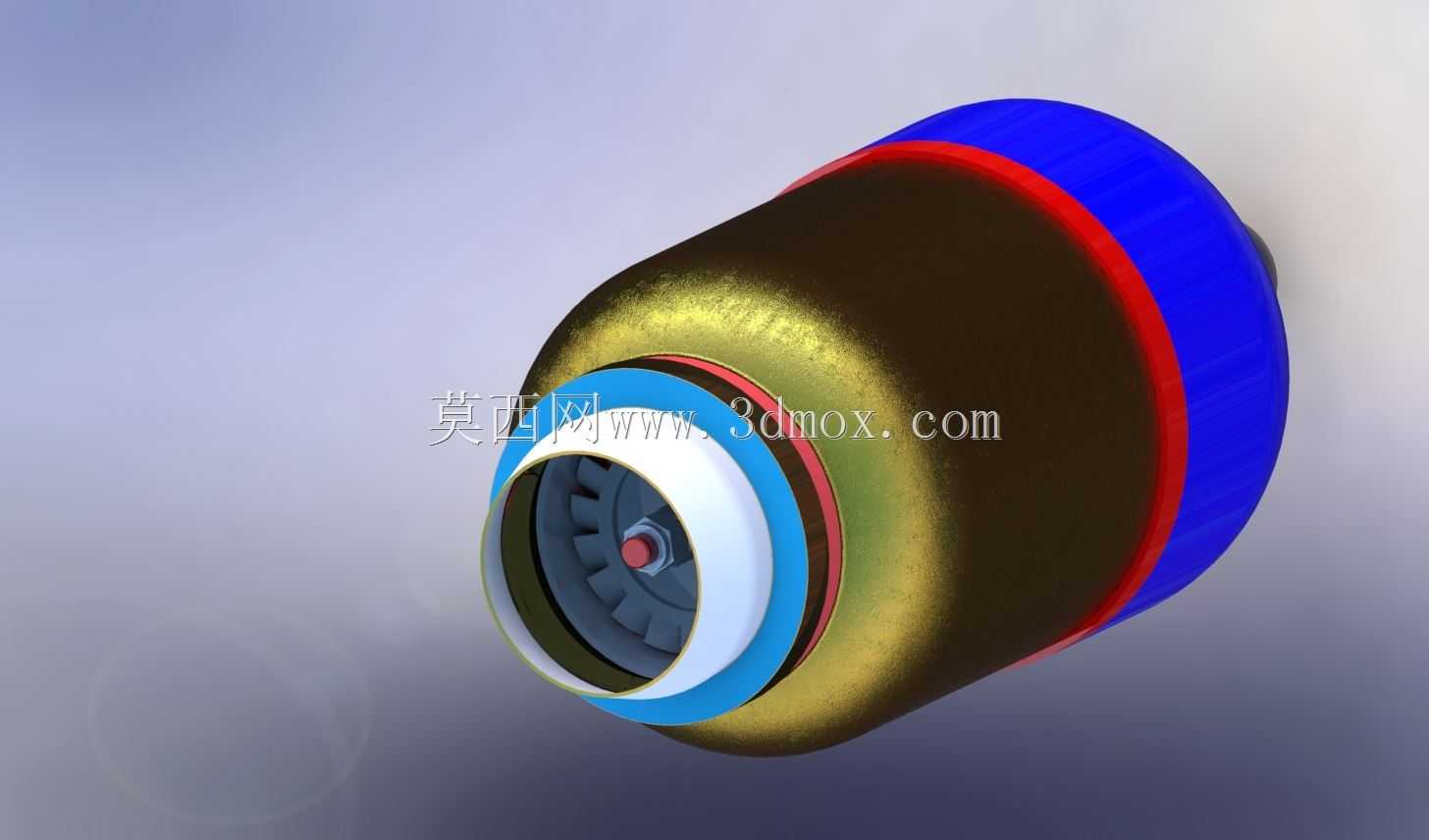

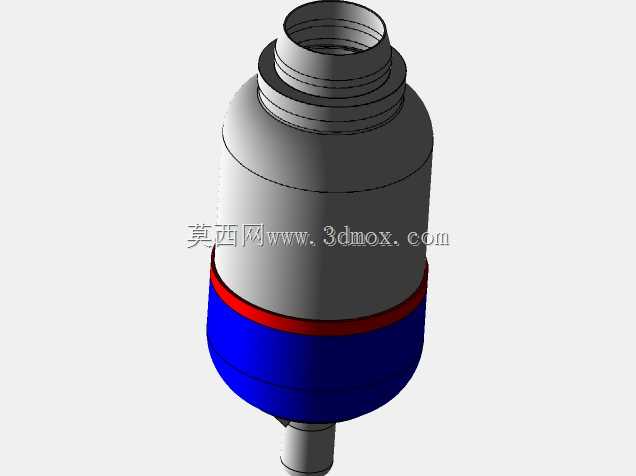

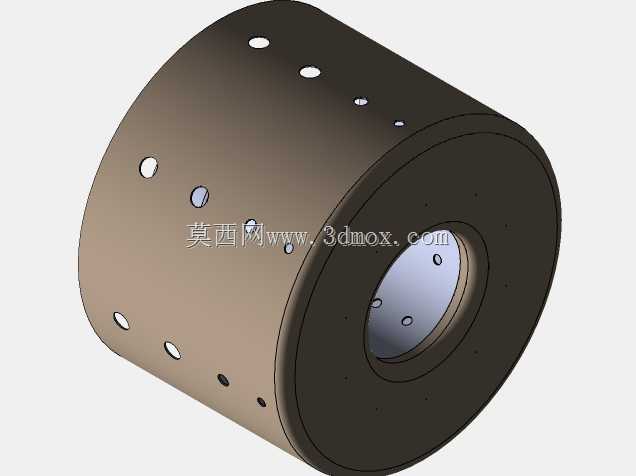

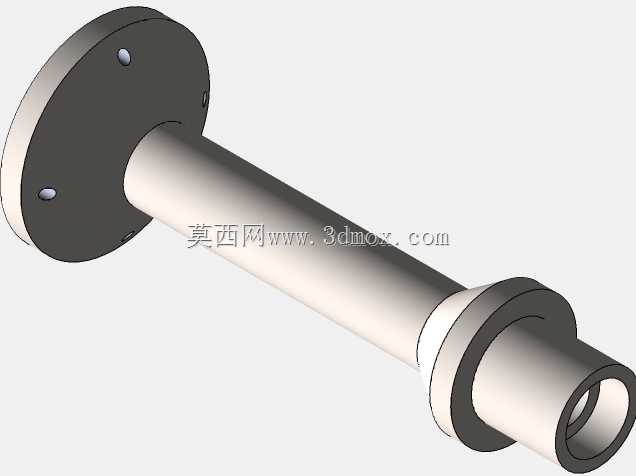

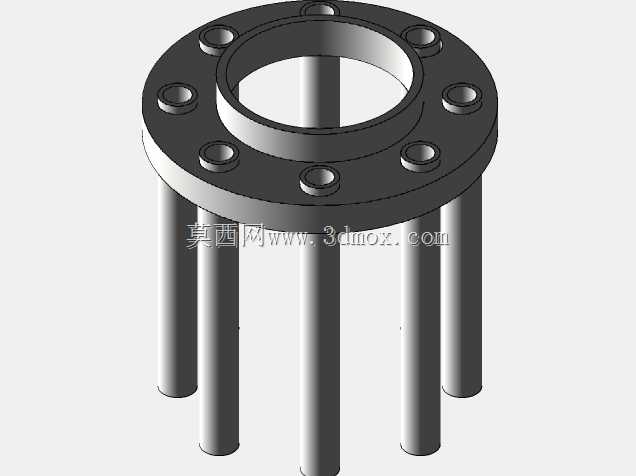

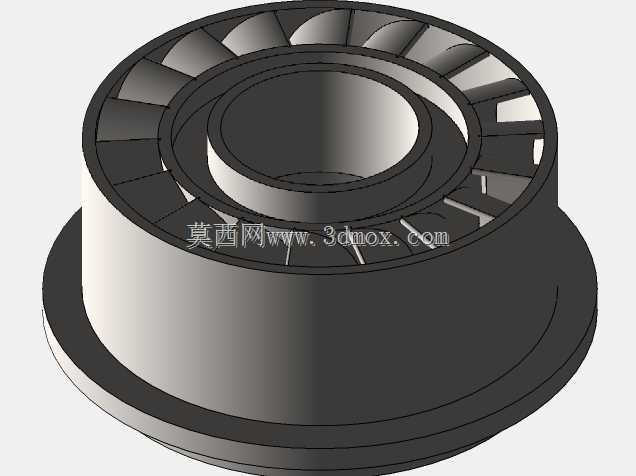

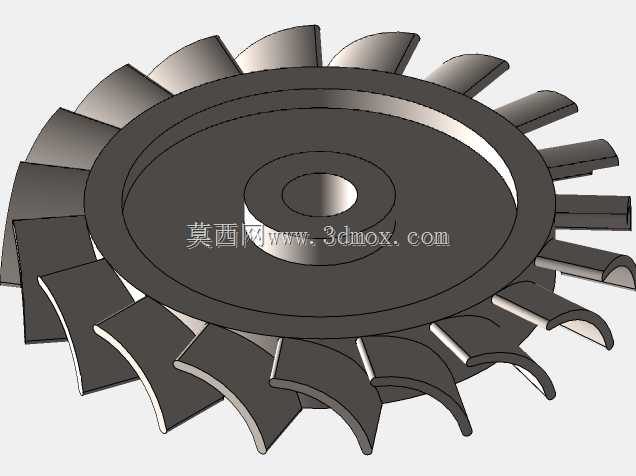

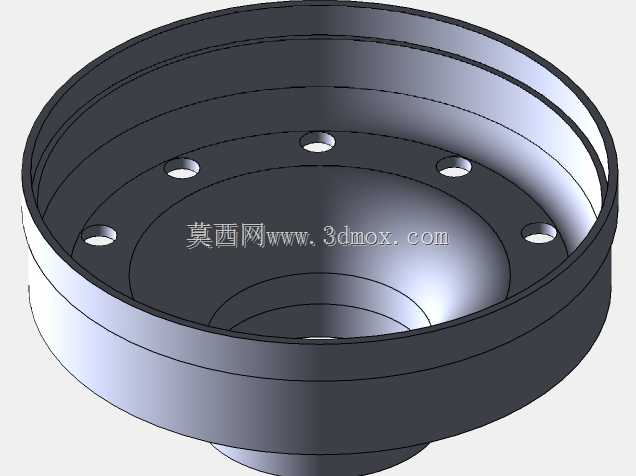

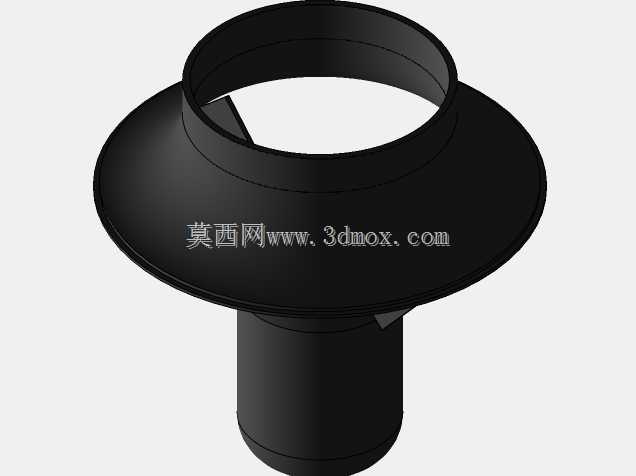

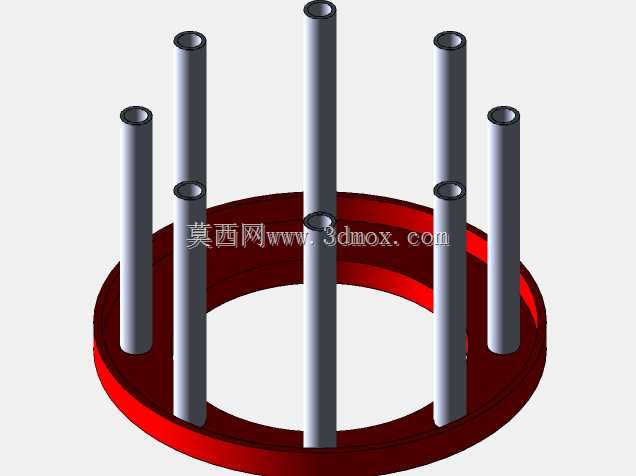

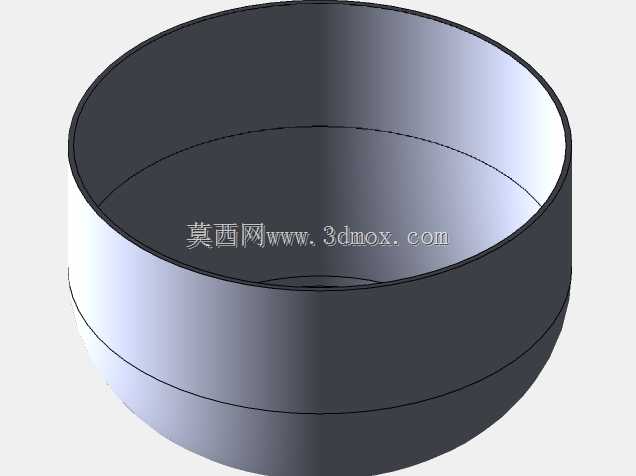

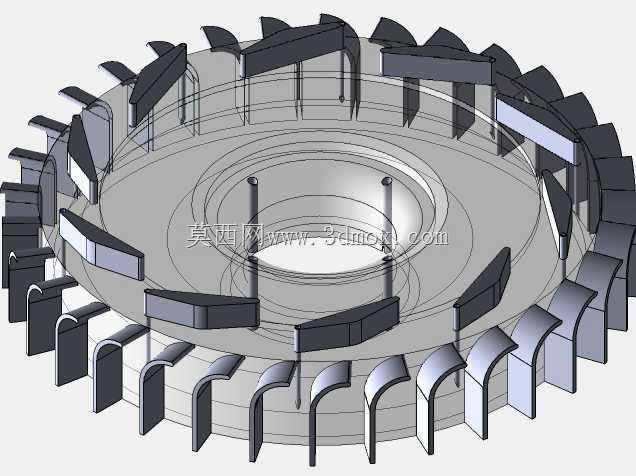

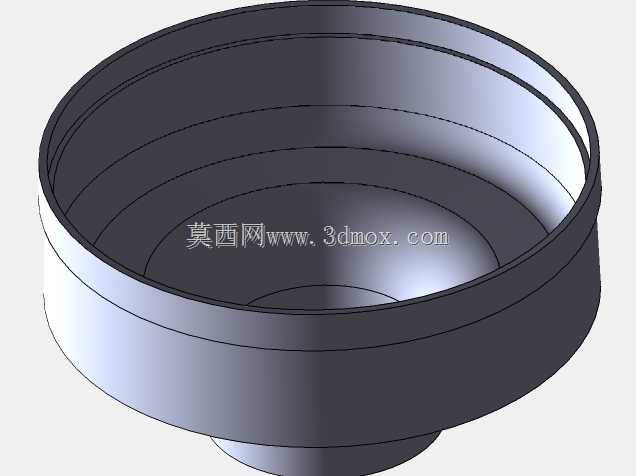

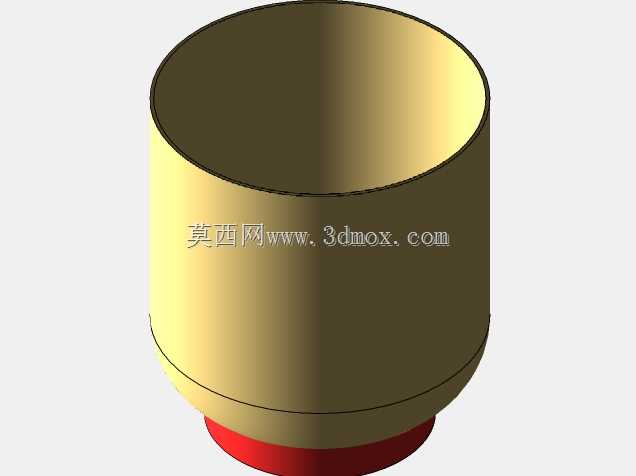

　　环形燃烧室采用环腔式布局，空气通过燃烧室壁面的三排径向孔进入燃烧区，分别承担冷却、掺混、助燃的功能，六个逆流布置的燃烧器沿环腔均匀分布，燃料喷入方向与压缩空气来流方向相反，能够大幅提升燃料与空气的掺混均匀度，让燃烧反应更充分，避免局部过热导致的部件烧蚀问题。轴系在燃烧室中心的轴通道内旋转，两端由轴承支撑定位，轴承位置预留有润滑与冷却的结构间隙，避免高速旋转下的热膨胀卡滞。燃烧后的高温高压燃气首先经过喷嘴导叶段，导叶的叶型角度经过流场仿真优化，将燃气的轴向流动调整为适配涡轮叶片的入射角度，精准冲击涡轮叶片将燃气的热能与压力能转化为轴系的旋转扭矩，一部分扭矩用于驱动前端压气机持续工作，剩余能量随燃气从尾部排气喷嘴高速喷出，形成推力输出。在设计过程中，首先要确定的是各部件的同轴度基准，所有旋转部件与静子部件的安装基准统一为中心轴的轴线，压气机叶轮与涡轮叶轮的端面跳动量需要控制在极小的公差范围内，避免高速旋转时产生动不平衡导致的振动问题。外形尺寸方面，整套动力单元采用圆柱式整体布局，最大外径位于燃烧室段，进气端与排气端的直径依次收窄，整体轴向长度与外径的比例控制在适合小型载体安装的区间，安装边界上预留了径向的固定支座接口，可直接通过卡箍或螺栓固定在载体的动力舱内，不需要额外设计复杂的转接支架。

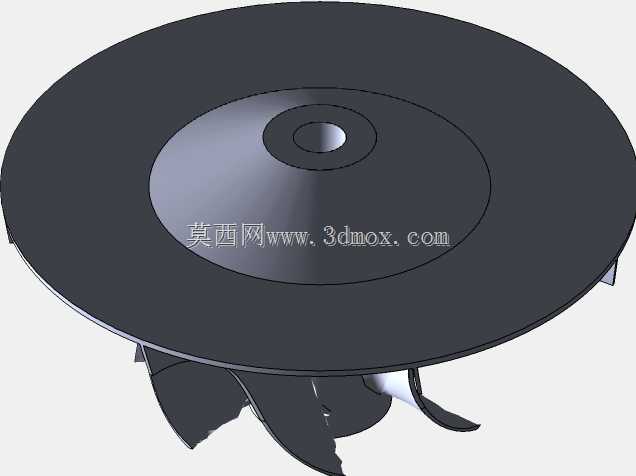

　　流道设计上，从进气口到排气喷口的所有过流面都做了顺滑过渡处理，避免出现直角台阶导致的气流分离损失，压气机叶轮的叶型采用小流量工况下的高效设计，适配微型动力单元的低流量高转速工作特性，涡轮叶片采用耐高温材料适配的结构厚度，避免高温下的蠕变变形。实际使用中，这类微型动力单元的启动需要外接启动电机带动轴系达到初始转速，待压气机建立足够的压缩压力后再点火供油，燃烧稳定后即可脱开启动电机进入自持工作状态，工作过程中需要监控排气温度与轴系转速，避免超温超转导致的部件损坏。

　　不同于活塞式动力装置，喷气式动力单元没有往复运动部件，整体振动水平更低，功率密度更高，适合对重量与体积限制严格的应用场景，在结构建模过程中，需要重点关注各部件之间的装配间隙，尤其是旋转部件与静子部件之间的密封间隙，既要避免间隙过大导致的漏气损失，也要预留足够的热膨胀间隙，防止工作状态下部件受热膨胀发生碰磨。燃烧室的流场设计需要兼顾燃烧效率与出口温度均匀度，避免涡轮入口处出现局部高温区，缩短涡轮部件的使用寿命，喷嘴导叶的安装角度需要与涡轮叶片的入射角度精准匹配，才能最大化将燃气能量转化为轴系扭矩，提升整体动力效率。
