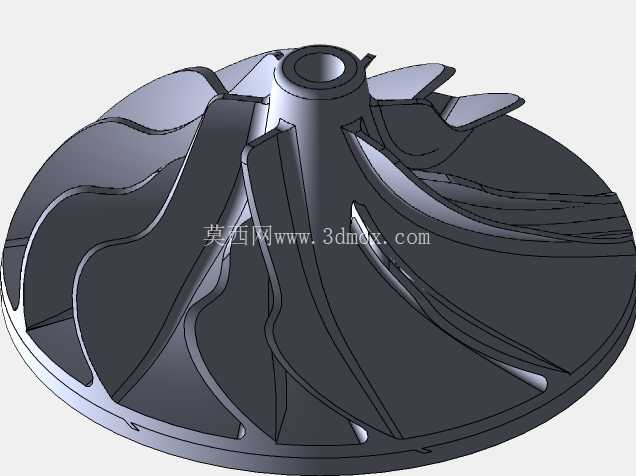

带流线型叶片的涡轮转子结构设计

　　该涡轮转子作为流体能量转换的核心旋转部件，在小型动力装置、微型涡轮发电单元、流体增压系统中承担着将流体动能与机械能相互转换的关键作用，其结构设计直接决定了整套流体系统的能量转换效率与运行稳定性。从结构设计逻辑来看，该转子采用一体式轮盘与叶片整合构型，轮盘中心预留了与传动轴配合的安装定位基准，可通过过盈配合或键连接方式与动力输入/输出轴实现可靠连接，安装时需保证转子端面与轴线的垂直度公差控制在0.02mm以内，避免高速旋转时出现动不平衡量超标的问题。

　　叶片采用空间扭曲流线型构型，沿轮盘周向均匀分布，叶片型线完全贴合流体在流道内的运动轨迹，能够有效降低流体流经叶片表面时的边界层分离损失，减少涡流扰动带来的能量耗散，在设计转速区间内可保证流体沿叶片型线平滑导入与导出，提升能量传递效率。轮盘的厚度采用渐变式设计，靠近中心轴孔位置厚度更大，可承受高速旋转时产生的离心拉应力，向轮缘方向厚度逐步收窄，在保证结构强度的前提下尽可能降低转子整体转动惯量，提升转子的动态响应速度，适配需要频繁变速的工况场景。

　　从安装边界来看，该转子的轴向尺寸与径向尺寸经过匹配性设计，可直接适配常规小型涡轮壳体的流道空间，安装时叶片外缘与壳体内壁的间隙需控制在合理范围内，间隙过大会导致流体泄漏损失增加，间隙过小则容易在高速运转时出现叶片与壳体的刮擦故障，实际装配中需根据壳体加工精度预留0.1-0.3mm的安全间隙。在实际应用场景中，这类小尺寸涡轮转子可用于微型燃气轮机的动力端，驱动高速发电机输出电能，也可作为小型增压器的核心部件，为内燃机进气系统提供增压压力，提升内燃机的充气效率与动力输出，还可应用在小型流体输送泵中，通过转子旋转带动流体增压输送。

　　设计过程中针对叶片的受力情况做了结构优化，叶片根部与轮盘连接处采用大圆角过渡结构，避免应力集中导致的叶片疲劳断裂问题，可承受长时间高速旋转带来的交变载荷作用，转子整体做了动平衡校正，剩余不平衡量满足G2.5级精度要求，在额定转速下运行时振动幅值控制在允许范围内，可有效延长配套轴承的使用寿命。从流体适配性来看，该转子的叶片角度设计兼顾了低压流体工况下的能量捕获效率，在入口流体压力波动的工况下仍能保持稳定的输出特性，不会因为流体入射角小幅变化出现效率骤降的问题，适配工况范围更宽。轮盘背面设计有定位止口结构，可与轴端的定位台阶配合实现轴向定位，装配时无需额外调整轴向位置即可保证转子在流道中的居中位置，降低装配调试的难度。叶片表面的型面粗糙度设计要求达到Ra1.6以下，可减少流体与叶片表面的摩擦损失，同时降低杂质在叶片表面附着的概率，延长转子的维护周期。
